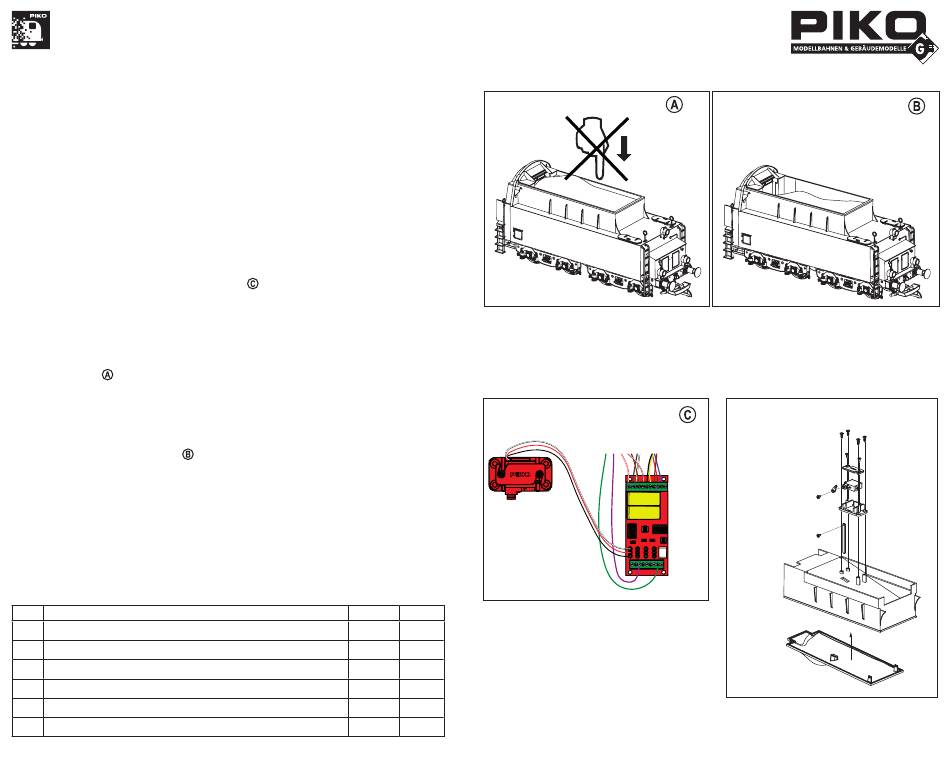

PIKO SmartDecoder 4.1 Bedienungsanleitung

#36125 PIKO SmartDecoder 4.1 G Erweiterung zur BR 50
Funktion "Kohlevorrat absenken"
SmartDecoder 4.1
HINWEIS: Die ausführliche Bedienungsanleitung der PIKO SmartDecoder 4.1 G fi nden Sie in unserem
Webshop als PDF auf der Seite des jeweiligen Artikels. Dort werden alle Möglichkeiten Ihres neuen
PIKO SmartDecoder 4.1 G umfassend beschrieben.
WICHTIG: Üben Sie bitte niemals mechanischen Druck auf den Kohlevorrat im Tender und somit auf
den Servoantrieb aus. Dies kann zu einer dauerhaften Beschädigung des Servos führen!
Beschreibung
Die Funktion "Kohlevorrat absenken mit Lokbeeinfl ussung" ist eine speziell für die BR 50 in der Spurweite G entwickelte
Besonderheit.
Der Kohlevorrat wird durch einen Servoantrieb je nach gefahrener Geschwindigkeit der Lok abgesenkt. Im Stand wird
keine Kohle verbraucht. Ist der Tiefststand erreicht, wird die Lokgeschwindigkeit auf eine niedrige Fahrstufe reduziert und
die Lok kann anschließend nur noch bis zu maximal dieser Fahrstufe gesteuert werden. Über die Sonderfunktionstaste
F7 wird die Kohle "nachgefüllt", das Servo hebt den Kohlevorrat also wieder bis zum Maximum. Wird die Funktionstaste
F7 anschließend ausgeschaltet, beginnt der Vorgang erneut. Wird F7 nicht wieder ausgeschaltet, so verbleibt der
Kohlevorrat bei maximalem Füllstand. Die Servoeinstellungen der Endanschläge sind in den entsprechenden CVs
genau auf den möglichen Verfahrweg des Kohlevorrats eingestellt und sollten nicht verändert werden! Das Servo
muss am Servoausgang 4 des Lokdecoders angesteckt sein, da die Funktion "Kohlevorrat absenken" nur an diesem
Servoausgang 4 zur Verfügung steht! (siehe Anschlussschema
Einstellungen
Natürlich gibt es für den gesamten Vorgang Einstellmöglichkeiten, um diesen "Spielspaß" auf die eigenen Bedürfnisse
anzupassen. Folgende Merkmale sind über die unten beschriebenen CVs einstellbar:
- Dauer des Absenkens vom maximalen bis zum minimalen Kohlestand in Minuten bei geringer Fahrstufe.
- Lokgeschwindigkeit nachdem der Tiefststand des Kohlevorrats erreicht wurde.
- Ändern der zugehörigen Sonderfunktionstaste (Werkseinstellung F7).
Dauer des Absenkens
Die Gesamtdauer des Absenkens der Kohle kann in Minuten über die CV220 des Lokdecoders eingestellt werden.
Diese Zeit spiegelt geschwindigkeitsabhängig den tatsächlichen Kohleverbrauch wieder. Wird die Lok mit einer
geringen Fahrstufe bewegt, so ist die Kohle nach Ablauf der eingestellten Minuten verbraucht. Fährt die Lok hingegen
permanent mit Höchstgeschwindigkeit, so wird die Kohle sechs Mal schneller verbraucht. Der Wert dieser CV220 kann
in einem Bereich von 0 - 255 eingestellt werden (Werkseinstellung 30). Der Wert 0 setzt die Funktion des Absenkens
der Kohle außer Kraft.
Lokgeschwindigkeit bei verbrauchter Kohle
Ist der Kohlevorrat an seinem Tiefststand angekommen, so wird die maximal nutzbare Geschwindigkeit der Lok auf
eine kleine Fahrstufe begrenzt. Diese Fahrstufe ist über die CV221 des Decoders in einem Wertebereich von 0 - 255
einstellbar (Werkseinstellung 50). Wird hier der Wert 0 programmiert, so bleibt die Lok bei verbrauchter Kohle stehen und
kann nur noch durch das Einschalten der Funktion F7 (Kohle auf Maximum) wieder in Gang gebracht werden. Der Wert
255 hat zur Folge, dass der Kohlevorrat zwar abgesenkt wird, nach Erreichen des Tiefststandes die Lokgeschwindigkeit
aber nicht beeinfl usst wird.
Ändern der Sonderfunktionstaste
Die Funktionstastennummer ist in der CV217 des Lokdecoders hinterlegt (Werkseinstellung 7). Diese CV217 kann in
einem Wertebereich von 0 (F0) bis 28 (F28) beliebig verändert werden.
HINWEIS: Im Analogbetrieb des Lokdecoders ist die Funktion "Kohlevorrat absenken" nicht aktiviert!
CV-Tabelle des Lokdecoders zur Funktion "Kohlevorrat absenken"
CV Beschreibung
213 Servostellung 1 für den Servoausgang 4 (darf nicht verändert werden!)
214 Servostellung 2 für den Servoausgang 4 (darf nicht verändert werden!)
215 Grundparameter der Umlaufzeit für den Servoausgang 4 (darf nicht verändert werden!)
217 Nummer der Funktionstaste für den Servoausgang 4
220 Gesamtdauer des Absenkens der Kohle in Minuten bei kleiner Fahrstufe
221 Decoderinterne Fahrstufe nach abgesenktem Kohlevorrat
* ab Werk eingestellte Werte
37241-90-7010
)
LED - Leiterplatte
PCB LED
Spitzenlicht
Top light
Bereich Wert*
0 - 255 20
0 - 255 250
0 - 255 222
0 - 28 7
0 - 255 30
0 - 255 50

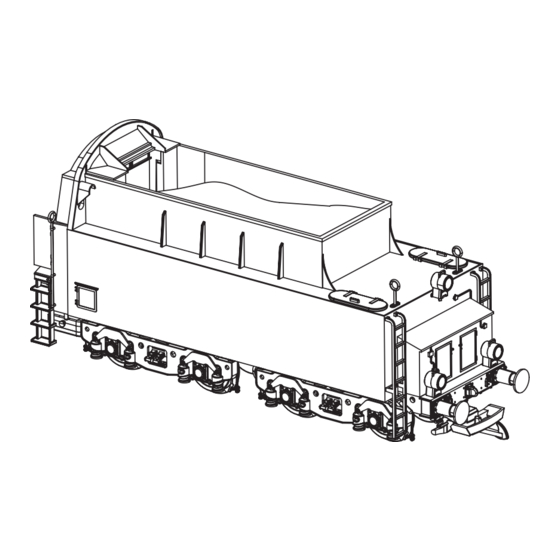

Kohlevorrat oben
Verteiler - Schaltplatine Schaltplatine / Lautstärke
PCB PCB Volume
WICHTIG: Bitte vermeiden Sie möglichst
mechanischen Druck von oben auf den Kohlevorrat
im Tender und somit auf den Servoantrieb.
Dies kann zu einer dauerhaften Beschädigung des
Servos führen!
Anschlussschema Tender
Digital mit Servo
Servo
Kohlevorrat unten
Montage Servo
Verteilerplatte Tender
Tender PCB
Decoder 36125
