VIPA TM-E 900-1E660 Handbuch Seite 59

Handbuch VIPA TM-E
Routing in SPS-
Projekt anpassen
Zugriff über IP-
Adresse definieren
MPI-Adresse
einstellen
HB39D - TME - RD_900-1E660 - Rev. 09/11
Informationen wie Sie Ihr TM-E-Modul in Ihre SPS einbinden, finden Sie
unter "TM-E - Projektintegration - PG/PC-Schnittstelle". Sofern Sie Ihr TM-
E-Modul in Ihr SPS-Projekt schon integriert haben, ist das Routing unter
NetPro in der TM-E-Station entsprechend anzupassen.

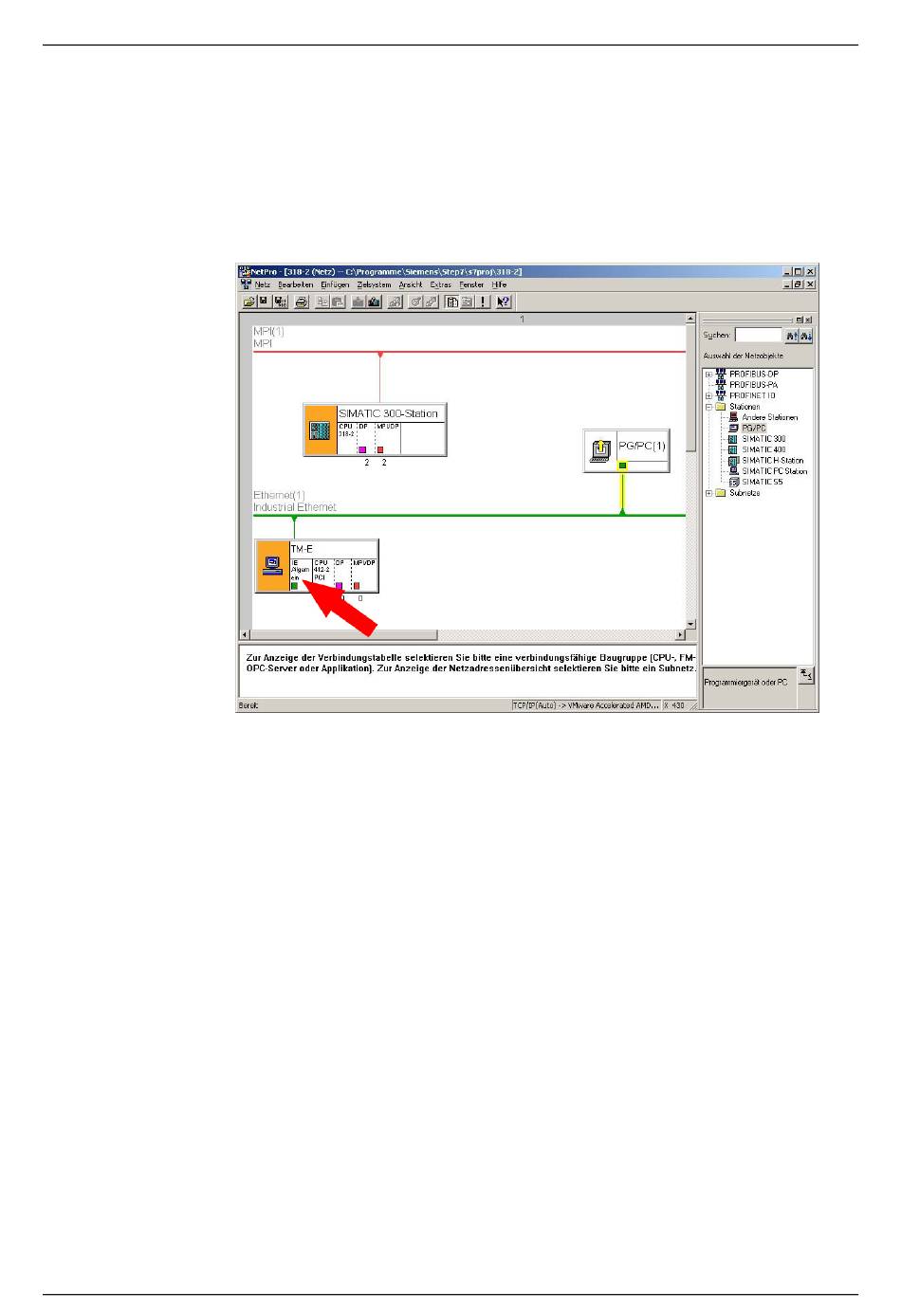

• Rufen Sie NetPro mit Ihrem Projekt auf.
• Öffnen Sie den Eigenschaften-Dialog der Kommunikations-Komponente
"IE Allgemein" der Station "TM-E".
• Klicken Sie im Bereich "Schnittstelle" auf [Eigenschaften]. Es öffnet sich
ein Dialog-Fenster zur Vorgabe von IP-Adress-Daten.
Für den Zugriff über eine PPP-Wählverbindung sind folgende vordefinierte
IP-Adress-Daten zu verwenden:
IP-Adresse:
Subnetzmaske:
Öffnen Sie den Eigenschaften-Dialog der Kommunikations-Komponente
"MPI/DP" von "TM-E". Geben Sie die MPI-Adresse an. Diese muss mit der
mit dem Software-Tool "eBuddy" erstellten MPI-Adresse übereinstimmen.
Beachten Sie, dass Ihre CPU an MPI angebunden ist und die MPI-Adresse
entsprechend eingestellt ist. VIPA CPUs werden mit MPI-Adresse 2
ausgeliefert.
Teil 3 Einsatz TM-E
202.0.0.240
255.255.255.0
3-31
