PCAN-PCI/104-Express – Benutzerhandbuch
Tipp: Einen CAN-Bus mit anderem Übertragungsstandard
können Sie über einen Buskonverter anschließen. PEAK-
System bietet verschiedene Buskonvertermodule an (z. B.
PCAN-TJA1054 für einen Low-Speed-CAN-Bus entsprechend
ISO 11898-3).
3.1.1
Slotblende(n) mit D-Sub-Stecker(n)

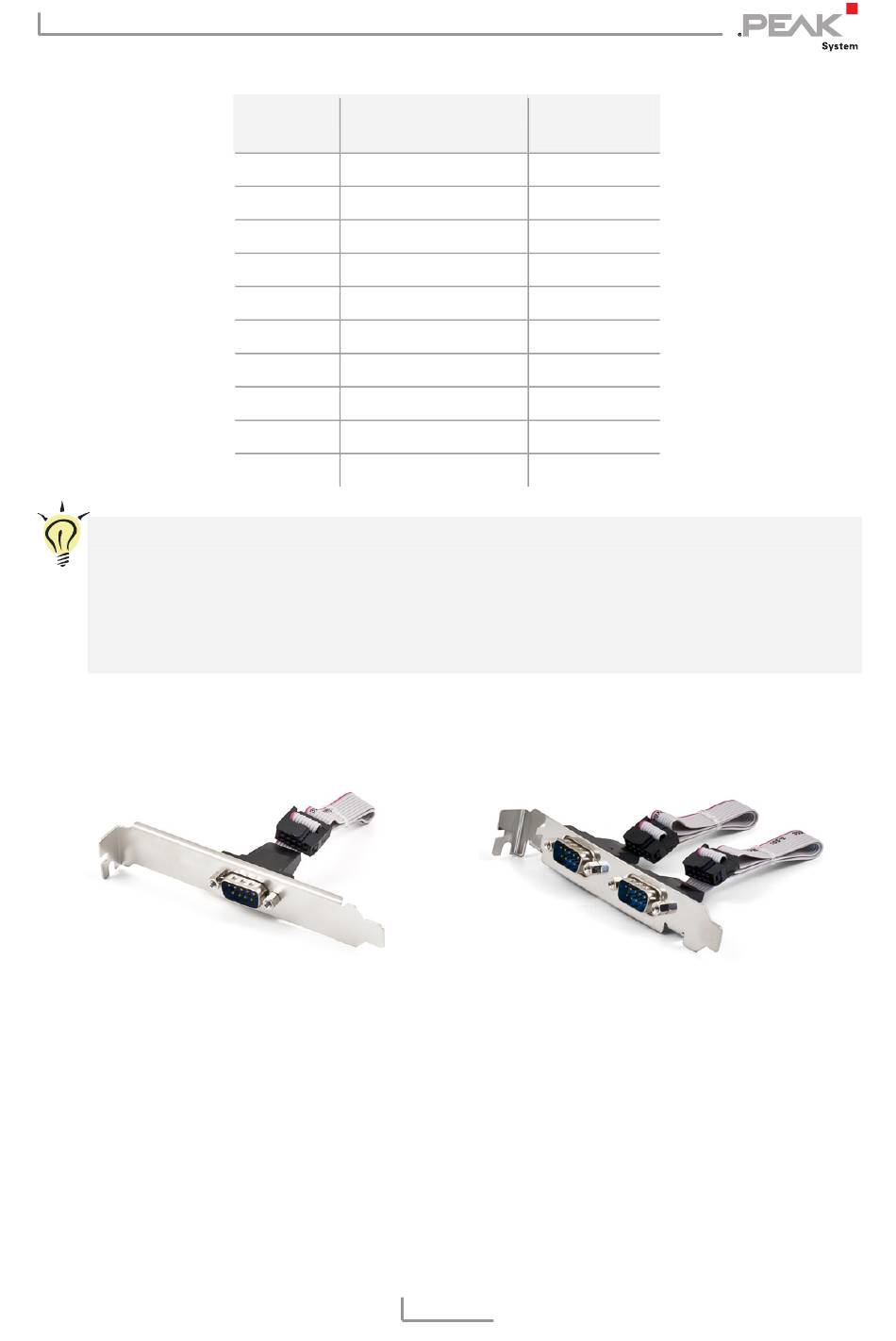

Abbildung 3: Einkanal-Slotblende
Um einen CAN-Bus an die PCAN-PCI/104-Express-Karte anzuschlie-
ßen, benutzen Sie die im Lieferumfang enthaltenen Slotblende.
Nachdem Sie die Flachbandkabel von der Slotblende mit den
10-poligen Pfostensteckern auf der Karte verbunden haben, können
Sie den CAN-Bus an den D-Sub-Steckverbinder anschließen.
Pin
Belegung
1
nicht belegt
2
GND
3
CAN_L
4
CAN_H
5
GND
6
nicht belegt
7
nicht belegt
8
+5 V (optional)
9
nicht belegt
10
nicht belegt
11
Zuordnung
D-Sub
1
6
2
7
3
8
4
9
5
Abbildung 4: Zweikanal-Slotblende
