PCAN-PCI/104-Express – Benutzerhandbuch

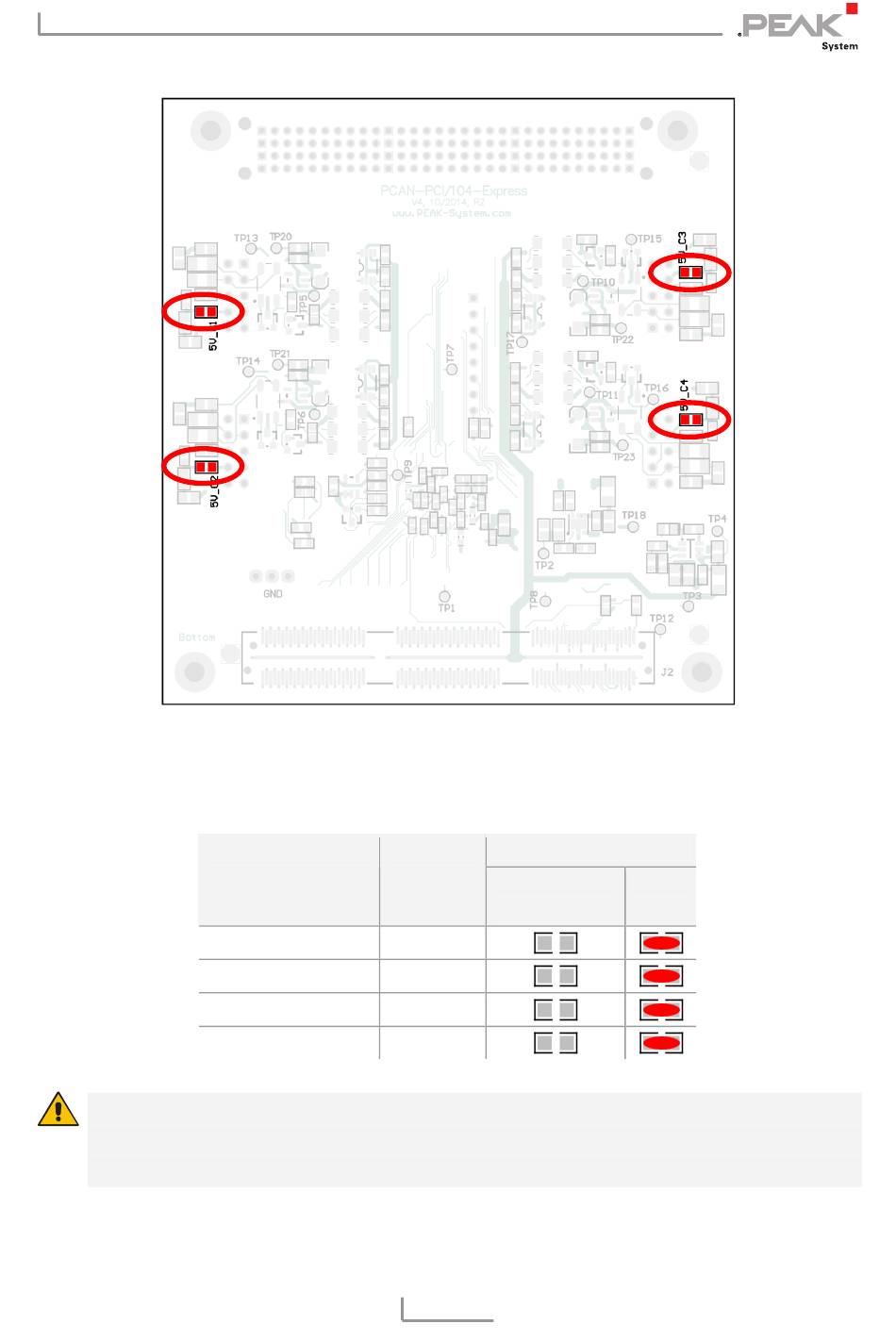

Abbildung 5: Positionen der Lötfelder auf der PCAN-PCI/104-Express Quad-Karte,
oben links CAN-Kanal 1 und rechts CAN-Kanal 3,
unten links CAN-Kanal 2 und rechts CAN-Kanal 4
D-Sub-Anschluss
CAN 1
CAN 2
CAN 3
CAN 4
Kurzschlussgefahr! Die 5-Volt-Versorgung ist nicht gesondert
gesichert. Darum müssen Sie den Computer ausschalten, bevor
Sie CAN-Kabel oder zusätzliche Peripherie an- und abstecken.
5-Volt-Versorgung
Lötfeld
Ohne
(Standard)
5V_C1
5V_C2
5V_C3
5V_C4
13
Pin 9
