Frischwasser-Station „Regumaq X-25"
DE
Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für oventrop Regumaq X-25

Inhaltszusammenfassung für oventrop Regumaq X-25

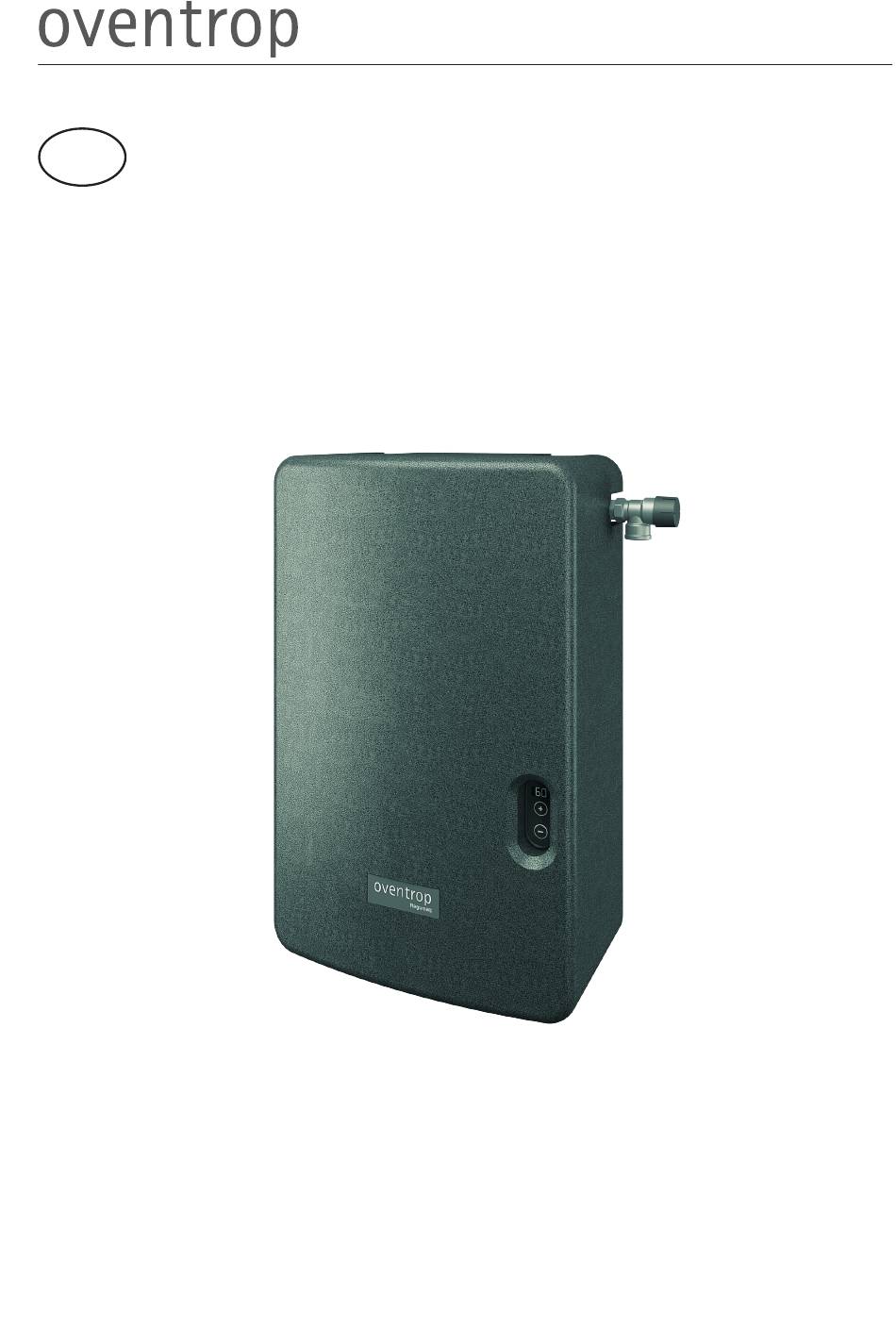

  • Seite 1 Premium Armaturen + Systeme Frischwasser-Station „Regumaq X-25“ Betriebsanleitung...

  • Seite 3: Abb. 1: „Regumaq X-25

    „Regumaq X-25“ Abb. 1: „Regumaq X-25“ 138112580-V01.02.2019...
  • Seite 4 „Regumaq X-25“ „Regumaq X-25“ Temperaturfühler Trinkwasser warm S2 Temperaturfühler Speicherkreis S1 Wärmeübertrager KFE-Kugelhahn Trinkwasser kalt Volumenstromsensor Trinkwasserkreis VTY 20 KFE-Kugelhahn Speicherkreis Rücklauf Absperrkugelhahn Trinkwasser warm Wandhalterung Absperrkugelhahn Trinkwasser kalt (10) Sicherheitsventil Trinkwasserkreis (10 bar) (11) Anschluss Zirkulationsleitung (12) Temperaturfühler Trinkwasser kalt/Zirkulation, S3 (13) Umwälzpumpe Speicherkreis...

  • Seite 5: Inhaltsverzeichnis

    „Regumaq X-25“ Inhaltsverzeichnis Inhalt Seite Allgemeine Angaben .......................8 Gültigkeit der Anleitung ......................8 Typenschild ..........................8 Lieferumfang ..........................8 Kontakt ............................8 Urheber- und Schutzrechte .......................8 Konformitätserklärung .......................8 Verwendete Symbole ........................8 Sicherheitsbezogene Informationen ..................9 Normative Vorgaben ........................9 Bestimmungsgemäße Verwendung ..................9 Änderungen am Produkt ......................9 Warnhinweise ..........................9...
  • Seite 6 Inhaltsverzeichnis „Regumaq X-25“ Probeentnahmeventil ......................21 Schmutzfänger ........................21 Wasserfilter ..........................21 Erdungsschelle ........................22 Umwälzpumpe Speicherkreis ....................22 Regler ............................. 22 4.10 Wärmeübertrager ........................22 Transport und Lagerung ...................... 23 Montage ..........................24 Hinweise zur Montage ......................24 Wandmontage der Station ..................... 24 6.2.1...
  • Seite 7 „Regumaq X-25“ Inhaltsverzeichnis 10.1.4 Probeentnahme ............................40 10.1.5 Betätigung der vier Absperrkugelhähne (1 x jährlich) ................40 10.1.6 Elektronische Komponenten und Steckverbindungen (1 x jährlich) ............40 10.1.7 Funktionskontrolle des Sperrventils des Zirkulationssets (1 x jährlich) ..........40 10.1.8 Austausch des Trinkwasser-Filtereinsatzes (1 x jährlich) ............... 41 10.2 Wärmeübertrager entkalken ....................41...

  • Seite 8: Allgemeine Angaben

    Allgemeine Angaben „Regumaq X-25“ Allgemeine Angaben Konformitätserklärung Hiermit erklärt die Oventrop GmbH & Co. KG, dass die- Die Originalbetriebsanleitung ist in deutscher Sprache ses Produkt in Übereinstimmung mit den grundlegen- verfasst. den Anforderungen und den einschlägigen Bestimmun- Die Betriebsanleitungen anderer Sprachen wurden aus gen der betreffenden EU-Richtlinien hergestellt wurde.

  • Seite 9: Sicherheitsbezogene Informationen

    Die Betriebssicherheit ist nur bei bestimmungsgemäßer Körperverletzung die Folge Verwendung des Produktes gewährleistet. VORSICHT Die Frischwasser-Station „Regumaq X-25“ ist eine elek- tronisch geregelte Armaturengruppe mit Wärmeübertra- Kennzeichnet eine mögliche Gefahr mit gerin- ger, die ausschließlich für die Erwärmung von Trinkwas- gerem Risiko.

  • Seite 10: Sicherheitshinweise

    Sicherheitsbezogene Informationen „Regumaq X-25“ Sicherheitshinweise und Erfahrungen sowie Kenntnisse der einschlägigen Normen in der Lage, Arbeiten an Heizungs- Kühl- und Dieses Produkt ist so konstruiert, dass es dem gebote- Trinkwasseranlagen auszuführen. Er muss mögliche nen Sicherheitsstandard von Wissenschaft und Technik Gefahren selbstständig erkennen können.

  • Seite 11: Sachschaden Durch Ungeeigneten Einsatzort

    „Regumaq X-25“ Sicherheitsbezogene Informationen sachen. f Sorgen Sie vor Beginn der Arbeiten für ausreichen- den Platz. f Gehen Sie mit offenen oder scharfkantigen Bauteilen vorsichtig um. f Halten Sie den Arbeitsbereich aufgeräumt und sau- ber, um Unfallquellen zu vermeiden. 2.5.10 Sachschaden durch ungeeigneten Einsatzort f Installieren Sie das Produkt nicht in frostgefährdeten...

  • Seite 12: Technische Beschreibung

    Funktionsbeschreibung realisiert, indem der Regler die Umwälzpumpe auf eine (variable) Drehzahl regelt, um Heizwasser aus dem Die „Regumaq X-25“ ist eine elektronisch geregelte angeschlossenen Pufferspeicher bedarfsgerecht in den Armaturengruppe mit Wärmeübertrager für die Trink- Wärmeübertrager einzuleiten. Auf Basis der von den wassererwärmung nach dem Durchlaufprinzip.

  • Seite 13: Abb. 4: Anlagenschema Mit Zwei Frischwasser-Stationen „Regumaq X-25

    „Regumaq X-25“ Technische Beschreibung Abb. 4: Anlagenschema mit zwei Frischwasser-Stationen „Regumaq X-25“ Wärmeerzeuger Pufferspeicher „Regumaq X-25“ Rückflussverhinderer „Aquastrom R“ Wasserfilter „Aquanova Magnum“ Heizungsvorlauf Heizungsrücklauf Trinkwasser kalt (PWC) Trinkwasser warm (PWH) Flussrichtung 138112580-V01.02.2019...

  • Seite 14: Anwendungsbeispiel

    Heizwasser gemäß VDI f Stellen Sie sicher, 2035/Ö-Norm H5195-1, dass die zulässigen Fluidkategorie ≤ 3 gemäß Grenzwerte für Trink- EN 1717, (siehe Oventrop wasser nicht über- Hinweisblatt zum Korros- schritten werden. ionsschutz im Anhang) Schüttleistung (bei Δ T 1-30 l/min...
  • Seite 15 „Regumaq X-25“ Technische Beschreibung kupfergelötet, Sea- Plattenmaterial: Edelstahl lix®-Vollversiegelung 1.4401 Anschlüsse: Edelstahl 1.4404 Lotmaterial: Kupfer Vollversiegelung: SIO 2 -Basis Abmessungen Breite/Höhe/Tiefe 400/625/240 mm Rohrabstand Anschlüs- 100 mm se (Primär) Rohrabstand Anschlüs- 250 mm se (Sekundär) Achsabstand - Wand 105 mm (Primär)

  • Seite 16: Frontansicht

    Technische Beschreibung „Regumaq X-25“ 3.4.1 Frontansicht Abb. 5: Abmessungen „Regumaq X-25“ in mm (Front) 138112580-V01.02.2019...

  • Seite 17: Seitenansicht

    „Regumaq X-25“ Technische Beschreibung 3.4.2 Seitenansicht Abb. 6: Abmessungen „Regumaq X-25“ in mm (Seite) 138112580-V01.02.2019...

  • Seite 18: Wandhalterung

    Technische Beschreibung „Regumaq X-25“ 3.4.3 Wandhalterung Abb. 7: Abmessungen „Regumaq X-25“ in mm (Wandhalterung) 138112580-V01.02.2019...

  • Seite 19: Klemmenbelegung Regler

    „Regumaq X-25“ Technische Beschreibung Klemmenbelegung Regler IP 22 – 240 V Paul-Oventrop-Straße 1 50-60 Hz D-59939 Olsberg R1|1 (1) A 240 V~ X-25 VN: 1.0 L' PE N Sensors Sika LIN-Bus PE N R1 PE N L' PE N Abb. 8: Klemmbelegung...

  • Seite 20: Zubehör Und Ersatzteile

    Zubehör und Ersatzteile „Regumaq X-25“ Zubehör und Ersatzteile Dichtungsset Zubehör Art.-Nr. VORSICHT Dichtungsset 5 X G1 1344498 Dichtungsset 5 x G 3/4 1344497 Verletzungsgefahr durch falsche Zubehör- und Ersatzteile! Falsche oder fehlerhafte Zubehör- und Ersatz- teile können zu Beschädigungen, Betriebsaus- fall und Fehlfunktionen führen und so Verlet-...

  • Seite 21: Lastrelais

    Schmutzfänger Wenn an den Regler Komponenten (z.B. Pumpen, Elektroheizstab u.ä.) angeschlossen werden, deren Nennstrom 1 Ampere übersteigt, kann er beschädigt werden. In diesem Fall muss das Oventrop Lastrelais zwischengeschaltet werden. Abb. 11: Schmutzfänger (Art.-Nr. 1120008) Wasserfilter Abb. 9: Lastrelais (Art.-Nr. 1152089) Probeentnahmeventil Abb.

  • Seite 22: Erdungsschelle

    Zubehör und Ersatzteile „Regumaq X-25“ Erdungsschelle Regler Zubehör Art.-Nr. Erdungsschelle 1341092 Umwälzpumpe Speicherkreis Abb. 14: Regler 4.10 Wärmeübertrager Abb. 13: Umwälzpumpe Speicherkreis Abb. 15: Wärmeübertrager (kupfergelötet Art.-Nr. 1344083; vollversiegelt Art.-Nr. 1344093) 138112580-V01.02.2019...

  • Seite 23: Transport Und Lagerung

    „Regumaq X-25“ Transport und Lagerung Transport und Lagerung Temperatur- -0 °C bis +40 °C bereich Relative Luft- max. 95% feuchtigkeit Partikel Trocken und staubgeschützt lagern Mechanische Geschützt vor mechanischer Er- Einflüsse schütterung Witterungs- Nicht im Freien lagern einflüsse Vor Sonneneinstrahlung schützen...

  • Seite 24: Montage

    Montage „Regumaq X-25“ Montage ACHTUNG Sachschaden durch Überdruck in der Anlage! GEFAHR Das Sicherheitsventil sichert nur den Trinkwas- Lebensgefahr durch elektrischen Strom! serkreis innerhalb der Frischwasser-Station ab. Bei Berührung spannungsführender Bauteile f Rüsten Sie die Trinkwasseranlage gemäß besteht Lebensgefahr. DIN EN 806-2 zusätzlich mit einem weiteren f Trennen Sie das Produkt allpolig von der (nicht-absperrbaren) Sicherheitsventil aus.

  • Seite 25: Montage

    „Regumaq X-25“ Montage 6.2.2 Montage 1. Heben Sie die Oberschale ab (siehe Abb. 16). 2. Heben Sie die Armaturengruppe mit der Unterscha- le aus der Kartonage. Abb. 18: Wandhalterung als Bohrschablone nutzen 5. Zeichnen Sie zwei Löcher an. 6. Bohren Sie die entsprechenden Löcher (ø 8mm) und setzen Sie die Dübel ein.

  • Seite 26: Verrohrung

    Montage „Regumaq X-25“ Verrohrung Alle vier Anschlüsse für die zu- und abgehenden Rohrleitungen haben das Maß G1 (Außengewinde flachdichtend). Abb. 19: Funktionsbeschreibung Rücklauf Trinkwasser warm Vorlauf Trinkwasser kalt (16) Rücklauf Speicherkreis (18) Vorlauf Speicherkreis (24) Halterung Probeentnahmeventil 138112580-V01.02.2019...

  • Seite 27: Abb. 20: Pufferspeicher Anschluss Heizungsvorlauf

    Partikel und Fremd- körper nicht in die Messturbine gelangen. - Achten Sie beim Betrieb der Frischwas- Abb. 20: Pufferspeicher Anschluss Heizungsvorlauf ser-Station mit Oventrop Pufferspeichern der Reihe „Hydrocor HP“ darauf, die Zuleitung „Speicherkreis Vorlauf“ an den mittleren An- schluss-Stutzen anzuschließen.

  • Seite 28: Schutzpotentialausgleich/Erdung

    Montage „Regumaq X-25“ Schutzpotentialausgleich/Erdung Durch den Schutzpotentialausgleich wird eine elektrisch gut leitfähige Verbindung zwischen leitfähigen Körpern elektrischer Betriebsmit- tel und der Hauptpotentialausgleichsschiene (Haupterdungsschiene) des Gebäudes herge- stellt. (Körper sind nach DIN VDE 0100 berühr- bare leitfähige Teile, die im Gegensatz zu den „aktiven Teilen“...

  • Seite 29: Inbetriebnahme

    „Regumaq X-25“ Inbetriebnahme Inbetriebnahme ACHTUNG Beschädigungsgefahr durch Druckschlag! Speicherkreis Befüllen und Das schlagartige Befüllen der Station kann Entlüften zu Beschädigungen z. B. der Sensoren oder Dichtstellen führen. f Öffnen und Schließen Sie Kugelhähne immer langsam. 1. Öffnen Sie langsam den Absperrkugelhahn Vorlauf und in Speicherkreis (siehe Position (18) in Abb.

  • Seite 30: Trinkwasserkreis Befüllen Und Entlüften

    Inbetriebnahme „Regumaq X-25“ Trinkwasserkreis Befüllen und ACHTUNG Entlüften Beschädigungsgefahr durch Druckschlag! Das schlagartige Befüllen der Station kann zu Beschädigungen z. B. der Sensoren oder Dichtstellen führen. f Öffnen und Schließen Sie Kugelhähne immer langsam. 1. Öffnen Sie langsam den Absperrkugelhahn Trink- wasser warm (siehe Position (7) in Abb.

  • Seite 31: Spannungsversorgung Durch Vormontiertes Netzanschlusskabel

    „Regumaq X-25“ Inbetriebnahme 7.3.1 Spannungsversorgung durch 1. Ziehen Sie den Regler vorsichtig von der Unter- schalte ab wie in Abb. 25 vormontiertes Netzanschlusskabel ACHTUNG Am Montageort muss eine abgesicherte Schuko-Steckdose vorhanden sein. Beschädigung der elektrischen Leitungen und Anschlüsse durch Zugkräfte! f Stecken Sie den Stecker des vormontierten Netzan- Elektrische Leitungen können reißen bzw.

  • Seite 32: Zirkulationsfunktion (Optional)Konfigurieren

    Inbetriebnahme „Regumaq X-25“ 2. Drehen Sie den Regler und fixieren Sie diesen in 3. Lösen Sie die Schraube (siehe Position (2) in Abb. der Montageposition wie in Abb. 26. 27) und legen Sie diese beiseite. 4. Schieben Sie die Abdeckung-Anschlusspanels (siehe Position (1) in Abb.

  • Seite 33: Zirkulationsfunktion Aktivieren

    „Regumaq X-25“ Inbetriebnahme Soweit Sie das Zirkulationsset einsetzen, können Sie 7.4.2 Betriebmodus der Zirkulationspumpe die Funktion mittels DIP-Schaltern konfigurieren. 7.4.2.1 Zirkulation 24-Stunden Betrieb: Beachten Sie die Betriebsanleitung, die dem Zirkulati- onsset beiliegt. 24-Stunden Betrrieb bedeutet, die Zirkulationspumpe 1. Trennen Sie den Regler allpolig von der Netzspan- läuft 24 Stunden am Stück ohne Unterbrechung oder...

  • Seite 34: Maximal Einstellbare Temperatur Erweitern

    Inbetriebnahme „Regumaq X-25“ Übergabe an den Betreiber 7.4.2.3 Maximal einstellbare Temperatur erweitern f Füllen Sie zeitnach nach Abschluss der Inbetrieb- nahme das Übergabeprotokoll aus. Einen entspre- Werkseitig ist die maximal mögliche Ausgangstem- chenden Vordruck finden Sie im Anhang. Unter- peratur im Regler auf 60°C voreingestellt. Wenn Ihre schreiben Sie das Protokoll und händigen Sie dem...

  • Seite 35: Betrieb

    „Regumaq X-25“ Betrieb Betrieb VORSICHT Verbrühungsgefahr durch zu heißes Trink- Warmwasser-Solltemperatur wasser an den Zapfstellen! einstellen Durch Einstellung oder Defekt des Reglers kann die Warmwassertemperatur an den Zapfstellen bis annähernd zur Speicherwassertemperatur ansteigen. f Bei Verbrühungsgefahr gemäß DIN EN 806 und DIN 1988 durch hohe Heizwasser-...

  • Seite 36: Blockierschutz

    Betrieb „Regumaq X-25“ Blockierschutz VORSICHT Die Funktion Blockierschutz dient dazu, ein Festsetzen Verbrühungsgefahr durch zu heißes Trink- der Primärpumpe nach längeren Stillstandszeiten zu wasser an den Zapfstellen! verhindern Im Notbetrieb pumpt die Primärpumpe unge- Die Pumpe wird nach 24 Stunden nach Ende ihrer letz- regelt Wasser aus dem Speicher durch den ten Aktivierung für 5 Sekunden eingeschaltet.
  • Seite 37 „Regumaq X-25“ Betrieb GEFAHR Lebensgefahr durch elektrischen Strom! Bei Berührung spannungsführender Bauteile besteht Lebensgefahr. f Trennen Sie das Produkt allpolig von der Spannungsversorgung. f Prüfen Sie die Spannungsfreiheit. f Sichern Sie das Produkt gegen Wiederein- schalten. f Montieren Sie das Produkt nur in trockenen Innenräumen.

  • Seite 38: Störungen Beheben

    Störungen beheben „Regumaq X-25“ Störungen beheben Störungstabelle STÖRUNG URSACHE BEHEBUNG Der Regler befindet sich im Stand- Drücken Sie eine Taste, um die Dis- by-Modus playanzeige zu aktivieren. Die Spannungsversorgung des Reg- Stellen Sie die Spannungsversor- Das Display ist dauerhaft erloschen lers ist unterbrochen.

  • Seite 39: Sollwiderstände Der Temperatursensoren

    „Regumaq X-25“ Störungen beheben STÖRUNG URSACHE BEHEBUNG Die Speichertemperatur reicht für die Erhöhen Sie die Heizwassertempera- angeforderte Zapfmenge nicht aus. tur im Pufferspeicher. Bei größeren Zapfmengen wird die Reinigen Sie die Speicherkreisseite Der Wärmeübertrager ist verunreinigt. Zieltemperatur nicht mehr erreicht.

  • Seite 40: Instandhaltung

    Instandhaltung „Regumaq X-25“ 10. Instandhaltung 10.1.3 Funktionsprüfung Sicherheitsventile (Trinkwasserkreis) Prüfen Sie die Funktion der Sicherheitsventile in einem VORSICHT Intervall von sechs Monaten gemäß DIN EN 806-5. Verbrühungsgefahr durch heiße Medien! 10.1.4 Probeentnahme Wenn die Station in Betrieb war, dann besteht Verbrühungsgefahr durch ungewolltes Austre-...

  • Seite 41: Austausch Des Trinkwasser-Filtereinsatzes (1 X Jährlich)

    „Regumaq X-25“ Instandhaltung 10.1.8 Austausch des Trinkwasser- ACHTUNG Filtereinsatzes (1 x jährlich) Beschädigungsgefahr durch Druckschlag! Berücksichtigen Sie im Rahmen der Wartung ebenfalls Das schlagartige Einleiten von Wasser in die den im Kaltwasser-Zulauf der Station installierten Trink- Station kann zu Beschädigungen z. B. der Sen- wasser-Filter.

  • Seite 42: Wärmeübertrager Reinigen (Speicherkreisseite)

    Instandhaltung „Regumaq X-25“ Mit einer Lauge nachspülen 6. Schrauben Sie die Verschlusskappen der KFE-Ku- gelhähne ab (Positionen (6) und (19) in Abb. 1 auf 11. Neutralisieren Sie den Trinkwasserkreislauf indem Seite 3). Sie mit einer Lauge nachspülen. 7. Schließen Sie jeweils einen Spülschlauch an die 12.

  • Seite 43: Entkalkung Des Ausgebauten Wärmeübertragers

    „Regumaq X-25“ Instandhaltung 10.2.3 Entkalkung des ausgebauten Wärmeübertragers VORSICHT Verbrühungsgefahr durch heiße Medien! Wenn die Station in Betrieb war, dann besteht Verbrühungsgefahr durch ungewolltes Austre- ten von Heißwasser oder Wasserdampf. f Lassen Sie die Anlage abkühlen. f Tragen Sie eine Schutzbrille.

  • Seite 44: Volumenstromsensor Reinigen

    Instandhaltung „Regumaq X-25“ 10.3 Volumenstromsensor reinigen 10.3.1 Benötigte Werkzeuge • Maulschlüssel SW 12, 37 und 38 Wenn an den Zapfstellen kein warmes Trinkwasser zugemischt werden kann, liegt eine Betriebsstörung vor. 10.3.2 Messturbine reinigen Wie in der Störungstabelle in Abs. 9.1 auf Seite 38 aufgeführt, kann dies mehrere Ursachen haben.

  • Seite 45: Abb. 39: Messturbine Reinigen

    „Regumaq X-25“ Instandhaltung tung der Position (20) in Richtung der Position (21) in Abb. Abb. 39). Hierzu eignet sich insbesondere ein Wasserschlauch mit entsprechender Spritzdüse. 15. Prüfen Sie, ob die Messturbine von Fremdstoffen befreit wurde und wieder leichtgängig ist. 16. War die Reinigung erfolgreich, bauen Sie die Arma- tur in umgekehrter Reihenfolge des Ausbaus ein.

  • Seite 46: Abb. 41: Hülse Mit Messturbine Lösen

    Instandhaltung „Regumaq X-25“ Abb. 41: Hülse mit Messturbine lösen 3. Drücken Sie die Hülse mit Messturbine vorsichtig Abb. 43: Messturbine Korrekter Sitz mit dem Finger in Durchflussrichtung heraus bis sie 1. Führen Sie die Hülse mit Messturbine in umgekehr- sich frei bewegen lässt.

  • Seite 47: Allgemeine Hinweise Zur Einstellung Der Trinkwassertemperatur

    „Regumaq X-25“ Hinweise für den Betreiber 11. Hinweise für den Betreiber VORSICHT Verbrühungsgefahr durch zu heißes Trink- Lassen Sie sich vom Sanitär-, Heizungs- wasser an den Zapfstellen! und Klimatechnik-Fachhandwerker in den sicheren und bestimmungsgemäßen Ge- Durch Einstellung oder Defekt des Reglers kann...

  • Seite 48: Demontage Und Entsorgung

    Demontage und Entsorgung „Regumaq X-25“ 12. Demontage und Entsorgung f Demontieren Sie die Station. Z Die Station kann nach Bestandteilen getrennt ent- sorgt werden. Wenn das Gebrauchsende der Frischwasser-Station erreicht oder ein irreparabler Defekt vorliegt, muss sie 12.2 Entsorgung demontiert und umweltgerecht entsorgt bzw. müssen ihre Bestandteile wiederverwertet werden.

  • Seite 49: Abbildungsverzeichnis

    Abb. 1: „Regumaq X-25“ ............................3 Abb. 2: Typenschild ............................... 8 Abb. 3: Anlagenschema mit einer Frischwasser-Station „Regumaq X-25“ ............12 Abb. 4: Anlagenschema mit zwei Frischwasser-Stationen „Regumaq X-25“ ............ 13 Abb. 5: Abmessungen „Regumaq X-25“ in mm (Front) ..................16 Abb.
  • Seite 50 Abbildungsverzeichnis „Regumaq X-25“ Abb. 48: Volumenstrom Speicherkreis - Trinkwassererwärmung auf 50 °C ............54 Abb. 49: Rücklauftemperatur Speicherkreis - Trinkwassererwärmung auf 50 °C ..........54 Abb. 50: Volumenstrom Speicherkreis - Trinkwassererwärmung auf 55 °C ............55 Abb. 51: Rücklauftemperatur Speicherkreis - Trinkwassererwärmung auf 55 °C ..........55 Abb.

  • Seite 51: Index

    „Regumaq X-25“ Index 14. Index Anlagenschemata ..........................12 Anzeigen ............................36 Bestimmungsgemäße Verwendung ....................9 Demontage ............................48 Erdung ............................. 28 Funktionsbeschreibung ........................12 Kennlinien ............................53 Kontakt .............................. 8 Lieferumfang ............................8 Notbetrieb Einzelregler ........................35 Schutzpotentialausgleich ........................ 28 Sicherung auswechseln........................

  • Seite 52: Anhang

    Anhang „Regumaq X-25“ 15. Anhang 15.1 Kennlinie Wilo Umwälzpumpe Head H / m ∆p / kPa Abb. 44: Kennlinie Wilo Umwälzpumpe (Speicherkreis) Head Power input P1 P / kW 0,07 0,065 0,06 0,055 0,05 0,045 0,04 0,035 0,03 0,025 0,02...

  • Seite 53: Kennlinien Für Die Trinkwassererwärmung

    „Regumaq X-25“ Anhang 15.2 Kennlinien für die Trinkwassererwärmung 15.2.1 Trinkwassererwärmung 10 °C auf 45 °C Verhältnis zwischen Warmwasservolumenstrom (Verbrauch) und Rücklauftemperatur Volumenstrom Speicherkreis bei unterschiedlichen Vorlauftemperaturen - Trinkwassererwärmung von 10 °C auf 45 °C - 50°C 60°C 65°C 45°C 55°C 70°C...

  • Seite 54: Trinkwassererwärmung 10 °C Auf 50 °C

    Anhang „Regumaq X-25“ 15.2.2 Trinkwassererwärmung 10 °C auf 50 °C Verhältnis zwischen Warmwasservolumenstrom (Verbrauch) und Rücklauftemperatur Volumenstrom Speicherkreis bei unterschiedlichen Vorlauftemperaturen - Trinkwassererwärmung von 10 °C auf 50 °C - 70°C 60°C 65°C 75°C 55°C 50°C 80°C 1400 85°C 90°C...

  • Seite 55: Trinkwassererwärmung 10 °C Auf 55 °C

    „Regumaq X-25“ Anhang 15.2.3 Trinkwassererwärmung 10 °C auf 55 °C Verhältnis zwischen Warmwasservolumenstrom (Verbrauch) und Rücklauftemperatur Volumenstrom Speicherkreis bei unterschiedlichen Vorlauftemperaturen - Trinkwassererwärmung von 10 °C auf 55 °C - 75°C 80°C 85°C 65°C 55°C 60°C 70°C 90°C 1400 1200...

  • Seite 56: Trinkwassererwärmung 10 °C Auf 60 °C

    Anhang „Regumaq X-25“ 15.2.4 Trinkwassererwärmung 10 °C auf 60 °C Verhältnis zwischen Warmwasservolumenstrom (Verbrauch) und Rücklauftemperatur Volumenstrom Speicherkreis bei unterschiedlichen Vorlauftemperaturen - Trinkwassererwärmung von 10 °C auf 60 °C - 60°C 65°C 70°C 90°C 80°C 85°C 75°C 1400 1200 1000 Warmwasservolumenstrom [l/min] Abb.

  • Seite 57: Trinkwassererwärmung 10 °C Auf 65 °C

    „Regumaq X-25“ Anhang 15.2.5 Trinkwassererwärmung 10 °C auf 65 °C Verhältnis zwischen Warmwasservolumenstrom (Verbrauch) und Rücklauftemperatur Volumenstrom Speicherkreis bei unterschiedlichen Vorlauftemperaturen - Trinkwassererwärmung von 10 °C auf 65 °C - 70°C 75°C 90°C 65°C 80°C 85°C 1400 1200 1000 Warmwasservolumenstrom [l/min] Abb.

  • Seite 58: Trinkwassererwärmung 10 °C Auf 70 °C

    Anhang „Regumaq X-25“ 15.2.6 Trinkwassererwärmung 10 °C auf 70 °C Verhältnis zwischen Warmwasservolumenstrom (Verbrauch) und Rücklauftemperatur Volumenstrom Speicherkreis bei unterschiedlichen Vorlauftemperaturen - Trinkwassererwärmung von 10 °C auf 70 °C - 90°C 70°C 75°C 80°C 85°C 1400 1200 1000 Warmwasservolumenstrom [l/min] Abb.

  • Seite 59: Trinkwassererwärmung 10 °C Auf 75 °C

    „Regumaq X-25“ Anhang 15.2.7 Trinkwassererwärmung 10 °C auf 75 °C Verhältnis zwischen Warmwasservolumenstrom (Verbrauch) und Rücklauftemperatur Volumenstrom Speicherkreis bei unterschiedlichen Vorlauftemperaturen - Trinkwassererwärmung von 10 °C auf 75 °C - 80°C 85°C 90°C 75°C 1400 1200 1000 Warmwasservolumenstrom [l/min] Abb. 58: Volumenstrom Speicherkreis - Trinkwassererwärmung auf 75 °C Rücklauftemperatur Speicherkreis bei unterschiedlichen Vorlauftemperaturen...

  • Seite 60: Anforderungen An Die Wasserqualität

    Frischwasser-Station „Regumaq X-25“ Hinweise zum Korrosionsschutz Die in den Oventrop Frischwasser- und Wohnungssta- Die nachfolgende Tabelle enthält Grenzwerte von tionen eingesetzten Werkstoffe werden nach strengen Trinkwasserinhaltsstoffen beim Einsatz von Wärme- Qualitätsvorgaben ausgewählt und verarbeitet. Das übertragern mit unterschiedlichen Lotmaterialien verwendete Plattenmaterial (Edelstahl 1.4401) der (Kupfer, Nickel oder Edelstahl).

  • Seite 61: Besondere Hinweise Für Den Korrosionsschutz

    Besondere Hinweise für den Korrosionsschutz ACHTUNG Hohe Medientemperaturen (>60 °C) erhöhen das Korrosionsrisiko f Stellen Sie die Warmwassertemperatur und die Vorlauftemperatur des Heizungswassers nicht höher als notwendig ein. ACHTUNG Lange Stagnationszeiten erhöhen das Korrosionsrisiko f Spülen Sie die Anlage regelmäßig manuell oder automatisiert, wenn ständig mit längeren Stagnationszei- ten zu rechnen ist (VDI/DVGW 6023).

  • Seite 63: Frischwasser-Station "Regumaq X-25" Übergabeprotokoll

    Frischwasser-Station „Regumaq X-25“ Übergabeprotokoll Datum: Installationsort Adresse / Gebäude Anschrift Betreiber Anschrift Installationsbetrieb Seriennummer „Regumaq X-25“ Zutreffendes ankreuzen Bemerkungen / Einstellungen Begründen sie nicht durchgeführte oder Wert/Anzahl oder mit Nein beantwortete Punkte im eintragen Feld Bemerkungen! Nein Installation Trinkwasserstation Anzahl der installierten Stationen...

  • Seite 64: Reglereinstellungen

    Zutreffendes ankreuzen Bemerkungen / Einstellungen Begründen sie nicht durchgeführte oder Wert/Anzahl oder mit Nein beantwortete Punkte im eintragen Feld Bemerkungen! Nein Reglereinstellungen Welche Trinkwassertemperatur °C wurde eingestellt? Wurde die Zirkulation aktiviert (siehe ¨ ¨ Regleranleitung Abschnitt Zirkula- tion)? 2.1 Welcher Modus wurde aktiviert? Leuchtet die LED des Reglers grün? ¨...
  • Seite 65 Frischwasser-Station „Regumaq X-25“ Wartungsprotokoll Datum: Installationsort Adresse / Gebäude Anschrift Betreiber Anschrift Installationsbetrieb Seriennummer „Regumaq X-25“ Zutreffendes ankreuzen Bemerkungen / Einstellungen Begründen sie nicht durchgeführte oder Wert/Anzahl oder mit Nein beantwortete Punkte im eintragen Feld Bemerkungen! Nein Systeminformationen Anzahl der installierten Stationen...
  • Seite 66 Zutreffendes ankreuzen Bemerkungen / Einstellungen Begründen sie nicht durchgeführte oder Wert/Anzahl oder mit Nein beantwortete Punkte im eintragen Feld Bemerkungen! Nein Wurde eine Funktionskontrolle zur ¨ ¨ Leistungsüberprüfung durchgeführt (siehe Betriebsanleitung zur Funkti- onskontrolle)? Wurden alle Kugelhähne auf Gän- ¨ ¨...
  • Seite 67 Zutreffendes ankreuzen Bemerkungen / Einstellungen Begründen sie nicht durchgeführte oder Wert/Anzahl oder mit Nein beantwortete Punkte im eintragen Feld Bemerkungen! Nein Einweisung/Übergabe Der Installateur hat den Betreiber über die durchgeführten Wartungsarbeiten informiert. ¨ Der Installateur hat den Betreiber über mögliche Modifikationen und Reparaturarbeiten in Kenntnis ge- ¨...
  • Seite 70 OVENTROP GmbH & Co. KG Paul-Oventrop-Straße 1 D-59939 Olsberg Telefon +49 (0) 29 62 82-0 Telefax +49 (0) 29 62 82-400 E-Mail mail@oventrop.de 138112580 V01.02.2019 Internet www.oventrop.com...
