ARRI SKYPANEL Kurzanleitung Seite 3

4 2
Hinweis:
Die Abbildung zeigt den S60. Die Komponenten gelten für alle Modelle.
Note:
The illustration shows an S60. The components are valid for all models.

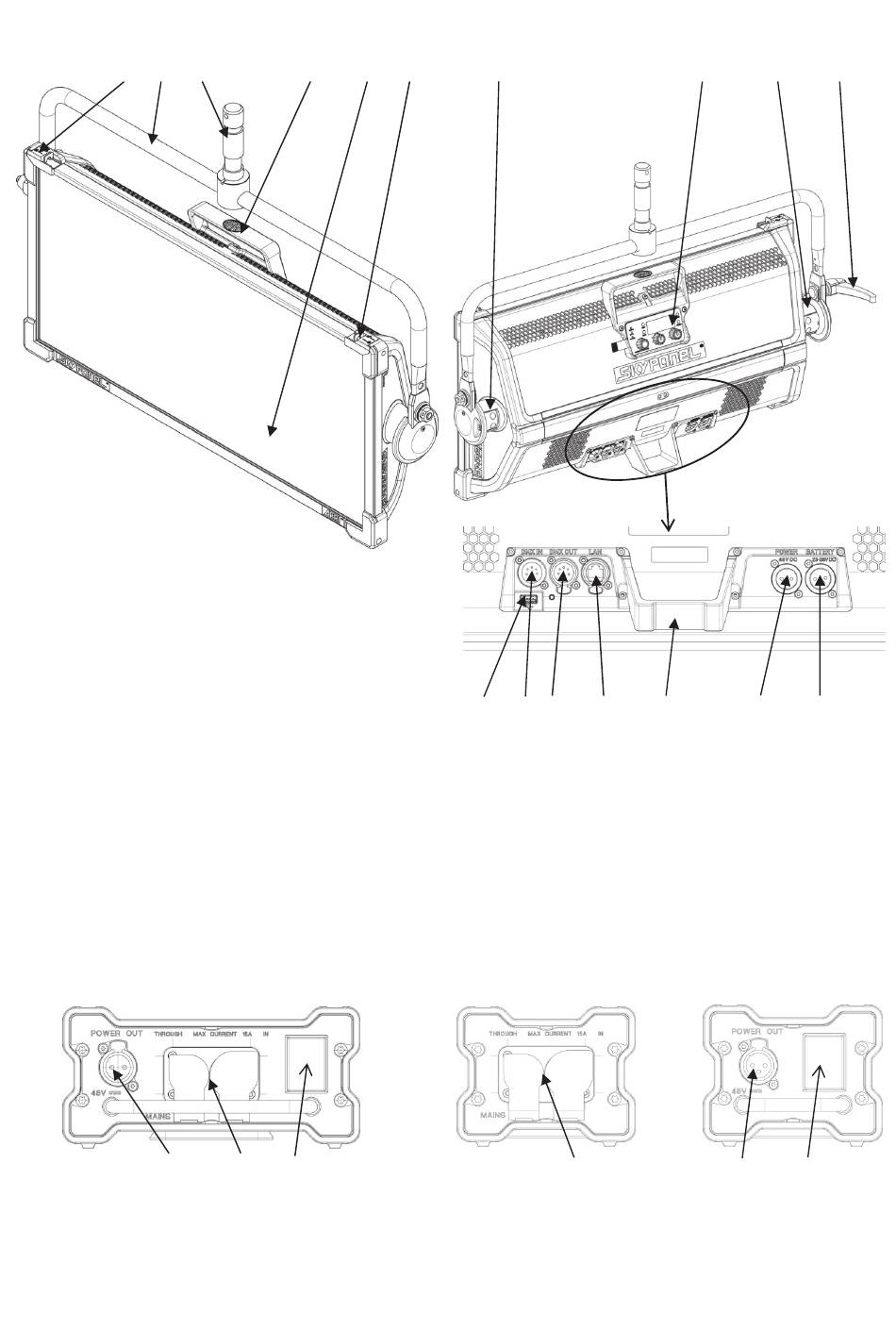

1 Aufhängezapfen / spigot
2 Haltebügel / Stirrup
3 Bügelklemmung / tilt lock
4 Torsicherungen / top latches
5 Griff / handle
6 Diffusor / diffusor
7 USB-Anschluss / USB interface (USB A)
Netzteil S60 / S60 Power supply unit
Vorderseite / front view
18
1 5 6
17 16
4 15
7 8 9
8 DMX-Eingang / DMX input
9 DMX-Ausgang / DMX through
10 Netzwerkanschluss / Ethernet connector (RJ45 / EtherCon)
11 Bodenständer / Floor stand
12 Spannungseingang / DC input (48 V =)
13 Batterie-Eingang / battery input (23 – 36 V =)
14 Gerätemenü / fixture menu
15 Aufnahmen für Haltebügel / Stirrup mounting points
Netzteil S30 / S30 Power supply unit
Rückseite / rear view
17
16 Netzschalter / power switch
17 Netzspannungsein- und ausgang / power in /through
18 Spannungsausgang / DC output (48 V)
14
10 11 12
Vorderseite / front view
18
15 3
13
16
