• Nehmen Sie den Schalter aus dem Einbaurahmen.
• Lösen Sie die Verkabelung des Schalters.
• Ziehen Sie ein Nullkabel falls dieses nicht vorhanden ist.
Rot
Blau
Braun

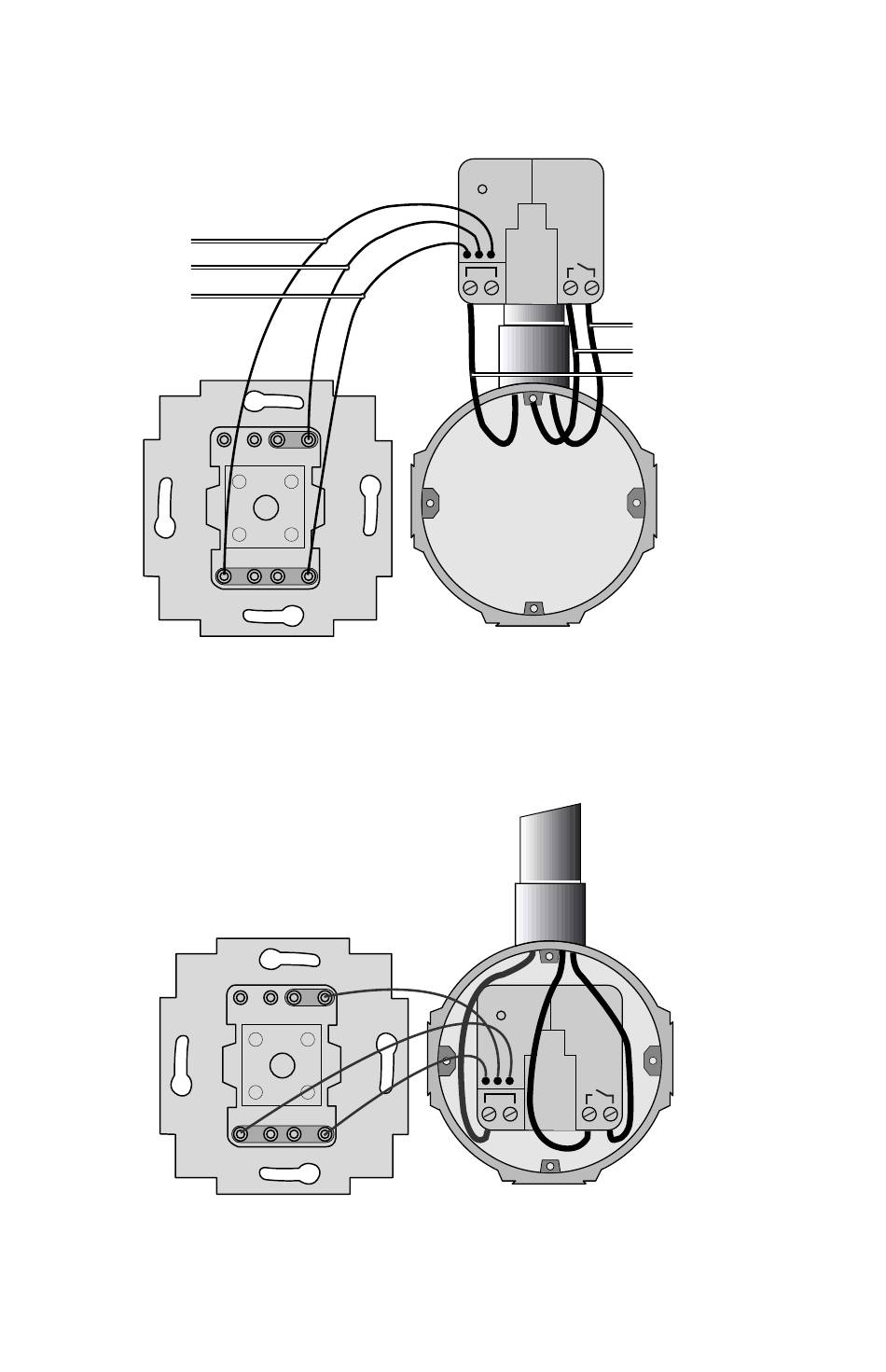

• Verbinden Sie Phase-, Null- und Schaltkabel mit den
Anschlusspunkten des MicroModules AWM2.
• Verbinden Sie die dünnen Drähte des Einbaumoduls mit dem Schalter.
Schliessen Sie das blaue Kabel auf die P-Klemme des Schalters an.
• Plazieren Sie das Modul gegen die Rückseite des Einbaurahmens,
hinter der Verkabelung.
14
P
P
prog.
SAIX
L
N
prog.
SAIX
L
N
Phase 230V
Shaltkabel
Null
