Marmitek MicroModule AWM2 Bedienungsanleitung

Marmitek MicroModule AWM2 Bedienungsanleitung

X10 transmitter for 2 addresses with a built-in appliance module
Vorschau ausblenden Andere Handbücher für MicroModule AWM2:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

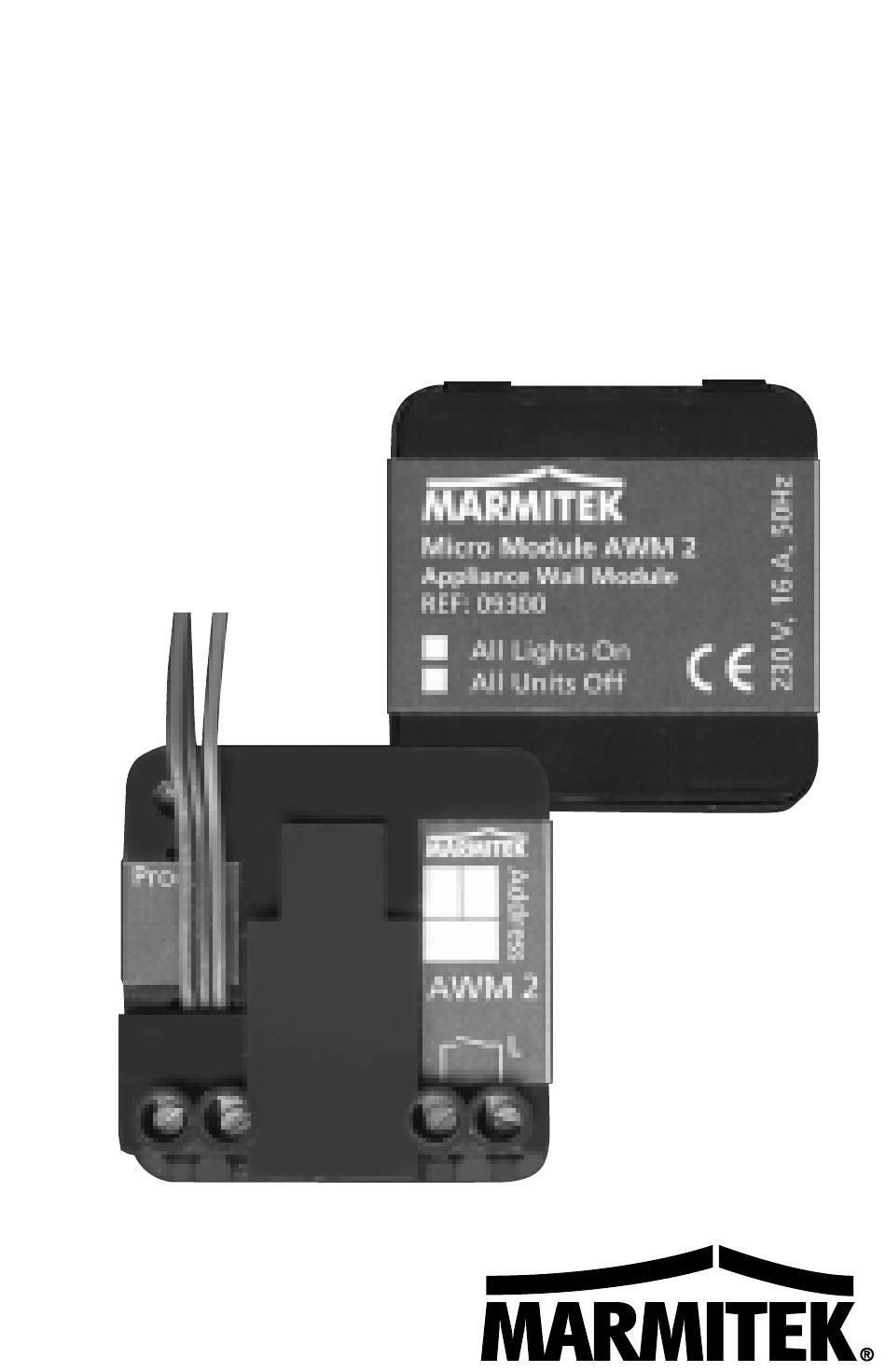

MicroModule
AWM2
Marmitek X10 transmitter for 2 addresses
with a built-in appliance module.
AWM2-201201

Werbung

loading

Inhaltszusammenfassung für Marmitek MicroModule AWM2

  • Seite 1 MicroModule AWM2 Marmitek X10 transmitter for 2 addresses with a built-in appliance module. AWM2-201201...
  • Seite 2 2. Anschlusspunkt belasting 4. Indicator light (LED) Schaltkabel 3. Nulklemmen 5. Set up button 3. Nulklemmen 4. LED indicator 6. Wire connections 4. LED Anzeige 5. Programmeerknopje to wall switches 5. Programmierknopf 6. Aansluitdraden voor 6. Anschlussdrähte schakelaars Schalter MARMITEK...
  • Seite 3 • Execute Macro’s and preferred scenarios of a conventional switch (e.g. along with Marmitek ActiveHome). Functions • X10 Transmitter for 2 Marmitek X10 addresses and the commands ON and OFF. • Built-in appliance module (16A). • Two way Marmitek X10 communication.
  • Seite 4 At the same time the programmed address will transmit the new status of the appliance module through the power line. Due to this Marmitek X10 transmission you are able to switch other Marmitek X10 modules (set to the same address).
  • Seite 5 "address +1" will be transmitted (e.g. when A3 is programmed as the base address then the Marmitek X10 address A4 will be sent by using input 2). If the status in the MicroModule was ON, an OFF command will be transmitted. If the status in the MicroModule was OFF, an ON command will be transmitted.
  • Seite 6 Neutral • Connect the phase, neutralize and load wire to the terminals of the MicroModule AWM2. • Connect the thin wires of the built-in module to the wall switch. Connect the blue wire to clamp P of the wall switch.
  • Seite 7 60 seconds. Exit setup mode • Press the setup button once shortly; The red LED will turn off now. You can also wait for at least 60 seconds so that the MicroModule will exit the setup mode automatically. MICROMODULE AWM2...
  • Seite 8 SAIX Activate or exit the setup mode. Programming the X10 address and the various options The chart below shows the various possibilities to program the MicroModule AWM2 Factory Programmable Command Light defaults blinks Address A1 Address A2 to P16 2x Address Doesn’t respond...
  • Seite 9 For programming the Marmitek X10 address and options you will be able to use any Marmitek X10 controller or remote control. For the following explanation we used a Marmitek 8-in-1 remote control to program the preferred settings (When you use an RF remote control like the Marmitek 8-in-1, then a TM13 Plug-in Transceiver is required to convert the RF signals to the X10 commands on the power line).
  • Seite 10 X10 transmission 1 pulse burst at 0° and 180° Signal sensitivity 25mVpp … 6Vpp at 120 kHz ± 4kHz Signal to Noise ratio 1,35 : 1 Connections up to 2,5 mm Approvals NEN-EN-IEC 60669-2-1 and NEN-EN-IEC 60669-2-2 Made in Holland MARMITEK...
  • Seite 11 X-10-Befehl über das Lichtnetz. Mit dem zweiten Schalter können für eine zweite X-10 Adresse AN/AUS-Befehle gesendet werden. • Adressen sind über das Lichtnetz mit Hilfe jedes Marmitek X-10 Senders programmierbar (z.B. Fernbedienung oder Computerinterface). • Eine frei programmierbare Adresse (A1 .. P16). Die zweite Adresse...
  • Seite 12 AUS, je nach dem letzten Stand. Gleichzeitig wird die Statusänderung des Gerätemoduls über das Lichtnetz zur programmierten Adresse geschickt. Hierdurch können andere Marmitek X-10 Module auf der gleichen Adresse auch geschaltet werden, oder kann die Statusänderung bei anderen MicroModulen z.B. beim Computerinterface gemeldet werden (aktivieren Macro’s, Statusanzeige usw.).
  • Seite 13 Modulen AN, so wird ein AUS Befehl verschickt. War der Status in den Modulen AUS, so wird ein AN Befehl verschickt. Hierdurch können Marmitek X-10 Module über das Lichtnetz fernbedient werden, oder können Macro’s im Computerinterface aktiviert werden.
  • Seite 14 Anschlusspunkten des MicroModules AWM2. • Verbinden Sie die dünnen Drähte des Einbaumoduls mit dem Schalter. Schliessen Sie das blaue Kabel auf die P-Klemme des Schalters an. prog. SAIX • Plazieren Sie das Modul gegen die Rückseite des Einbaurahmens, hinter der Verkabelung. MARMITEK...
  • Seite 15 Programmierstand gebracht werden. Dies geschieht wie folgt: • Drücken sie den Programmierknopf wenigstens 3 Sekunden ein. Nachdem die Taste losgelassen wurde, brennt die rote LED- Anzeige. • ACHTUNG: Wenn innerhalb von 60 Sekunden kein Einstellbefehl empfangen wird, verlässt das Modul automatisch den Programmierstand. MICROMODULE AWM2...
  • Seite 16 LED blinkt Adresse 1 Adresse 2 .. P16 2x Adresse Reagiert nicht Reagiert auf 2x Alle Lampen an auf alle Lampen an alle Lampen an Reagiert nicht auf Reagiert auf 2x Alle Geräte aus alle Geräte aus alle Geräte aus MARMITEK...
  • Seite 17 Die Adresse und die Optionen können mit jedem Marmitek X-10 Sender oder Fernbedienung programmiert werden. In dem nachstehenden Beispiel gehen wir aus vom Programmieren mit der Marmitek 8in1-Fernbedienung (wenn Sie mit einer HF-Fernbedienung wie der 8in1 programmieren, vergessen Sie dann bitte nicht, auch einen TM13 Transceiver zu verwenden, so dass die Befehle der 8in1- Fernbedienung auf das Lichtnetz gebracht werden).
  • Seite 18 X10 Durchgabe 1 puls burst auf 0˚ und 180˚ Signal Starke 25mVpp … 6 Vpp at 120 kHz ± 4kHz Signal / Rausch verhaltnis 1,35 : 1 Anschlussbereich Bis 2,5 mm Norm NEN-EN-IEC 60669-2-1 en NEN-EN-IEC 60669-2-2 Made in Holland MARMITEK...
  • Seite 19 MicroModules). • Aansturen van Macro’s/Scenario’s door bediening van een conventionele schakelaar (m.b.v. Marmitek ActiveHome). Functies • X10 zender voor twee Marmitek X10 adressen en de functies AAN en UIT. • Ingebouwde apparaatmodule (16A). • Tweeweg Marmitek X10 communicatie.
  • Seite 20 SCHAKEL DE HOOFSCHAKELAAR UIT. N.B. DE BLAUWE DRAAD (COMMON) IS IN DE MODULE VERBONDEN MET DE NULKLEMMEN (N). Beschrijving van de draden van de Marmitek AWM2 MicroModule Blauw: gemeenschappelijke ("0" draad) Bruin: Ingang 1, Geprogrammeerde adres+ schakelt de ingebouwde apparaatmodule...
  • Seite 21 AAN dan wordt een UIT commando verzonden. Was de status in de module UIT dan wordt een AAN commando verzonden. Hierdoor kunnen Marmitek X-10 modules op afstand via het lichtnet worden bestuurd of kunnen Macro’s in de computerinterface worden geactiveerd.
  • Seite 22 • Monteer de dunne draden van de inbouwmodule aan de schakelaar. Sluit de blauwe draad aan op de P klem van de schakelaar. prog. SAIX • Plaats de module tegen de achterzijde van de inbouwdoos achter de bedradingen. • De module kan nu geprogrammeerd worden (zie hoofdstuk programmeren). MARMITEK...
  • Seite 23 • LET OP! Indien binnen 60 seconden geen instelcommando ontvangen wordt, gaat de module automatisch uit de programmeerstand. Opheffen programeerstand • Druk éénmaal kort op het programmeerknopje; de rode LED is nu uit, of wacht 60 seconden waardoor de programmeerstand automatisch wordt opgeheven. MICROMODULE AWM2...
  • Seite 24 All Units Off All Units Off 2x All units off Het adres en de opties kunnen geprogrammeerd worden met iedere Marmitek X10 controller of afstandbediening. In het onderstaand voorbeeld gaan we uit van het programmeren met behulp van de MARMITEK...
  • Seite 25 • Stel uw afstandsbediening (zie gebruiksaanwijzing 8in1. afstandsbediening) en TM13 transceiver in op huiscode E. • Breng de MicroModule in de programmeerstand. • Druk op de Marmitek X10 toets (huisje) van de 8in1 afstandbediening en daarna op cijfertoets 4. • Druk 2x op de ON toets.
  • Seite 26 X10 transmissie 1 puls burst op 0˚ en 180˚ Signaal gevoeligheid 25mVpp … 6 Vpp at 120 kHz ± 4kHz Signaal / ruis verhouding 1,35 : 1 Aansluitbereik Tot 2,5 mm Normen NEN-EN-IEC 60669-2-1 en NEN-EN-IEC 60669-2-2 Made in Holland MARMITEK...
  • Seite 27 MICROMODULE AWM2...
