Montage- und Pflegeanleitung

D
Damit Sie die hohe Funktionalität und den erstklassigen Komfort der
BLANCO Küchenarmaturen nutzen können, haben wir die wichtigsten
Produktinformationen hier für Sie zusammengestellt.
Teileliste BLANCOZIROS Control HD / HD
1 1 Hebel
2 2 Schraube am Hebel
Kappe am Hebel
3 3
Kartuschensicherungsmutter
4 4
Kartusche
5 6
6 7 Auslauf
8 Stabilisierungsdreieck
Sockel
7 9
Montageset
8 10
Flexschlauch
9 11
10 12 Strahlregler
11 13 O-Ringe
12 14 Set Kunststoffringe
Dichtungen
13 15
Sicherungsschraube Auslauf
14 18
15 Bedienelement Ablauffernbedienung
16 Zugstange mit Führungsrohr
17 Stabilisierungsdreieck
Technische Daten
Anwendungsbereich
• Druckspeicher und Durchlauferhitzer
• Nicht für Niederdruckspeicher/Boiler geeignet
Betriebsdruck
• Min. 0,5 Bar
• Max. 10,0 Bar
Temperatur
• Max. 70°C
Hinweis
Druckdifferenzen zwischen Kalt- und Warmwasser-
anschluss sollen kleiner als 3 Bar sein, da sonst das
Mischungsverhältnis von der Hebelstellung abweicht.
Symbole
richtig falsch
1

Installation

Abbildungen
1 Hahnlochbohrung: 35 mm
–
2 6
7 Eckventile durchspülen
8 Empfehlung: Schmutzfilter einbauen
–
9 13
weitere Abbildungen auf der hinteren Ausklappseite
14 Perlator/Strahlregler spülen
Kontrolle nach Fertigstellung der Montage:
Dichtigkeit, Bewegungsfunktion, voller Wasserstrahl
Pflege
Bitte beachten Sie die Hinweise und Abbildungen
auf der hinteren Ausklappseite
Abbildungen
–
15 17
18 – 19
20 – 22

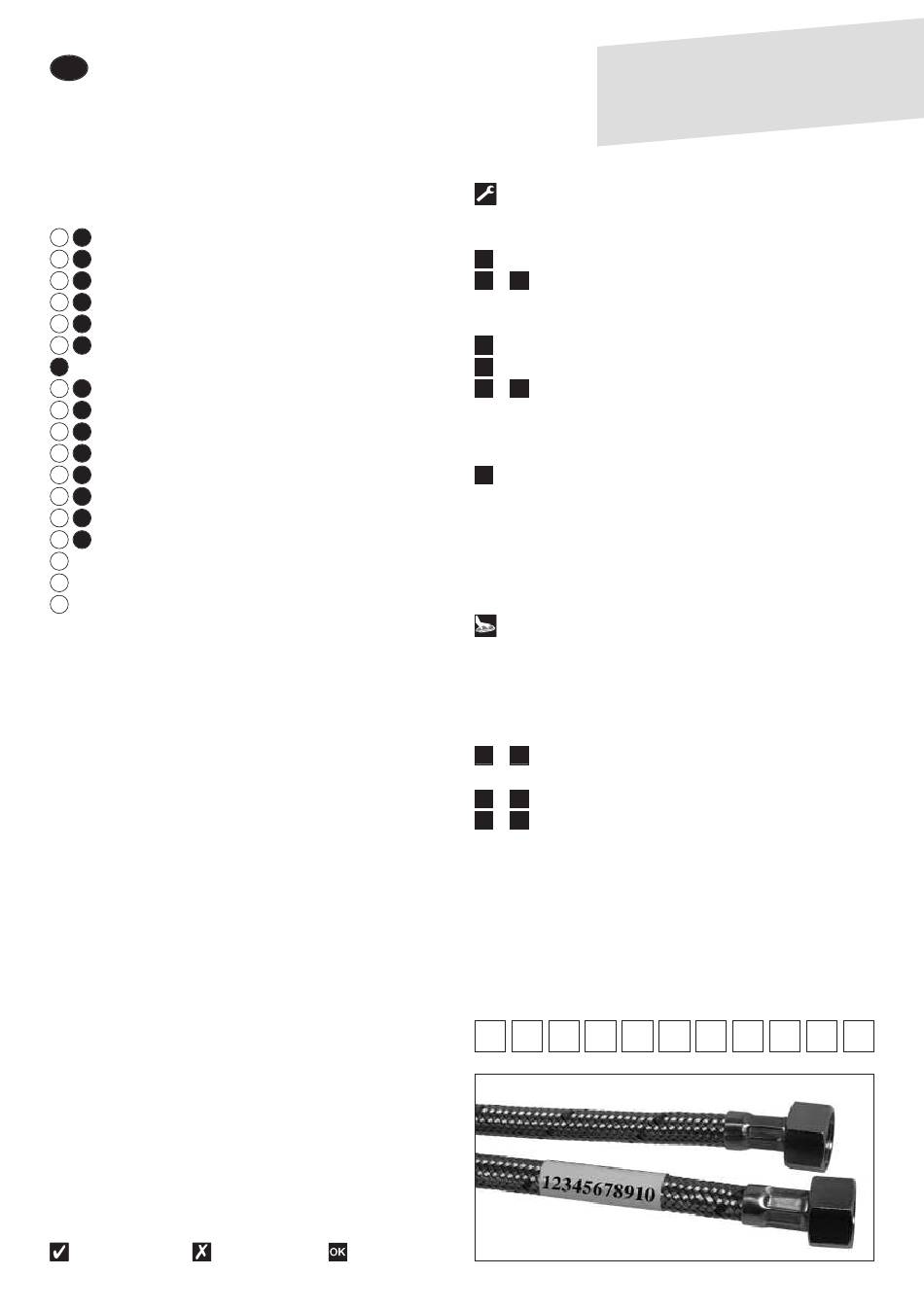

Wichtig
Für eventuelle Rückfragen bitte hier die 11-stellige
Artikelnummer (siehe Banderole am Kaltwasser-
schlauch Ihrer Armatur) eintragen.
Beispiel
empfohlen
W ir g ra tu li e re
d ie s e r B L A N C
w ü n s c h e n Ih n
Armatur befestigen
ACHTUNG: Dichtung zwischen Armatur
und Auflagefläche nicht vergessen!
Anschlussleitungen befestigen
Weiches (Mikrofaser-)Tuch und milde
Reinigungsmittel benutzen
Vorsicht mit harten Gegenständen
Reinigung des Perlators/Strahlreglers mit Essig
K a u f
n Ih n e n z u m
a tu r u n d
O K ü c h e n a rm
e d a m it !
e n v ie l F re u d
