Montage- en onderhoudsinstructies
NL
Om ervoor te zorgen dat u de hoge functionaliteit en het eersteklas
comfort van de BLANCO keukenkranen ten volle kunt benutten, hebben
wij de belangrijkste productinformatie hier voor u op een rijtje gezet.
Onderdelenlijst
BLANCOZIROS Control HD / HD
1 1 Hendel
Schroefje voor hendel
2 2
Kapje op de hendel
3 3
Borgring cartouche
4 4
5 6 Cartouche
6 7 Lichaam
Stabilisatiedriehoek
8
Sokkel
7 9
Montageset
8 10
9 11 Flexibele slangen
10 12 Straalregelaar
11 13 O-ringen
Set kunststof ringen
12 14
Afdichtringen flexibele slangen
13 15
14 18 Schroef afvoerbuis
15 Bedieningselement afstandsbediening afvoer
16 Trekstang met geleidebuis
Stabilisatiedriehoek
17
Technische gegevens
Toepassingsgebied
• Accumulator en geiser
• Niet geschikt voor lagedrukreservoir /boiler
Werkdruk
• min. 0,5 bar
• max. 10,0 bar
Temperatuur
• max. 70°C
Opmerking
Drukverschillen tussen koud- en warmwateraansluiting
moeten kleiner zijn dan 3 bar, omdat anders de
mengverhouding van de hendelstand afwijkt.
Symbolen
juist onjuist aanbevolen
W ij b e d a n k e n
v a n d e z e B L A
Installatie
Afbeeldingen
1 Boring kraangat: 35 mm
- Kraan bevestigen
2 6
NB: Vergeet de afdichting tussen de
kraan en het steunvlak niet.
7 Hoekventielen doorspoelen
8 Aanbeveling: vuilfilter inbouwen
- Aansluitleidingen bevestigen
9 13
Meer afbeeldingen op de achterste uitklapbare pagina
14 Schuimstraler/straalregelaar spoelen
Controle na voltooiing van de montage:
dichtheid, bewegingsfunctie, volle waterstraal
Onderhoud
Raadpleeg a.u.b. de aanwijzingen en afbeeldingen
op de achterste uitklapbare pagina
Afbeeldingen
- Gebruik een zachte (microvezel-) doek en een
15 17
mild reinigingsmiddel
18 - 19 Wees voorzichtig met harde voorwerpen
20 - 22 Reiniging van de schuimstraler/straalregelaar
met azijn
NB

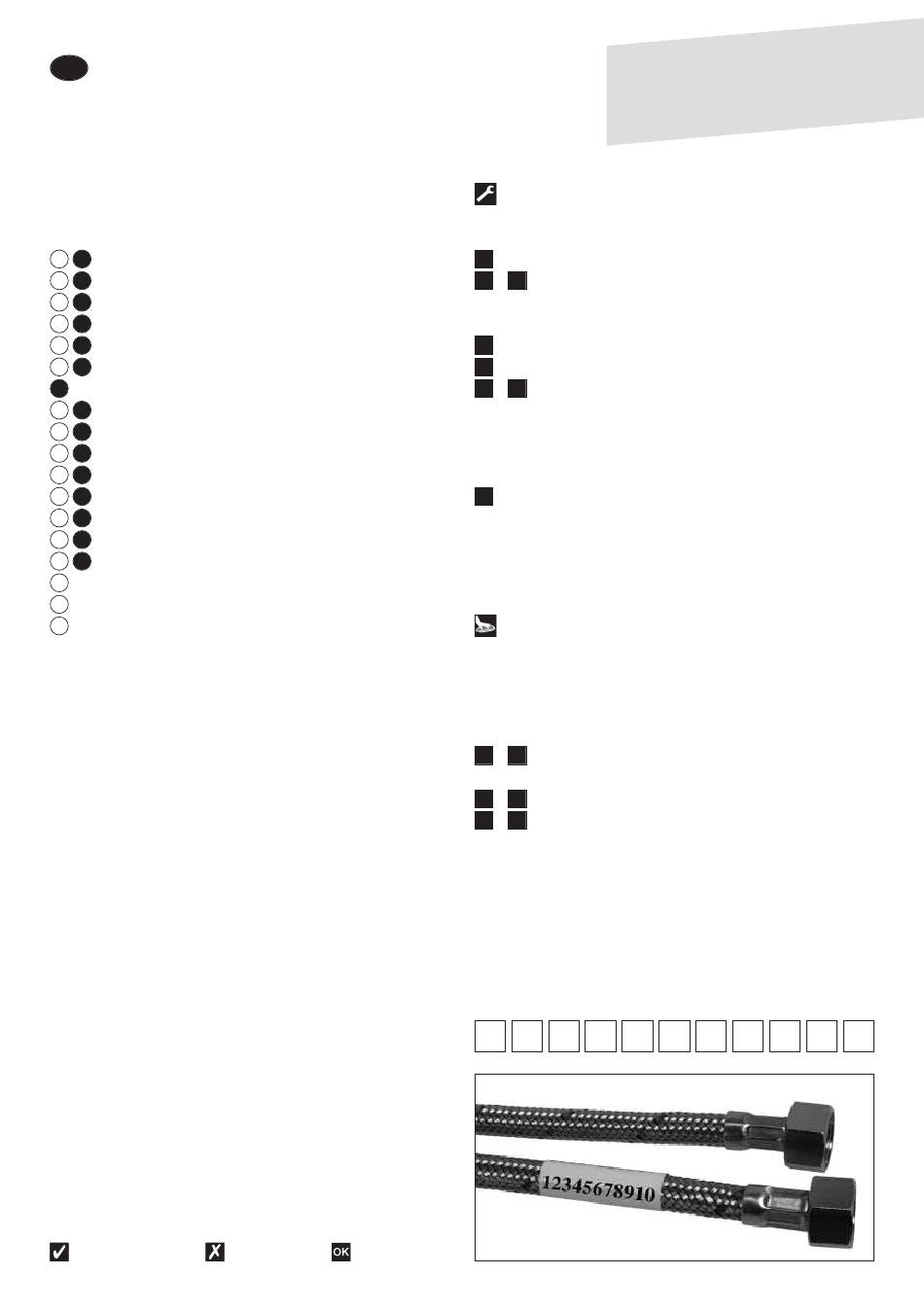

Voer voor nadere inlichtingen a.u.b. hier het
11-cijferige artikelnummer in (zie omhulsel op de
koudwaterslang van uw mengkraan).
Voorbeeld
n k o o p
U v o o r d e a a
ra a n e n
N C O k e u k e n k
v e e l p le z ie r m
w e n s e n U e r
e e !
