Asennus- ja hoito-ohjeet
FIN
Olemme koonneet tähän tärkeimmät BLANCO-keittiöhanojen
tuotetiedot, jotta pystyisit käyttämään hyväksesi hanojen monipuolista
toiminnallisuutta ja ensiluokkaista mukavuutta.
BLANCOZIROS / Control HD
osaluettelo
1 1 Käyttövipu
Ruuvi käyttövivussa
2 2
Suojus käyttövivussa
3 3
Säätösylinterin kiinnitysmutteri
4 4
5 6 Säätösylinteri
6 7 Juoksuputki
Tukikappale
8
Jalusta
7 9
Asennussarja
8 10
9 11 Taipuisa letku
10 12 Poresuutin
11 13 O-renkaat
Muovirengassarja
12 14
Tiivisteet
13 15
14 18 Juoksuputken varmistusruuvi
15 Altaan koripohjaventtiilin käyttövipu
16 Vetotanko ohjainputkella
Tukikappale
17
Tekniset tiedot
Käyttöalue
• Lämminvesivaraajat ja läpivirtauslämmittimet
• Ei sovellu pienpainevaraajille/boilereille
Käyttöpaine
• Min. 0,5 bar
• Max. 10,0 bar
Lämpötila
• Max. 70° C
Huom
Kylmä- ja lämminvesiliitännän paine-eron on oltava
alle 3 baria, koska sekoitussuhde poikkeaa muuten
vivun asennosta.
Symbolit
oikein
9
väärin suositus
O n n it te lu m m
Asennus
Kuvat
1 Hanareikä: 35 mm
- Hanan kiinnittäminen
2 6
HUOM: Hanan ja asennuspinnan välistä
tiivistettä ei saa unohtaa!
7 Kulmaventtiilien huuhtelu
8 Suositus: asenna roskasiivilä
- Liitäntäjohtojen kiinnitys
9 13
Lisää kuvia takasivun käänteessä
14 Poresuuttimen huuhtelu
Tarkista asennuksen päätyttyä:
tiiviys, liikkeet, veden virtaus
Hoito
Menettele takasivun käänteessä annettujen
ohjeiden ja kuvien mukaisesti
Kuvat
- Käytä pehmeää (mikrokuitu)liinaa ja mietoa
15 17
pesuainetta
18 - 19 Ole varovainen kovien esineiden kanssa
20 - 22 Poresuutin puhdistetaan etikalla
Tärkeää

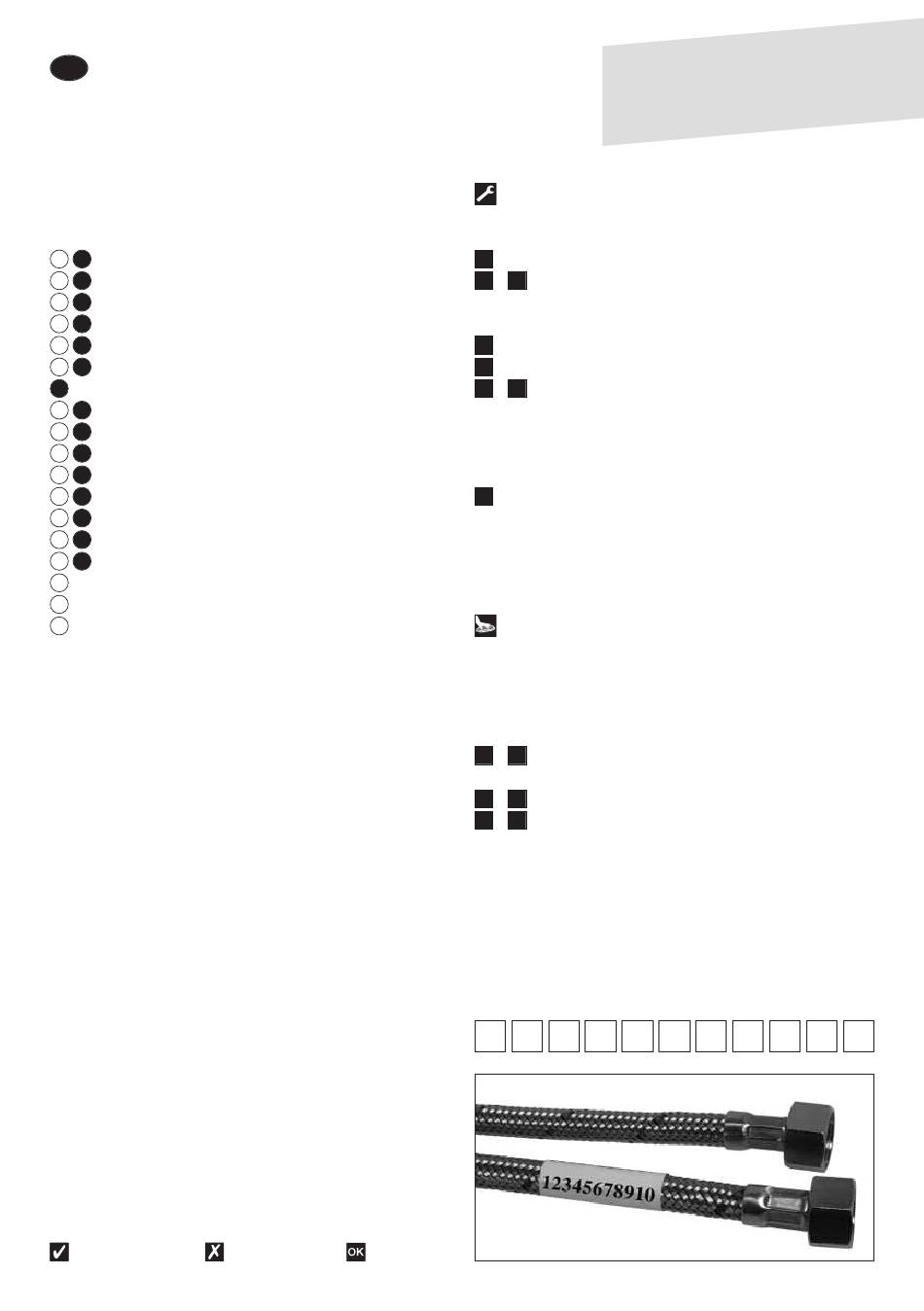

Merkitse tähän mahdollisia yhteydenottoja
varten 11-numeroinen tuotenumero (merkitty hanan
kylmävesiletkun vyötteeseen)
Esimerkki
e it ti ö h a n a n
e B L A N C O - k
T o iv o ta m m e
h a n k in n a s ta .
d e n h a n a s i k a
p a lj o n il o a u u
s in u ll e
n s s a .
