Montering- och skötselanvisning
S
För att ni ska kunna utnyttja den höga funktionaliteten och förstklassiga
komforten hos BLANCO köksblandare har vi här sammanfattat de
viktigaste produktinformationerna.
Detaljlista
BLANCOZIROS Control HD / HD
1 1 Vred
Skruv för vred
2 2
Täckpropp vred
3 3
Mutter
4 4
5 6 Keramisk tätning
6 7 Utloppspip
Stabliseringstriangel
8
Sockel
7 9
Monteringssats
8 10
9 11 Flexibel slang
10 12 Strålsamlare
11 13 O-ringar
Packningsset
12 14
Tätningar
13 15
14 18 Säkringsskruv utloppspip
15 Spak för fjärrmanövrering av avlopp
16 Dragstång med styrningsrör
Stabliseringstriangel
17
Tekniska data
Användningsområde
• Tryckackumulator och varmvattenberedare av
genomströmningstyp.
• Ej lämplig för lågtrycksackumulator /
varmvattenberedare utan genomströmning.
Drifttryck
• min. 0,5 bar
• max. 10,0 bar
Temperatur
• max. 70° C
Information
Tryckskillnader mellan kall- och varmvattenanslutningen
bör vara lägre än 3 bar, då i annat fall
blandningsförhållandet avviker från spakens läge.
Symboler
rätt fel
Bilder
ytterligare bilder på den bakre utvikbara sidan
14
Kontroll efter avslutad montering
Täthet, rörlighet, full vattenstråle
Var vänlig observera anvisningarna och bilderna
på den bakre utvikbara sidan
Bilder
15
18
20
Viktigt

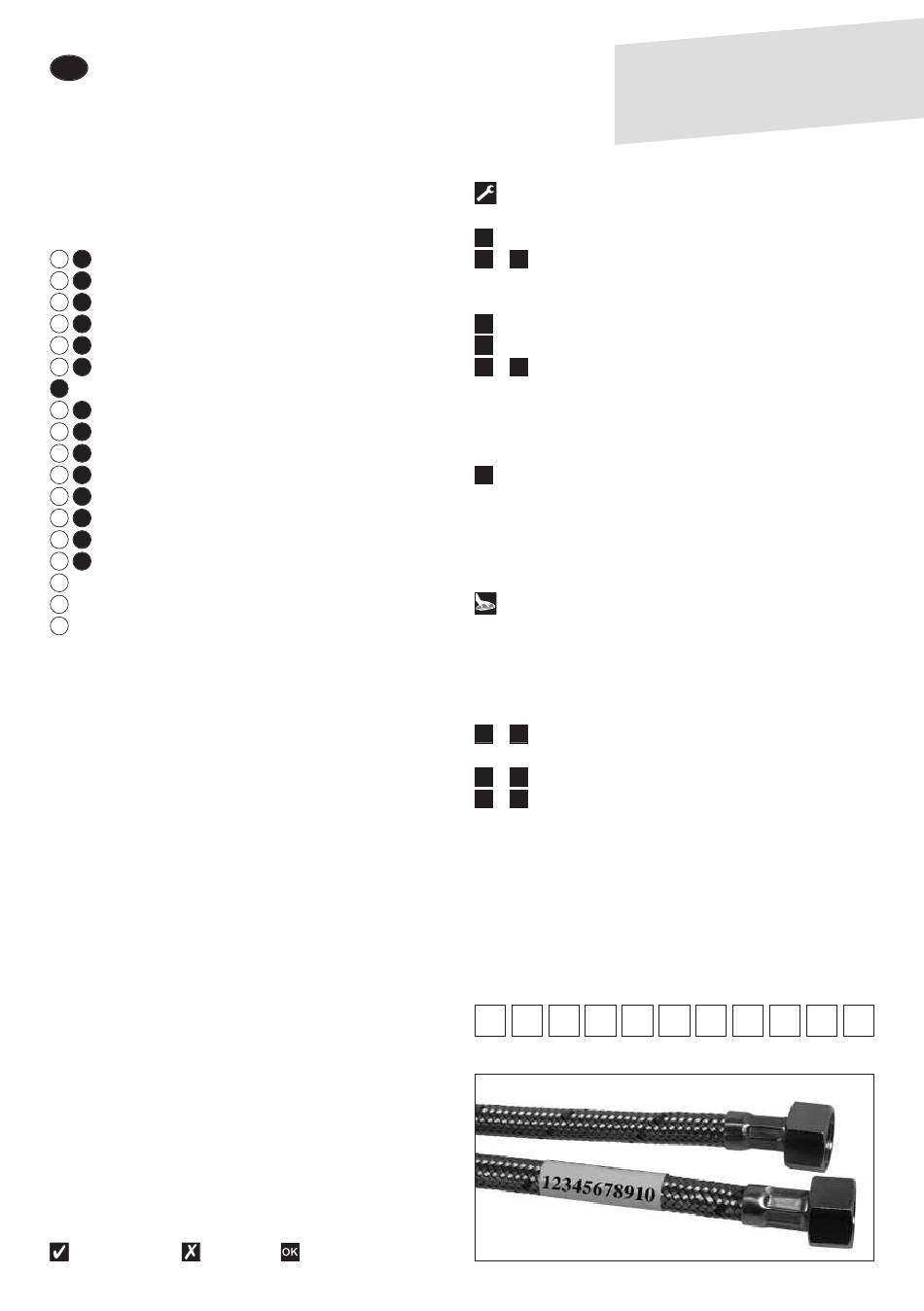

Var vänlig ange det 11-siffriga artikelnumret vid
eventuella frågor (se banderollen på blandarens
kallvattenslang).
rekommenderas
V i g ra tu le ra r E
Installation
1 Hål för kran: 35 mm
2 - 6 Fastsättning av blandaren
OBSERVERA: Glöm ej packningen mellan
blandaren och anläggningsytan.
Rengöring av hörnventilerna
7
8 Rekommendation: Bygg in smutsfilter
9 - 13 Fastsättning av flexibla slangarna
Rengöring av strålsamlaren
Skötsel
- Använd mjuk trasa (av microfiber) och milt
17
rengöringsmedel
- Var försiktig med hårda föremål
19
- 22 Rengöring av strålsamlaren med ättika
Exempel
tt b ra v a l.
N i h a r g jo rt e
d e n n a
r ti ll k ö p e t a v
s b la n d a re .
B L A N C O k ö k
