Monterings- og vedligeholdelsesvejledning
DK
For at du kan få fuldt udbytte af BLANCO køkkenarmaturernes funktionaliteter
har vi nedenfor samlet de vigtigste produktinformationer.
Liste over enkeltdele
BLANCOZIROS Control HD / HD
1 1 Greb
Skrue på greb
2 2
Hætte på greb
3 3
Kartuschelåsemøtrik
4 4
5 6 Kartusche
6 7 Udløb
Stabiliseringstrekant
8
Sokkel
7 9
Montagesæt
8 10
9 11 Flexslange
10 12 Stråleregulator
11 13 O-ringe
Sæt kunststofringe
12 14
Tætninger
13 15
14 18 Sikringsskrue udløb
15 Betjeningselement udløbsfjernbetjening
16 Trækstang med føringsrør
Stabiliseringstrekant
17
Tekniske data
Anvendelsesområde
• Trykbeholdere og gennemløbsvandvarmere
• Ikke egnet til lavtryksbeholdere/el-vandvarmere
Driftstryk
• Min. 0,5 bar
• Maks. 10,0 bar
Temperatur
• Maks. 70° C
Vigtigt
Trykforskelle mellem koldt- og varmtvandstilslutning
skal være mindre end 3 bar, da blandingsforholdet
ellers afviger fra stillingen på grebet.
Symboler
rigtigt forkert
Installation
Illustrationer
1 Hanehulsboring: 35 mm
-
2 6
7 Gennemskylning af stopventiler
8 Anbefaling: Montering af snavsfilter
-
9 13
Flere illustrationer på den bageste udklapsside
14 Skylning af perlator/stråleregulator
Kontrol efter færdiggørelse af monteringen:
Tæthed, bevægelsesfunktion, fuld vandstråle
Vedligeholdelse
Bemærk anvisningerne og illustrationerne på den
bageste udklapsside
Illustrationer
-
15 17
18 - 19
20 - 22
Vigtigt

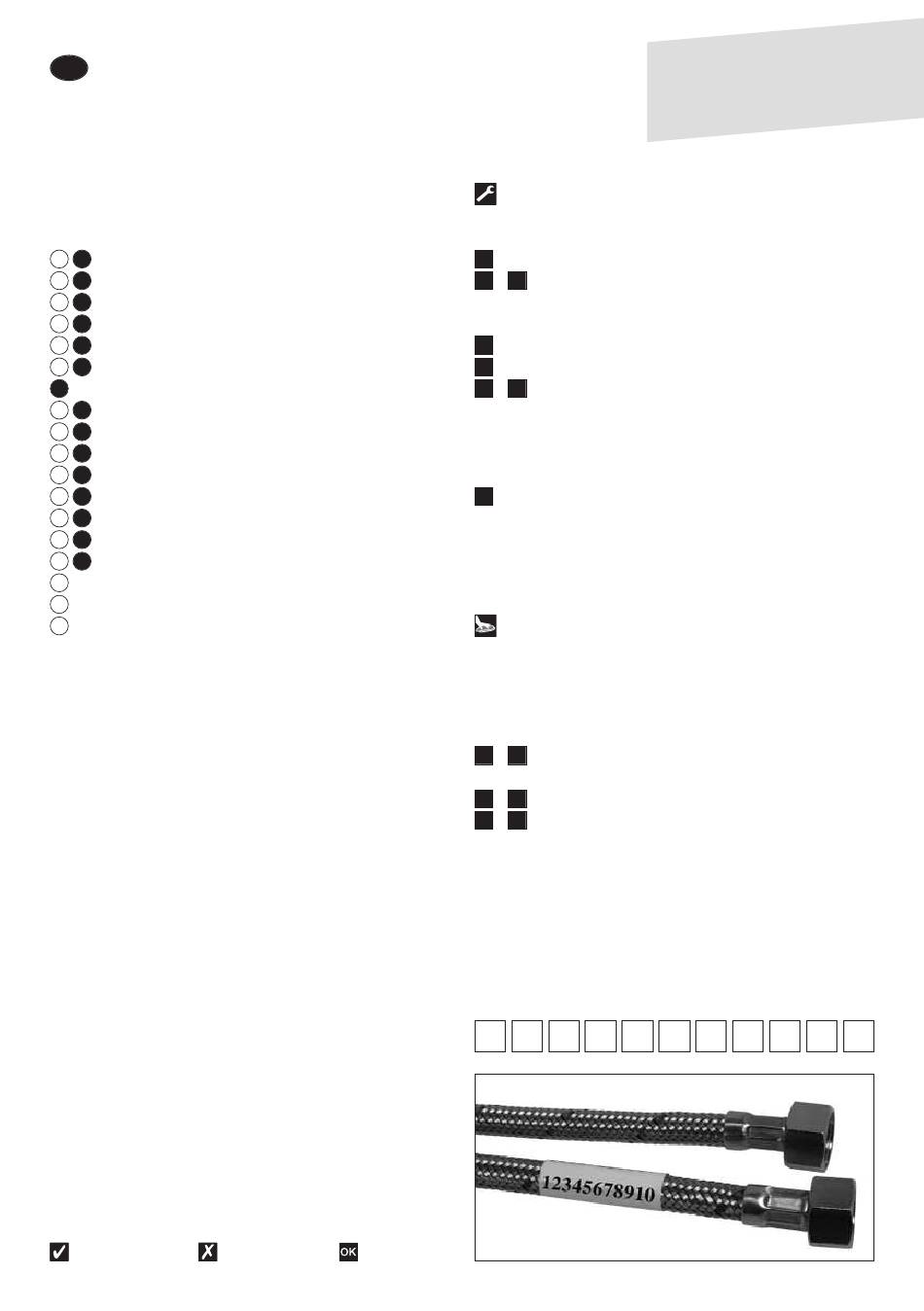

Ved eventuelle reklamationer skal det 11-cifrede
artikelnummer oplyses (se banderolen på
koldtvandsslangen til armaturet)
Eksempel
anbefalet
V i ø n s k e r d ig
k ø b e t a f d e tt e
k ø k k e n a rm a tu
m å få ri g ti g g
Fastgørelse af armaturet
VIGTIGT: Husk tætningen mellem armaturet
og anlægsfladen!
Fastgørelse af tilslutningsledninger
Benyt en blød (mikrofiber-) klud og et
mildt rengøringsmiddel
Vær forsigtig med hårde genstande
Rengøring af perlator/stråleregulator med eddike
ti ll y k k e m e d
B L A N C O
r o g h å b e r, d u
t.
o d g a v n a f d e
