Schritt 4
 Schließen Sie die erforderlichen Kabel an die Anschlüsse des Kameramoduls an
(siehe Kapitel „Pinbelegung" auf Seite 66).
 Schließen Sie das Netzteil an die Stromversorgung an.
 Schließen Sie einen FBAS-Monitor an den Video-Preview-Ausgang (Abb. 5-2) an.
 Richten Sie das Objektiv mit Hilfe der 3-Achsen Aufhängung aus und stellen Sie die
Brennweite und den Fokus ein.
 Trennen Sie den FBAS-Monitor.
 Setzen Sie den Verkleidungsring auf das Gehäuse und ziehen Sie die 3 Gehäuse-
schrauben mit einem T20 Torxschlüssel fest.
Deckenhaltebügel
www.dallmeier.com
arretiert
DDF4900HDV / DDF4500HDV

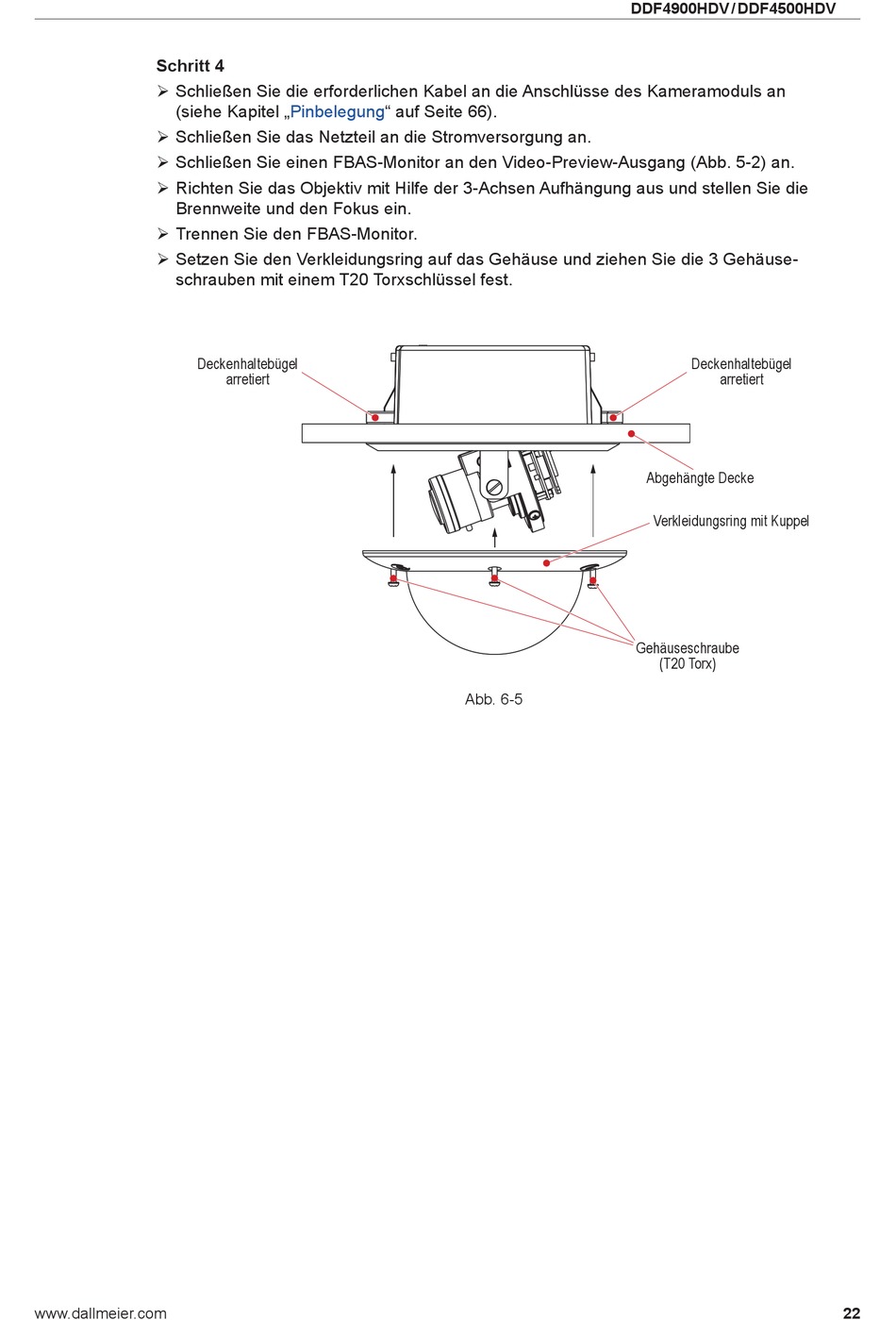

Abb. 6-5
Deckenhaltebügel
arretiert
Abgehängte Decke
Verkleidungsring mit Kuppel
Gehäuseschraube
(T20 Torx)
