Bauanleitung „ Advance Competition V2.0/
Leitwerk - steering gear "
Die Dämpfungs-fläche des Höhenleitwerks auf das vordere Ende
der Auflage kleben !!! Achtung, es empfiehlt sich die
Höhenleitwerksauflage zuerst mit 3mm Balsa aufzufüttern, damit
der Flapverbinder nachher frei beweglich ist !!!
Das Seitenleitwerk hinter dem Höhenleitwerk seitlich an den Rumpf
geklebt, und zwar auf die, beim Drehwurf, äußere Seite
(Rechtshänder kleben es rechts an).

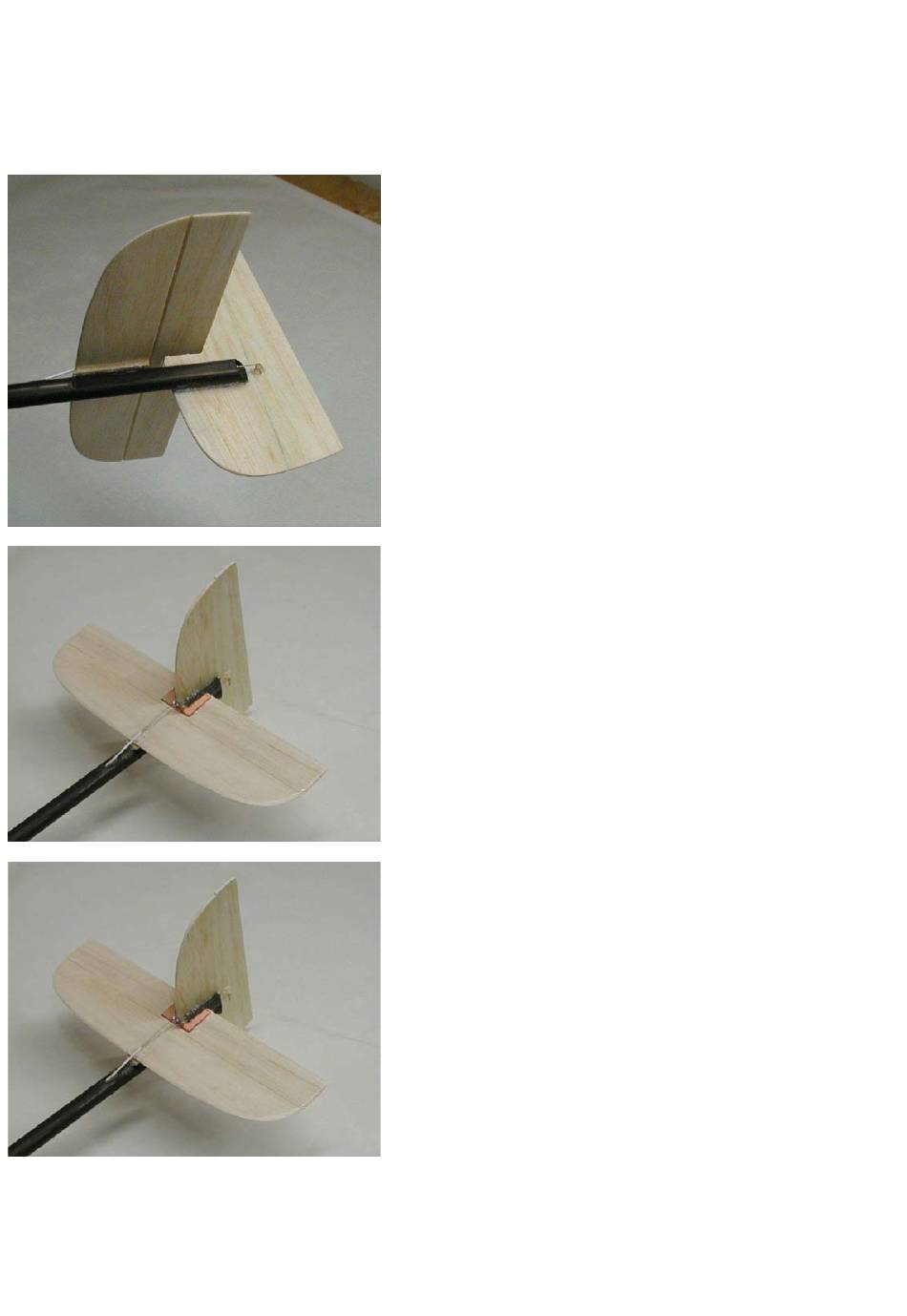

Die Abbildung zeigt die Montage für Linkshänder.
Die Züge werden im Rumpf mit Sekundenkleber befestigt. Der
Höhenruderzug tritt ca. 30mm vor dem Leitwerk aus dem Rumpf
aus, das SLW wird direkt hinter der Auflage angelenkt.
