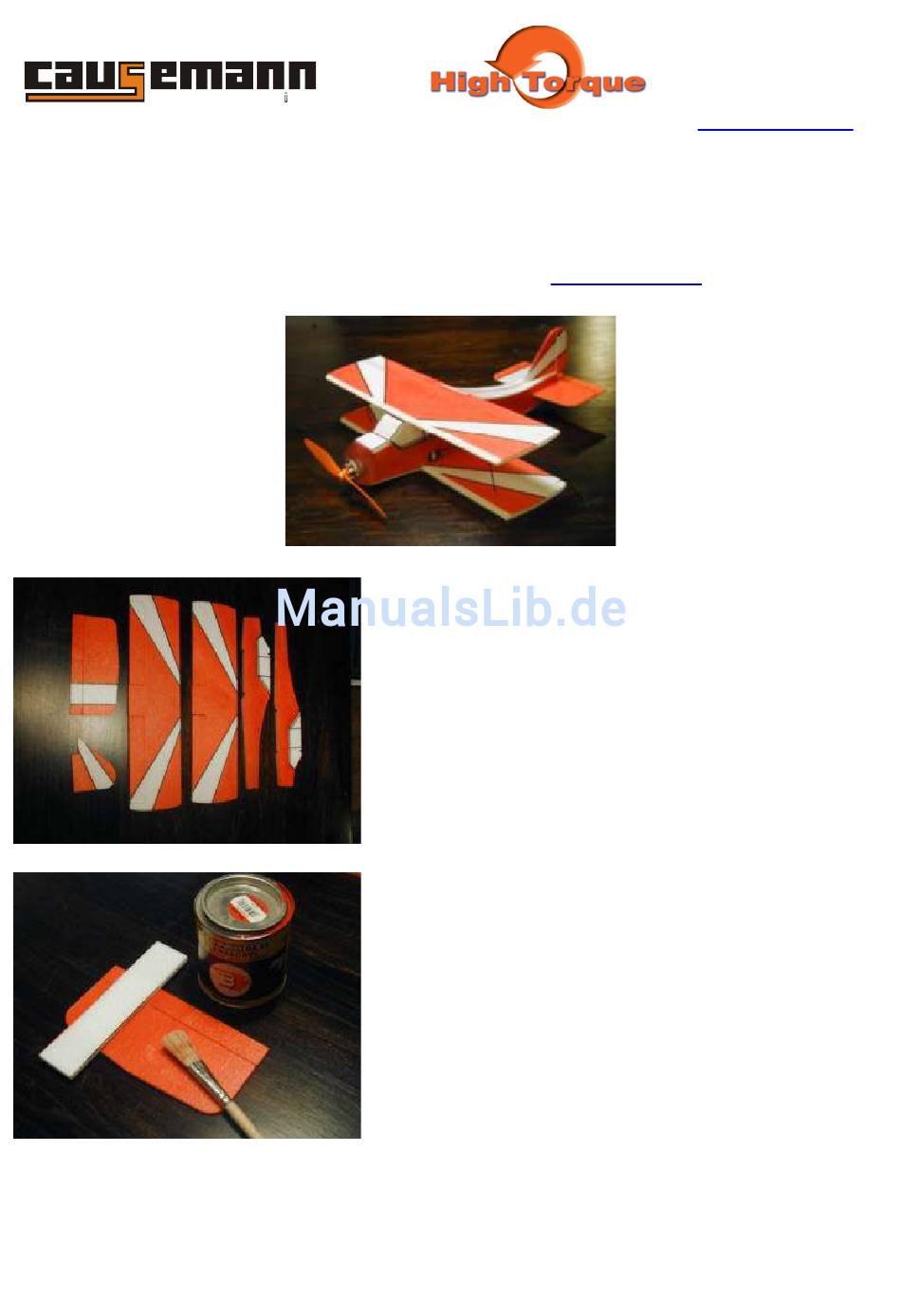

D-33330 Gütersloh + C o K G I n g e n i e u r b Gneisenaustraße 13 http://www.causemann.de Email: causemann@high- torque.de Bauanleitung „Zaunkönig DE“ Sie finden diese Anleitung mit farbigen Bildern auch im Internet unter: www.causemann.de Menüpunkt „Manuals“...
Seite 2
Nach dem die Farbe getrocknet ist, mit einem dicken schwarzen Filzstift die Kante nachziehen. Alle kleinen Unregelmäßigkeiten in der Farbkante werden so überdeckt. Mögliche Klebstoffe: Uhu Por (Stryro-Kontaktkleber) – 2 Komponnentenharz – Weißleim – Heißkleber (Hitze auf Probestück prüfen, ev. Stecker ziehen und –...
Seite 3
Querruder-Servos: Wollen Sie mit einem oder zwei Servos fliegen? Wie beim angelenkten Seitenruder reine Geschmacksache. Ein Servo reicht für die nötige Ruderkraft völlig aus, zwei Servos geben die Möglichkeit, die Querruder als Landeklapen zu benutzen oder als Flaps zum Höhenruder zu mischen. Hier wird die Montage mit zwei Servos gezeigt.
Seite 4
Seitenuder Anlenkung mit 1,5 mm Kohlestab. Alle Servos und Empfänger im Reaum über dem Flügel unterbringen. Dort ist reichlich Platz, aber lassen Sie auch noch Platz für den Akku. Also die Servos und Empfänger im unteren Bereich montieren. Motor einbauen. Für den Motorsturz richten Sie sich nach dem Winkel des Motorspantes.
Seite 5
Tiefzieh-Motorhaube anpassen und mit Tesa befestigen. Flächenstreben aus beiliegendem 1,5mm Kohlestab anfertigen und mit Epoxy einkleben. Position nach Geschmack bei ca. 1/3 Flügeltiefe. Schwerpunkt des Modells: 10-12mm hinter der Vorderkante (Nasenleiste) des unteren Flügels. Bitte schicken Sie uns Bilder Ihres Modells für unsere Galerie.
