Arthrex AR-8315 Handbuch

Wireless footswitch
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 72

Quicklinks

Diese Anleitung herunterladen

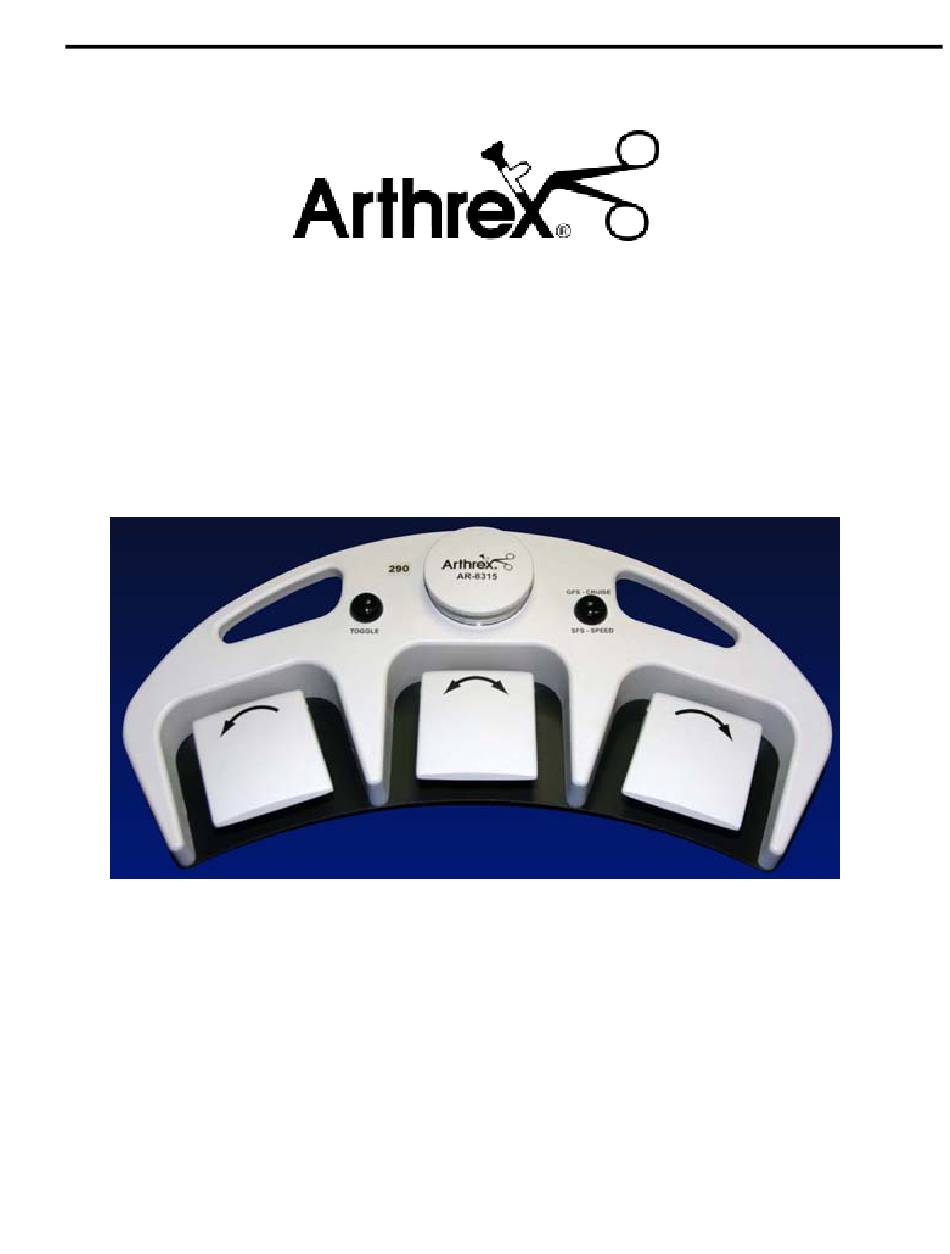

AR-8315 Wireless Footswitch
Operator's Manual
P/N LM0659 Rev. 3
Page 1 of 281

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Arthrex AR-8315

Inhaltszusammenfassung für Arthrex AR-8315

  • Seite 1 AR-8315 Wireless Footswitch Operator’s Manual P/N LM0659 Rev. 3 Page 1 of 281...

  • Seite 2: Inhaltsverzeichnis

    Contents English Guarantee Safety Definitions of Terminology Electromagnetic Interference Equipment Symbols Channel/Coding Receiver Front/Rear View Transmitter Battery Replacement Cleaning Specifications French Garantie Sécurité Définitions de Terminologie Interférence électromagnétique Symboles de l’appareil Canal/Codage Vue frontal du récepteur Vue de face du transmetteur Transmetteur Remplacement des piles Nettoyage Spécifications...
  • Seite 3 Contents Finnish Takuu Turvallisuus Termien määrittely Sähkömagneettinen häiriö Laitesymbolit Kanavointi/Koodaus Vastaanottimen etupuoli Lähettimen Etupuoli Paristojen vaihtaminen Lähetin Puhdistaminen Tekniset tiedot German Garantie Sicherheit Begriffserklärung Elektromagnetische Störungen Gerätesymbole Kanal/Kodierung Vorderseite des Empfängers Sender Auswechseln der Batterien Sender Reinigung Spezifikationen Italian Garanzia Sicurezza Definizioni della terminologia Interferenza Elettromagnetica...
  • Seite 4 Contents Norwegian Garanti Sikkerhet Forklaring av terminologi Elektromagnetisk forstyrrelse Symboler på utstyret Kanal/Kodning Mottaker sett forfra Sender sett forfra Utskifting av batterier Sender Rengjøring Spesifikasjoner Slovenian Garancija Varnost Definicije pojmov Elektromagnetna interferenca Simboli Kanal/Kodiranje Sprednja stran sprejemnika Sprednja stran oddajnika Zamenjava baterije Oddajnik Čiščenje Specifikacija...
  • Seite 5 Czech Záruka Bezpečnost Definice pojmů Elektromagnetické rušení Symboly zařízení Kanál/kódování Pohled na přijímač zpředu/zezadu Vysílač Výměna baterie Čištění Technické údaje Danish Garanti Sikkerhed Terminologi Elektromagnetisk interferens Udstyrssymboler Kanal / kodning Modtager set forfra / bagfra Transmitter Batteriudskiftning Rengøring Specifikationer Polish Gwarancje Zasady bezpieczeństwa Definicje terminologii...
  • Seite 6 Portuguese Garantia Segurança Definições de terminologia Interferência electromagnética Símbolos do equipamento Canal/Codificação Vista frontal/traseira do receptor Transmissor Substituição das pilhas Limpeza Especificações Slovakian Záruka Bezpečnosť Definície terminológie Elektromagnetické rušenie Symboly na zariadení Kanál/kódovanie Pohľad spredu a zozadu na prijímač Vysielač Výmena batérie Čistenie Špecifikácie...
  • Seite 7 Russian   гарантия Техника безопасности Определения терминов Электромагнитные помехи Символы Канал / кодировка Приемник, вид спереди Передатчик, вид спереди Замена элементов питания Передатчик Очистка Технические характеристики Romanian   Garanție Aspecte de siguranță Definiții termeni Interferență electromagnetică Simboluri echipament Canal / Codare Vedere din față...

  • Seite 8: Guarantee

    All wireless footswitches sold by Arthrex, Inc. are fully guaranteed as to materials and workmanship for a period of 1 year. Arthrex Inc. reserves the right to perform guarantee service operations in its own factory, at an authorized repair station, or in the customer’s installation.

  • Seite 9: Safety

    Periodically, whenever the integrity of the switch is in doubt, test all functions. Responsibility of the manufacturer Arthrex Inc. is responsible for the effects on safety, reliability, and performance if:  Assembly operations, extensions, readjustments, modifications, or repairs are carried out by persons authorized by Arthrex Inc.

  • Seite 10: Definitions Of Terminology

    The plasma devices will increase the switch latency significantly or prevent the signal from reception altogether. Do not use Arthrex’s infrared wireless switch in the vicinity of plasma video displays. Confirm what kind of display is in the area of operation prior to using the infrared wireless footswitch.
  • Seite 11 For continued safety and performance of the switch, it is recommended that the functionality and electrical safety of the switch be verified on an annual basis by an authorized Arthrex Inc. representative. Daily testing- It is essential that the footswitch be inspected everyday or before use.
  • Seite 12 Important Loss of signal- If the receiver does not receive a signal from the transmitter for a period of 1500ms it will shut off the outputs. However, once the transmission is restored the receiver will function normally. The infrared wireless footswitch operates in a non-line of site mode with 360 degrees of reception.

  • Seite 13: Electromagnetic Interference

     Reorient or relocate the other receiving device.  Increase the separation between the interfering equipment and this equipment.  If assistance is required, contact your Arthrex Inc. Representative. P/N LM0659 Rev. 3 Page 13 of 281...

  • Seite 14: Equipment Symbols

    Equipment Symbols The following is a list of symbols that may be used on products manufactured by Arthrex Inc. Some symbols may not appear on your unit. Table 1-2. Equipment Symbols ATTENTION: Consult accompanying documents ALTERNATING CURRENT (AC) EARTH GROUND...

  • Seite 15: Channel/Coding

    It also appears on a label on the top of the units. SPL9970214- XXXXXX These three digits denote Arthrex’s manufacturer’s code. example Unit label: The first two or three digits denote the manufacturer code; the last digit is the channel.

  • Seite 16: Receiver Front/Rear View

    Receiver Front View Name Description Power On indicator. The Power On indicator is green and indicates the unit is powered. Function Indicators 1-5 LED’s will light when pedal(s) or switch(s) are actuated. Transmitter low battery indicator There are audible and visual indications.When the red LED stays on constantly there is approximatly 8 hours of battery life remaining.
  • Seite 17 J1, AC adapter connector. Caution: AC adapter, use only part numbers shown below: Domestic- 120VAC, use part number 805-Z4 (Arthrex P/N AR-8315-02A) International- 230VAC, use part number 805-A5 (Arthrex P/N AR-8315-03A) Toggle switch. Switches between GFS (gas pedal footswitch) mode and SFS (standard footswitch) mode.

  • Seite 18: Transmitter

    Transmitter Front View Element Element Number Name Reverse Oscillate Forward Toggle GFS-Cruise SFS-Speed P/N LM0659 Rev. 3 Page 18 of 281...

  • Seite 19: Battery Replacement

    The o-ring seal should be replaced whenever it is damaged or its integrity is in question. Arthrex Inc. recommends the seal should be replaced at the minimum every third time batteries are replaced. When replacing the seal, lubricate it with petroleum jelly.

  • Seite 20: Cleaning

    Cleaning The following cleaning instructions are provided. CAUTIONS: ABRASION- Do not use abrasive cloth, sharp objects, or abrasive cleaners. DISCONNECTION- Detach the interconnect cables and the AC adapter from the receiver prior to cleaning and during disinfection. IMMERSION- Do not immerse the receiver, cables or connectors in any liquid or under running water.
  • Seite 21 Receiver CAUTION: The receiver is IPX1 rated and cannot be immersed in any liquids. Dampen a non-abrasive cloth with one of the following products; then wring out until slightly wet and gently rub soiled area until clean.  Isopropyl alcohol ...

  • Seite 22: Specifications

    Specifications  Range: Typically 40 feet  Latency: Typically 200 milliseconds  Transmitter battery life: 150 hours @ 50 % Duty cycle typical  Power consumption (transmitter): “STAND-BY” 250ua  Power requirements (receiver): 12VDC @ 200ma.  Receiver Output: Logic Level, 0-10.2vdc, SPST relays, 0.5 amp contacts ...
  • Seite 23 Interrupteur au pied sans fil AR-8315 Manuel d’utilisation P/N LM0659 Rev. 3 Page 23 of 281...

  • Seite 24: Garantie

    Tous les interrupteurs au pied sans fil vendus par Arthrex Inc. sont garantis pendant 1 an pièce et main d’œuvre. Arthrex Inc. se réserve le droit de procéder aux services lies à la garantie dans son usine, chez un réparateur agréé ou dans les locaux du client.

  • Seite 25: Sécurité

    Périodiquement, quand l’intégrité de l’interrupteur est en doute procéder à un test de toutes les fonctions. Responsabilité du fabricant Arthrex Inc. est responsable des effets relatifs à la sécurité, la fiabilité et les performances si :  Les opérations d’assemblage, les compléments, de réajustements, de modification ou de réparation sont effectuées par des personnes...

  • Seite 26: Avertissements

    (temps d’attente) de l’interrupteur ou empêcheront la réception du signal. Ne pas utiliser l’interrupteur infra rouge sans fil Arthrex dans les environs d’un écran vidéo plasma. Vérifier quel genre d’écran se trouve dans la zone de fonctionnement avant d’utiliser l’interrupteur au pied infra rouge sans fil.
  • Seite 27 électrique de l’interrupteur par un représentant agréé Arthrex Inc. Test quotidien - Il est essentiel que l’interrupteur au pied soit inspecté tous les jours ou avant chaque utilisation.
  • Seite 28 Classification - Type de protection contre les décharges électriques - Transmetteur – alimenté de l’intérieur, aucune autre pièce à connecter Récepteur – classe 1 ou 2 en fonction de l’alimentation utilisée. Niveau de protection contre les décharges électriques Pas applicable – Aucune pièce à connecter. Mode de fonctionnement Continu Important...

  • Seite 29: Interférence Électromagnétique

     Réorienter ou installer ailleurs l’autre récepteur.  Augmenter la distance entre l’appareil qui interfère et cet appareil.  S’il est nécessaire d’obtenir de l’aide contacter le représentant Arthrex Inc. P/N LM0659 Rev. 3 Page 29 of 281...

  • Seite 30: Symboles De L'appareil

    Symboles de l’appareil Ci-dessous sont listés les symboles qui peuvent être utilisés sur les produits fabriqués par Arthrex Inc. Certains des symboles peuvent ne pas figurer sur votre appareil. Tableau 1-2. Symboles des appareils ATTENTION: consulter les documents ci-joints COURANT ALTERNATIF (CA) PRISE DE TERRE ALIMENTATION ETEINTE : déconnexion des alimentations...

  • Seite 31: Canal/Codage

    SPL9970214- XXXXXX Ces 3 chiffres représentent le code fabricant d’Arthrex. Exemple Etiquette de l’appareil: Les 2 ou 3 premiers chiffres représentent le code du fabricant, le dernier chiffre correspond au canal.

  • Seite 32: Vue Frontal Du Récepteur

    Vue frontal du récepteur Description Indicateur que l’alimentation est L’indicateur d’alimentation est vert quand l’appareil “allumée” (on) est sous tension « allumé » (on). Indicateurs de fonction 1 à 5 La diode s’allumera quand la/les pédale(s) ou interrupteur(s) est/sont activé(s) Indicateur que la batterie du Il y a des indications visuelles et sonores.
  • Seite 33 ATTENTION : adaptateur CA; utiliser uniquement les pièces dont les numéros sont les suivants; National - 120V CA – numéro 805-Z4 (Arthrex P/N AR-8315-02A) International - 230V CA - numéro 805-A5 (Arthrex P/N AR-8315-03A) Interrupteur à bascule/levier. Fait basculer du mode GFS (pédale de gaz) en mode SFS (standard).

  • Seite 34: Vue De Face Du Transmetteur

    Vue de face du transmetteur Numéro Nom Arrière Oscille Avant Bascule GFS-vitesse constante SFS- contrôle la vitesse P/N LM0659 Rev. 3 Page 34 of 281...

  • Seite 35: Transmetteur Remplacement Des Piles

    Le joint torique doit être remplacé quand il est endommagé ou quand son intégrité est mise en cause. Arthrex Inc recommande que le joint soit changé au minimum tous les 3 changements de piles.

  • Seite 36: Nettoyage

    Nettoyage Instructions de nettoyage. PRECAUTIONS: ABRASION – ne pas utiliser de tissues/matière abrasive, d’objet pointu ou de nettoyant abrasif. DECONNEXION – enlever les câbles interconnectés et l’adaptateur CA du récepteur avant de nettoyer et pendant la désinfection. IMMERSION – ne pas immerger le récepteur, les câbles ou les connecteurs dans un quelconque liquide et ne pas les mettre sous un écoulement d’eau.
  • Seite 37 Après nettoyage bien lubrifier les vis d’articulation du couvercle, le bouton actionneur et la tige d’asservissement (qui passe par le logement de la pédale) avec de la vaseline. Récepteur ATTENTION : le récepteur est de caractéristique IPX1 et ne peut pas être immergé.

  • Seite 38: Spécifications

    Spécifications  Etendue : typiquement 12m  Latence : typiquement 200 millisecondes  Durée de vie des piles du transmetteur : 150 heures à 50% du cycle typique  Consommation (transmetteur) : « en attente » (stand-by) 250ua  Alimentation (récepteur): 12V à 200ma. ...
  • Seite 39 Conmutador inalámbrico de pedal AR-8315 Manual del usuario P/N LM0659 Rev. 3 Page 39 of 281...

  • Seite 40: Garantizados

    Todos los conmutadores inalámbricos de pedal comercializados por Arthrex, Inc. cuentan con un año de garantía completa que cubre el material y la mano de obra. Arthrex Inc. se reserva el derecho de realizar los trabajos de reparación correspondientes a la garantía en su propia fábrica, en un centro de reparaciones autorizado o en las instalaciones del...

  • Seite 41: Seguridad

    Periódicamente, cuando existan dudas sobre la integridad del conmutador, se deben comprobar todas las funciones. Responsabilidad del fabricante Arthrex Inc. es responsable de los efectos sobre la seguridad, la fiabilidad y el rendimiento en caso de que:  Las operaciones de montaje, ampliación, reajuste, modificación o reparación hayan sido realizadas por personal autorizado por...

  • Seite 42: Definiciones De Términos

    Los dispositivos de plasma aumentan significativamente la cadencia del conmutador o bloquean por completo la recepción de la señal. No utilice el conmutador inalámbrico Arthrex en las inmediaciones de pantallas de plasma. Antes de utilizar el conmutador inalámbrico de pedal, compruebe qué...
  • Seite 43 Con el fin de garantizar la seguridad e integridad continuadas del conmutador, se recomienda la comprobación anual del rendimiento y la seguridad eléctrica por parte de un representante autorizado de Arthrex Inc. Revisión diaria: Es imprescindible inspeccionar el conmutador de pedal diariamente, antes de su uso.
  • Seite 44 Importante: Pérdida de señal Si el receptor no capta ninguna señal del transmisor durante 1.500 ms, desconecta las salidas. Sin embargo, cuando se restablece la transmisión, el receptor funciona con normalidad. El conmutador inalámbrico de pedal por infrarrojos funciona en modo no lineal, con 360º de recepción. Sin embargo, cada aplicación es distinta, y puede ser necesario ajustar la posición del receptor o el transmisor para obtener un rendimiento óptimo.

  • Seite 45: Interferencia Electromagnética

     Reorientar o recolocar el otro dispositivo receptor.  Aumentar la separación entre el equipo que interfiere y éste.  Si necesita asistencia, póngase en contacto con su representante de Arthrex Inc. P/N LM0659 Rev. 3 Page 45 of 281...

  • Seite 46: Símbolos Del Equipo

    Símbolos del equipo A continuación se presenta una lista de los símbolos que se pueden utilizar en los productos que fabrica. Es posible que algunos de ellos no aparezcan en su unidad. Tabla 1-2: Símbolos del equipo ATENCIÓN: Consulte la documentación adjunta CORRIENTE ALTERNA (CA) TOMA DE TIERRA OFF: Desconexión de la alimentación eléctrica...

  • Seite 47: Canal/Codificado

    SPL9970214- XXXXXX Estas tres cifras indican el código de fabricante de Arthrex. Etiqueta de la unidad: Ejemplo Las dos o tres primeras cifras indican el código de la empresa fabricante, y la última, el canal.

  • Seite 48: Parte Delantera Del Receptor

    Parte delantera del receptor Nombre Descripción Indicador ON. El indicador ON, de color verde, indica que la unidad está conectada. Indicadores de función 1-5 Los LED se iluminan cuando se activan el pedal, los pedales, el conmutador o los conmutadores. Indicador de batería baja del Existen indicaciones auditivas y visuales.
  • Seite 49 Precaución: en el transformador de CA, utilizar sólo los números de pieza que se enumeran a continuación: EE.UU.: 120 V, CA, utilizar componente 805-Z4 (Arthrex P/N AR-8315-02A) Otros países: 230 V, CA, utilizar componente 805-A5 (Arthrex P/N AR-8315- 03A) Cambiar el conmutador. Cambia entre los modos GFS (conmutador de pedal de gas) y SFS (conmutador de pedal estándar).

  • Seite 50: Parte Delantera Del Transmisor

    Parte delantera del transmisor Número Nombre del elemento elemento Invertir Oscilar Adelante Cambiar GFS, crucero SFS, velocidad P/N LM0659 Rev. 3 Page 50 of 281...

  • Seite 51: Cambio De Pilas Del Transmisor

    A la hora de cambiar las pilas se debe tener cuidado de no dañar la arandela de goma. Si la arandela resulta dañada, o si se cuestiona su integridad, se debe sustituir. Arthrex Inc. recomienda cambiar la arandela aislante, como mínimo, cada tres cambios de pilas.

  • Seite 52: Limpieza

    Limpieza Se proporcionan las siguientes instrucciones de limpieza: PRECAUCIONES: ABRASIÓN: No utilice paños abrasivos, objetos punzantes ni limpiadores abrasivos. DESCONEXIÓN: Retire del receptor los cables de interconexión y el transformador de CA antes de la limpieza y durante la desinfección. INMERSIÓN: No sumerja el receptor, los cables ni los conectores en ningún líquido ni en agua corriente.
  • Seite 53 Tras efectuar la limpieza, lubrique los tornillos de la bisagra de la cubierta, el botón accionador y el vástago accionador (que atraviesa la carcasa del pedal) generosamente con vaselina. Receptor PRECAUCIÓN: El receptor tiene la calificación IPX1 y no se puede sumergir en ningún líquido.

  • Seite 54: Especificaciones

    Especificaciones  Alcance: Normalmente, 12 m  Cadencia: Normalmente, 200 milésimas de segundo  Vida útil de las pilas del transmisor: 150 horas al 50 % de ciclo de rendimiento  Consumo eléctrico (transmisor): en modo de espera, 250 ua ...
  • Seite 55 AR-8315 langaton jalkakytkin Käyttäjän käsikirja P/N LM0659 Rev. 3 Page 55 of 281...

  • Seite 56: Takuu

    TAKUU Kaikissa Arthrex Inc.’n myymissä langattomissa jalkakytkimissä on täysi yhden vuoden takuu materiaalien ja työn osalta. Arthrex Inc. pidättää oikeuden tehdä takuuhuoltotyötä omassa tehtaassaan, valtuutetussa korjaamossa tai asiakkaan tiloissa. Velvollisuutemme takuun puitteissa rajoittuu laitteidemme viallisten osien korjaamiseen tai, valintamme mukaan, vaihtamiseen veloituksetta mikäli viat ovat normaalin käytön seurauksena.

  • Seite 57: Turvallisuus

    Aika ajoin, kun kytkimen luotettavuutta epäillään, testaa kaikki toiminnot. Valmistajan velvollisuus Arthrex Inc. on vastuullinen turvallisuudesta, luotettavuudesta ja toimivuudesta mikäli:  Arthrex Inc.:n valtuuttamat henkilöt ovat tehneet kokoamisen, laajentamisen, säätämisen, muutokset tai korjaukset  Kytkintä käytetään käyttöohjeiden mukaisesti. P/N LM0659 Rev. 3...

  • Seite 58: Termien Määrittely

    Termien määrittely Tässä käsikirjassa käytetään neljää erityistä huomautustyyppiä. Ne ovat: Vaara, Varoitus, Tärkeää, ja Huomaa. Varoitukset ja huomautukset tässä turvallisuusosiossa viittaavat yleisesti laitteistoon ja kattavat erityisesti jalkakytkimen toiminnot. Pidä huoli siitä, että luet kaikki kappaleet, koska niissä on muita jalkakytkimen eri toimintoja koskevia vaaroja ja varoituksia. Vaara- VAARA viittaa mahdolliseen vaaratilanteeseen, joka voi johtaa kuolemaan tai vakaviin vahinkoihin.
  • Seite 59 Maadoitus- Älä mitätöi sähköpistokkeen maadoitustoimintoa. Tämä voi johtaa vaaralliseen sähköiskuriskiin. Liitännät laitteisiin- Jalkakytkimet täytyy liittää muihin laitteisiin. Ota selvää valmistajien teknisistä tiedoista turvallisen käytön varmistamiseksi. Varoitukset Vuotuinen huolto- Kytkimen jatkuvan turvallisuuden ja toiminnan vuoksi suositellaan, että Arthrexin valtuuttama edustaja varmistaa kytkimen toiminnan ja sähköturvallisuuden vuosittain.
  • Seite 60 Tärkeää- Signaalin menetys- Jos vastaanotin ei saa signaalia lähettimeltä 1500 ms aikana, se kytkee lähdöt pois päältä. Signaalin lähetyksen jatkuttua vastaanotin toimii normaalisti. Infrapunalla toimiva langaton jalkakytkin vastaanottaa signaalia 360 asteen suunnalta eikä vaadi suoraa tähtäyslinjaa. Jokainen käyttötarkoitus on kuitenkin erilainen.

  • Seite 61: Sähkömagneettinen Häiriö

    Sähkömagneettinen häiriö Tämä laite on testattu ja sen todetaan noudattavan terveydenhoitolaitteille määrättyjä rajoituksia säädöksen EN 60601-1-2 (2002), Medical Device Directive 93/42/EEC mukaisesti. Nämä rajoitukset on suunniteltu tarjoamaan kohtuullista suojausta haitallista häiriötä vastaan tyypillisessä terveydenhoitolaitoksessa. Koska radiotaajuuksia lähettävien laitteiden lukumäärä kasvaa jatkuvasti, ja koska terveydenhuolto- ja kotiympäristöissä...

  • Seite 62: Laitesymbolit

    Laitesymbolit Alla on lista käytetyistä symboleista, joita saattaa olla Arthrexin valmistamissa laitteissa. Jotkut näistä symboleista ei välttämättä ole laitteessanne. Taulukko 1-2. Laitesymbolit HUOMIO: Ks. laitteen mukana tulevaa dokumentaatiota VAIHTOVIRTA MAADOITUS VIRTA POIS PÄÄLTÄ: Kytketty irti päävirrasta VIRTA PÄÄLLÄ: Kytketty päävirtaan AKUN (T.

  • Seite 63: Kanavointi/Koodaus

    Kanavointi/Koodaus Infrapunajalkakytkimessä on neljä erillistä kanavointimahdollisuutta. Tämä mahdollistaa jopa neljän eri kytkimen käyttämisen samassa tilassa samanaikaisesti. Kanava on tunnistettavissa laitteiden sarjanumeroissa. Ks. alla olevaa esimerkkiä. Kanava näkyy myös laitteiden päällä olevasta kilvestä. Nämä kaksi numeroa määrittävät kahden lähettimen yhdistämisen pareiksi yhden vastaanottimen kanssa. T001 XXXXXXXX Viimeinen numero...

  • Seite 64: Vastaanottimen Etupuoli

    Vastaanottimen etupuoli Nimi Kuvaus Virta päällä -indikaattori. Virta päällä –indikaattorin ollessa vihreä ilmaisee, että laitteessa on virta päällä. Kytkimen toimintoindikaattorit 1-5 LEDit syttyvät kytkintä käytettäessä. Lähettimen alhaisen paristovirran Sekä ääni- että valomerkki. LEDin palaessa indikaattori jatkuvasti merkitsee, että noin 8 h paristovirtaa on jäljellä.
  • Seite 65 J5, Lähtöliitin, käytetään liittämään kytkentäkaapelit leikkurin konsoliin. J1, vaihtovirtaliitin. Varoitus: Käytä ainoastaan vaihtovirtamuuntajaa, jonka osanumero on alla: USA- 120 VAC, käytä osaa nro 805-Z4 (Arthrex osanro AR-8315-02A) Kansainvälinen- 230 VAC, käytä osaa nro 805-A5 (Arthrex osanro AR-8315- 03A) Vipukatkaisin. Valitsee joko GFS (kaasupoljinkytkin) tilan tai SFS (standardi poljinkytkin) tilan.

  • Seite 66: Lähettimen Etupuoli

    Lähettimen Etupuoli Elementin Elementin Numero Nimi Taakse Värinä Eteen Vipukatkaisin GFS-vakio SFS-nopeus P/N LM0659 Rev. 3 Page 66 of 281...

  • Seite 67: Paristojen Vaihtaminen Lähetin

    Paristoja vaihdettaessa on varottava vahingoittamasta O- rengasttiivistettä paristokotelon kannessa. O-rengastiiviste tulisi vaihtaa mikäli se on vahingoittunut tai sen luotettavuus on epävarmaa. Arthrex suosittelee, että tiiviste tulisi vaihtaa vähintään joka kolmas kerta paristojen vaihdon yhteydessä. Tiivistettä vaihdettaessa voitele se vaseliinilla.

  • Seite 68: Puhdistaminen

    Puhdistaminen Noudata seuraavia puhdistusohjeita. VAROITUKSET: HANKAUS– Älä käytä karkeita riepuja, teräviä esineitä tai hankausaineita. IRTIKYTKENTÄ – Kytke kiinnityskaapelit sekä virtajohdin laitteesta ennen puhdistamista ja desinfioinnin aikana. UPOTTAMINEN– Älä upota vastanotinta, kaapeleita tai kytkimiä tai laita juoksevan veden alle. Lähetin Lähetin on IP68-tason laite ja sen voi kokonaan upottaa pikaisesti. Kostuta pehmeä...
  • Seite 69 Vastaanotin VAROITUS: Vastaanotin on IPX1-tason laite eikä sitä voi upottaa. Kostuta pehmeä pyyhe jollakin alla mainituista aineista; purista melkein kuivaksi ja puhdista likaiset osat hankaamalla kevyesti.  Isopropanoli  Mietoa saippuaa ja vettä  Natrium hypokloriitti 5,25% (kloori) laimennettuna 1+10 ...

  • Seite 70: Tekniset Tiedot

    Tekniset tiedot  Toimintasäde: Tyypillisesti 12 metriä  Viive: Tyypillisesti 200 ms  Lähettimen paristojen kestoaika: Tyypillisesti 150 h 50% käyttösyklillä  Virran kulutus (Lähetin): “VALMIUSTILA” 250ua  Jännitevaatimukset (vastaanotin): 12VDC @ 200ma.  Vastaanottimen teho: Logiikkataso 0-10.2vdc SPST linkki, 0,5 amp kontaktit ...
  • Seite 71 Drahtloser Fußschalter AR-8315 Bedienungsanweisung P/N LM0659 Rev. 3 Page 71 of 281...

  • Seite 72: Garantie

    GARANTIE Arthrex, Inc. garantiert über einen Zeitraum von einem Jahr, dass alle durch Arthrex, Inc. vertriebenen drahtlosen Fußschalter frei von Material- und Herstellungsfehlern sind. Arthrex, Inc. behält sich das Recht vor, Garantieleistungen nach eigenem Ermessen in den eigenen Fertigungsanlagen, in einem dazu berechtigten Reparaturzentrum oder beim Kunden vor Ort zu erbringen.

  • Seite 73: Sicherheit

    In regelmäßigen Abständen oder bei Zweifeln an der Unversehrtheit des Schalters sollten alle Funktionen überprüft werden. Verantwortung des Herstellers Arthrex, Inc. übernimmt die Verantwortung der Auswirkungen auf Sicherheit, Zuverlässigkeit und Leistung in den folgenden Fällen:  Installation, Montage, Erweiterungen, Neueinstellungen, Änderungen und Reparaturen werden ausschließlich von Personen...

  • Seite 74: Begriffserklärung

    Begriffserklärung In dieser Anleiweisung werden vier Arten besonderer Hinweise verwendet: Warnung, Achtung, Wichtig und Hinweis. Die Warnungen in diesem Abschnitt zur Sicherheit beziehen sich auf das Gerät im Allgemeinen und gelten für alle Aspekte des Fußschalters. Lesen Sie in jedem Fall die übrigen Abschnitte durch, da sie weitere Warnungen und Hinweise zu spezifischen Funktionen des Fußschalters enthalten.
  • Seite 75 Jährliche Wartung: Um die andauernde Sicherheit und Leistung des Schalters zu gewährleisten, sollten die Funktionsfähigkeit und die elektrische Sicherheit des Schalters jährlich von einem von Arthrex, Inc. beauftragten Vertreter überprüft werden. Tägliche Überprüfung: Es ist wichtig, dass der Fußschalter jeden Tag Inbetriebnahme überprüft wird.

  • Seite 76: Klassifizierung

    Klassifizierung: Schutzart bei elektrischem Schock: Sender: Batteriebetrieb, keine unter Strom stehenden Teile. Empfänger: Klasse 1 oder 2, je nach verwendetem Netzteil Schutzstufe bei elektrischem Schlag: nicht zutreffend, keine unter Strom stehenden Teile Betriebsmodus: ununterbrochen Wichtig Signalverlust: Wenn der Empfänger vom Sender über einen Zeitraum von 1500 ms kein Signal empfängt, werden die Ausgänge abgeschaltet.

  • Seite 77: Elektromagnetische Störungen

     Das andere Empfangsgerät neu ausrichten oder an einem anderen Ort aufstellen.  Den Abstand zwischen dem störenden Gerät und diesem Gerät vergrößern.  Sollten Sie Unterstützung benötigen, setzen Sie sich mit Ihrem Ansprechpartner bei Arthrex, Inc. in Verbindung. P/N LM0659 Rev. 3 Page 77 of 281...

  • Seite 78: Gerätesymbole

    Gerätesymbole Die folgende Liste enthält die Symbole, die auf den von Arthrex, Inc. hergestellten Produkten verwendet werden. Einige der Symbole sind auf Ihrem Gerät möglicherweise nicht vorhanden. Tabelle 1-2: Gerätesymbole ACHTUNG: Lesen Sie die beiliegenden Unterlagen durch! WECHSELSTROM (AC) ERDUNG...

  • Seite 79: Kanal/Kodierung

    Er wird ebenfalls auf dem Etikett auf der Oberseite der Geräte angezeigt. SPL9970214- XXXXXX Diese drei Ziffern kennzeichnen den von Arthrex verwendeten Herstellercode. Geräteetikett: Beispiel Die ersten zwei oder drei Ziffern sind der Herstellercode, die letzte Ziffer der Kanal.

  • Seite 80: Vorderansicht Des Empfängers

    Vorderansicht des Empfängers Name Beschreibung Stromanzeige Wird das Gerät mit Strom versorgt, leuchtet die Stromanzeige grün. Funktionsanzeigen 1-5 Die LEDs leuchten auf, wenn Pedale oder Schalter betätigt werden. Batterieanzeige des Senders Es gibt sowohl akustische als auch visuelle Hinweise. Eine ständig leuchtende LED-Anzeige bedeutet, dass die Batterien noch über ausreichend Strom für etwa 8 Stunden verfügt.

  • Seite 81: Rückansicht Des Empfängers

    J5, Ausgangsanschluss, für Anschluss des/der Schnittstellenkabel(s) an die Rasiererkonsole. J1, AC-Adapteranschluss Achtung: AC-Adapter. Nur die folgenden Teilenummern verwenden: USA: 120 V AC, Teilenummer 805-Z4 (Arthrex P/N AR-8315-02A) International: 230 V AC, Teilenummer 805-A5 (Arthrex P/N AR-8315-03A) Umschalter. Wechselt zwischen GFS-Modus (Gaspedal-Fußschalter) und SFS- Modus (Standard-Fußschalter).

  • Seite 82: Vorderansicht Des Senders

    Vorderansicht des Senders Nummer des Beschreibung des Elements Elements rückwärts pendeln vorwärts Umschalter GFS-Cruise SFS-Geschwindigkeit P/N LM0659 Rev. 3 Page 82 of 281...

  • Seite 83: Sender

    Die O-Ringabdichtung sollte ausgetauscht werden, wenn sie beschädigt ist oder eine Beschädigung vermutet wird. Den Empfehlungen von Arthrex, Inc. entsprechend sollte die Dichtung mindestens bei jedem dritten Batteriewechsel ausgetauscht werden. Beim Auswechseln der Dichtung sollte diese mit Rohvaseline geschmiert werden.

  • Seite 84: Reinigung

    Reinigung Die folgenden Reinigungsanweisungen sind zu beachten. ACHTUNG: ABRIEB: Aggressive oder scheuernde Reinigungsmittel, Scheuerkissen und scharfe Objekte sollten nicht verwendet werden. TRENNUNG VOM STROMNETZ: Vor dem Reinigen und während der Desinfizierung die Verbindungskabel und den AC-Adapter vom Empfänger trennen. EINTAUCHEN IN FLÜSSIGKEITEN: Empfänger, Kabel und Anschlüsse nicht in Flüssigkeiten tauchen oder unter laufendes Wasser halten.

  • Seite 85: Empfänger

    Nach der Reinigung Gelenkschrauben der Abdeckung, Betätigungsknopf und Antriebsstange (durch das Pedalgehäuse verlaufend) mit einer großzügigen Menge Rohvaseline schmieren. Empfänger ACHTUNG: Der Empfänger ist als IPX1 klassifiziert und darf nicht in Flüssigkeiten eingetaucht werden. Ein nicht scheuerndes Tuch mit einem der folgenden Produkte anfeuchten, auswringen, bis es nur noch leicht feucht ist, und verschmutzte Bereiche unter leichtem Reiben säubern.

  • Seite 86: Spezifikationen

    Spezifikationen  Bereich: normalerweise 12 m  Verzögerung: normalerweise 200 ms  Lebensdauer der Senderbatterien: etwa 150 Stunden bei 50%-iger Auslastung  Stromverbrauch (Sender): STANDBY: 250 uA  Leistungsbedarf (Empfänger): 12 V Gleichstrom mit 200 mA  Ausgang des Empfängers: logischer Pegel 0-10,2 V DC, einpolige Einschaltrelais, 0,5 A Kontakte ...

  • Seite 87: Manuale Dell'operatore

    Interruttore a pedale senza fili AR-8315 Manuale dell’operatore P/N LM0659 Rev. 3 Page 87 of 281...

  • Seite 88: Garanzia

    Tutti gli interruttori a pedale commercializzati da Arthrex Inc. sono coperti da garanzia piena su materiali e manifattura per un periodo di 1 anno. Arthrex Inc. si riserva il diritto di eseguire gli interventi in garanzia nel proprio stabilimento, presso un laboratorio autorizzato, o presso la sede del cliente.

  • Seite 89: Sicurezza

    Ogni volta che si nutrono dubbi sull’integrità dell’interruttore, si raccomanda di mettere alla prova periodicamente tutte le funzioni. Responsabilità del fabbricante Arthrex Inc. risponde degli effetti sulla sicurezza, l’affidabilità e le prestazioni, se:  Le operazioni di montaggio, prolungamento, regolazione, modifica, o riparazione, sono svolte da personale autorizzato da Arthrex Inc.

  • Seite 90: Definizioni Della Terminologia

    Evitare l'impiego dell'interruttore all'infrarosso senza fili Arthrex in vicinanza degli schermi video al plasma. Verificare quali schermi sono presenti nell’area tali prima di utilizzare l’interruttore a pedale all’infrarosso senza fili.
  • Seite 91 Attenzione Manutenzione annuale- Per garantire un funzionamento sicuro ed efficiente, si raccomanda di verificare l’interruttore e la sua sicurezza su base annua, rivolgendosi a un rappresentante Arthrex Inc. autorizzato. Collaudo quotidiano- È essenziale che l’interruttore a pedale sia ispezionato ogni giorno o prima dell’uso.
  • Seite 92 Classificazione- Tipo di protezione contro la scossa elettrica- Trasmettitore- alimentazione interna, privo di parti attraversate. Ricevitore- classe 1 o 2 a seconda dell’alimentazione utilizzata. Grado di protezione contro la scossa elettrica- Non applicabile, privo di parti attraversate. Modo di funzionamento-Continuo Importante Perdita del segnale-...

  • Seite 93: Interferenza Elettromagnetica

     Riorientare o riposizionare l’altro strumento ricevente.  Aumentare la distanza tra l’apparecchio interferente e questo strumento.  Se occorre assistenza, rivolgersi al rappresentante Arthrex Inc. di zona. P/N LM0659 Rev. 3 Page 93 of 281...

  • Seite 94: Simboli Dell'apparecchiatura

    Simboli dell’apparecchiatura Segue un elenco dei simboli impiegabili sugli articoli fabbricati da Arthrex Inc. Alcuni simboli possono mancare sull’unità in dotazione. Tavola 1-2. Simboli delle apparecchiature ATTENZIONE: vedere i documenti a corredo CORRENTE ALTERNATA (CA) MESSA A TERRA SPEGNIMENTO: scollegamento dalla rete...

  • Seite 95: Canale/Codifica

    è incluso nel numero di modello come mostrato sotto. Figura anche su un’etichetta in cima alle unità. SPL9970214- XXXXXX Queste tre cifre indicano il codice fabbricante di Arthrex. esempio Etichetta dell’unità: Le prime due o tre lettere denotano il codice del fabbricante, l’ultima cifra è il canale.

  • Seite 96: Vista Frontale Del Ricevitore

    Vista frontale del ricevitore Nome e cognome Descrizione Spia di accensione. La spia di accensione verde indica che l’unità è accesa. Spie di funzionamento da 1 a 5 I LED si accendono quando vengono azionati i pedali o gli interruttori. Spia di batteria in esaurimento del Vi sono spie e segnali acustici.
  • Seite 97 J1, connettore per l’adattatore CA. Attenzione: Per l’adattatore CA, utilizzare solo i numeri di parte indicati sotto: Utilizzo in USA- 120 V CA, con parte n. 805-Z4 (Arthrex P/N AR-8315-02A) Utilizzo internazionale- 230 V CA, con parte n. 805-A5 (Arthrex P/N AR- 8315-03A) Interruttore.

  • Seite 98: Vista Frontale Del Trasmettitore

    Vista frontale del trasmettitore Numero Nome dell’ele dell’elemento mento Indietro Oscillare Avanti Interruttore GFS-Cruise SFS-Speed P/N LM0659 Rev. 3 Page 98 of 281...

  • Seite 99: Sostituzione Della Batteriatrasmettitore

    L’anello di tenuta deve essere sostituito ogni volta che viene danneggiato o comunque l’integrità ne sembra compromessa. Arthrex Inc. raccomanda la sostituzione di tale sigillo almeno ogni tre sostituzioni delle batterie.

  • Seite 100: Pulizia

    Pulizia Vengono fornite le seguenti istruzioni per le pulizie. ATTENZIONE: ABRASIONE- Evitare di utilizzare panni abrasivi, oggetti taglienti, o detersivi abrasivi. SCOLLEGAMENTO- Staccare cavi di collegamento e adattatore CA dal ricevitore prima della pulizia e durante la disinfezione. IMMERSIONE- Evitare di immergere il ricevitore, i cavi o i connettori in qualunque liquido, compresa acqua corrente.
  • Seite 101 Ricevitore ATTENZIONE: Il ricevitore è classificato IPX1 e non può essere immerso in nessun liquido. Inumidire un panno soffice con uno dei seguenti detergenti, quindi strizzarne l'eccesso e strofinare delicatamente l'area sporca finché pulita.  Alcol isopropilico  Sapone delicato e acqua ...

  • Seite 102: Specifiche

    Specifiche  Raggio d’azione: Generalmente 12 metri  Latenza: Generalmente 200 millisecondi  Durata della batteria del trasmettitore: generalmente 150 ore con ciclo al 50%  Consumo di energia (trasmettitore): in MODO DI ATTESA 250 ua  Corrente richiesta (ricevitore): 12VCC con 200ma. ...
  • Seite 103 AR-8315 Trådløs fotpedal Bruksanvisning P/N LM0659 Rev. 3 Page 103 of 281...

  • Seite 104: Garanti

    Arthrex Inc. har kvalifisert som mulige å reparere. P/N LM0659 Rev. 3...

  • Seite 105: Sikkerhet

    Test pedalens funksjoner regelmessig dersom det er tvil om pedalens tilstand. Produsentens ansvar Arthrex Inc. er ansvarlig for påvirkning av sikkerhet, pålitelighet og prestasjon dersom:  Monteringer, forlengelser, justeringer, endringer eller reparasjoner utføres av personer som er autoriserte av Arthrex Inc.

  • Seite 106: Forklaring Av Terminologi

    Plasma videoskjermer vil forsinke pedalen markant eller simpelthen forhindre mottakersignalet. Ikke bruk Arthrex sin infrarøde trådløse pedal i nærheten av plasma videoskjermer. Kontroller hvilken type skjermer som finnes i betjeningsområdet før du bruker den infrarøde trådløse fotpedalen.
  • Seite 107 Forsiktig Årlig service- For vedvarende sikkerhet og yteevne, anbefales det at fotpedalens funksjonalitet og elektriske tilstand kontrolleres årlig av en autorisert representant for Arthrex Inc. Daglige tester- Det er svært viktig at forpedalen kontrolleres hver dag eller før bruk.
  • Seite 108 Viktig Tap av signal- Dersom mottageren ikke får signaler fra senderen i en periode på 1500ms, vil den slutte å gi output. Men når overføringen er gjenopprettet, vil mottakerne fungere normalt igjen. Den infrarøde trådløse fotpedalen opererer i et non-line of site (NLoS) modus med 360 graders mottak.

  • Seite 109: Elektromagnetisk Forstyrrelse

     Skru utstyr i nærheten av og på for å isolere problemet.  Snu eller flytt mottaksenheten.  Øk avstanden mellom det forstyrrende utstyret og mottakeren.  Ta kontakt med din Arthrex Inc.- representant for hjelp. P/N LM0659 Rev. 3 Page 109 of 281...

  • Seite 110: Symboler På Utstyret

    Symboler på utstyret Nedenfor finner du en liste over symboler som kan brukes på produkter laget av Arthrex Inc. Det er ikke sikkert at alle symbolene finnes på ditt utstyr. Tabell 1-2. Symboler på utstyret FORSIKTIG: Se vedlagte dokumenter VEKSELSTRØM (AC) JORDING STRØM AV: Strøm ikke tilkoblet...

  • Seite 111: Kanal/Kodning

    Produsentens kode er en del av modellnummeret, som vist nedenfor. Kanalen vises også på en etikett på apparatets overside. SPL9970214- XXXXXX Disse tre tallene angir produsenten Arthrex sin kode. eksempel Merke på etiketten: Det to eller tre første tallene angir produsentens kode, mens det siste tallet er kanalen.

  • Seite 112: Mottaker Sett Forfra

    Mottaker sett forfra Navn Beskrivelse Indikator for Strøm på Når indikatoren for Strøm på er grønn, betyr det at apparatet får strøm. Funksjonsindikator 1-5 LEDen vil lyse når pedalen(e) eller bryteren(e) er aktivert(e). Indikator for nesten tomt batteri Det er både lys- og lydindikatorer. Når rød LED lyser konstant er det ca.
  • Seite 113 J1, kontakt for AC adapter. Forsiktig: AC adapter, bruk kun deler som har numrene nedenfor: Innenlands - 120VAC, bruk delenummer 805-Z4 (Arthrex P/N AR-8315-02A) Internasjonalt - 230VAC, bruk delenummer 805-A5 (Arthrex P/N AR-8315- 03A) Vippearmbryter. Bytter mellom GFS (gass fotpedal) modus og SFS (standard fotpedal) modus.

  • Seite 114: Sender Sett Forfra

    Sender sett forfra Element Element Nummer Navn Revers Svinge Fremover Knapp GFS - Cruise SFS - Fart P/N LM0659 Rev. 3 Page 114 of 281...

  • Seite 115: Utskifting Av Batterier Sender

    Vær forsiktig så du ikke skader o-ring pakningen i batteridekselet når du skifter batterier. O-ring pakningen skal erstattes hvis den blir skadet eller dersom man tror at den er blitt skadet. Arthrex Inc. anbefaler at pakningen erstattes minst hver tredje gang man skifter batterier.

  • Seite 116: Rengjøring

    Rengjøring Følgende rengjøringsanvisning følger med. FORSIKTIG: SKRAPER- Ikke bruk kluter som sliper, skarpe redskaper, eller vaskemidler med slipende effekt. FRAKOBLING- Koble forbindelseskablene og AC-adapteren fra mottakeren før rengjøring og under desinfisering. VANN- Ikke hold mottakeren, kabler eller kontakter i noen form for væske eller under rennende vann.
  • Seite 117 Mottaker FORSIKTIG: Mottakeren er IPX1 godkjent og kan ikke senkes ned i væske. Fukt en klut uten slipeeffekt med et av produktene nedenfor; vri kluten til den kun er litt fuktig, og tørk så forsiktig av det skitne området til det blir rent. ...

  • Seite 118: Spesifikasjoner

    Spesifikasjoner  Rekkevidde: Normalt ca. 12 meter  Latens: Normalt 200 millisekunder  Levetid for senderens batteri: Normalt 150 timer ved 50 % kapasitet  Strømforbruk (sender): “STAND-BY” 250uA  Strømkrav (mottaker): 12VDC ved 200mA.  Mottakeroutput: Logisk level, 0-10.2vdc, SPST releer, 0.5 amp kontakter ...
  • Seite 119 Brezžično nožno stikalo AR-8315 Navodilo za uporabo P/N LM0659 Rev. 3 Page 119 of 281...

  • Seite 120: Garancija

    GARANCIJA Garancijski rok za materiale in kvaliteto izdelave vseh brezžičnih nožnih stikal podjetja Arthrex je 1 leto. Arthrex pridržuje pravico opravljati vse garancijske storitve v svojih obratih, pri pooblaščenem serviserju ali pri uporabniku. S to garancijo se zavezujemo brezplačno popraviti, oz. po lastni presoji zamenjati, vse pokvarjene dele naše opreme –...

  • Seite 121: Varnost

    IEC 60601-1 in IEC 60601-1-1. Občasno, če posumite, da naprava ne deluje pravilno, preverite delovanje vseh funkcij naprave. Odgovornost proizvajalca Podjetje Arthrex je odgovorno za varnost, zanesljivost in pravilno delovanje naprave, če:  sestavljanje, nastavitve, prilagoditve in popravila izvajajo pooblaščene osebe podjetja Arthrex ...

  • Seite 122: Definicije Pojmov

    Znano je, da plazemski zasloni resno vplivajo na delovanje infrardečih naprav. Plazemski zasloni podaljšajo odzivni čas, lahko pa tudi povsem onemogočijo prenos signala. Infrardečih brezžičnih stikal podjetja Arthrex ne uporabljajte v bližini plazemski zaslonov. Pred uporabo infrardečega brezžičnega nožnega stikala se prepričajte, da v bližini ni plazemski zaslonov.
  • Seite 123 Letni servis Za zagotavljanje varnosti in pravilnega delovanja stikala je priporočljivo vsakoletno preverjanje delovanja in električne varnosti stikala pri pooblaščenem predstavniku podjetja Arthrex. Dnevno testiranje Stikalo obvezno preglejte vsak dan pred uporabo. Delovanje Infrardeče brezžično nožno stikalo deluje na valovni dolžini 870 nm.
  • Seite 124 Pomembno Prekinitev signala Če sprejemnik ne prejme signala oddajnika več kot 1500 ms, izklopi vse izhodne signale. Ko se povezava ponovno vzpostavi, sprejemnik ponovno začne normalno delovati. Infrardeče brezžično nožno stikalo deluje tudi brez premočrtne povezave po zraku, sprejemni kot je 360°. Delovanje pa je vendarle odvisno od konkretnih pogojev, zato bo za optimalno delovanje morda potrebno prilagoditi položaj sprejemnika ali oddajnika.

  • Seite 125: Elektromagnetna Interferenca

     Postopoma izklapljajte opremo v bližini, da ugotovite katera naprava povzroča motnje.  Obrnite ali premaknite drug sprejemnik.  Povečajte razdaljo med motečo napravo in to napravo.  Če potrebujete pomoč, se obrnite na zastopnika podjetja Arthrex Inc P/N LM0659 Rev. 3 Page 125 of 281...

  • Seite 126: Simboli

    Simboli V nadaljevanju je seznam simbolov, ki se uporabljajo na opremi podjetja Arthrex. Ni nujno, da so vse oznake prisotni na vaši napravi. Tabela 1-2. Simboli POZOR: Preučite priloženo dokumentacijo IZMENIČNI TOK OZEMLJITEV IZKLOP: izklop naprave iz električnega omrežja VKLOP: priklop naprave na električno omrežje...

  • Seite 127: Kanal/Kodiranje

    Navedena je tudi na zgornji strani naprave. SPL9970214- XXXXXX Te tri števke so koda proizvajalca za Arthrex. primer Oznaka na napravi: Prve 2 ali 3 števke predstavljajo kodo proizvajalca, zadnja pa kanal, na katerem naprava deluje.

  • Seite 128: Sprednja Stran Sprejemnika

    Sprednja stran sprejemnika Opis Indikator napajanja. Če je indikator napajanja zelene barve, pomeni, da je naprava priključena na napajanje. Funkcijski indikatorji 1–5 Indikatorji se prižgejo ob pritisku na pedale oz. stikala. Indikator izpraznjene baterije Naprava na izpraznjeno baterijo opozarja z zvočnimi oddajnika in vizualnimi signali.
  • Seite 129 J5, izhodni priključek, za priključitev na konzolo brivnika. J1, priključek za napajalnik. Opozorilo: Uporabljajte izključno napajalnike za izmenični tok, z naslednjimi tovarniškimi oznakami: Združene države - 120VAC, tovarniška oznaka 805-Z4 (Arthrex P/N AR- 8315-02A) Mednarodno – 230VAC, tovarniška oznaka 805-A5 (Arthrex P/N AR-8315- 03A) Preklopno stikalo za preklapljanje med načinom delovanja GFS (turbinski...

  • Seite 130: Sprednja Stran Oddajnika

    Sprednja stran oddajnika Številka Elementa Elementa Nazaj Oscilacija Naprej Preklop GFS-Omejitev hitrosti SFS-Hitrost P/N LM0659 Rev. 3 Page 130 of 281...

  • Seite 131: Zamenjava Baterije Oddajnik

    Tesnilo morate zamenjati ob vsaki poškodbi, ali če posumite, da ne tesni pravilno. Arthrex priporoča zamenjavo tesnila najkasneje ob vsaki tretji zamenjavi baterij. Tesnilo ob zamenjavi namažite z vazelinom.

  • Seite 132: Čiščenje

    Čiščenje Pri čiščenju upoštevajte ta navodila: OPOZORILO: NE PRASKAJTE POVRŠIN – Ne uporabljajte abrazivnih tkanin, ostrih predmetov oz. abrazivnih čistil. ODKLOPITE KABLE – Pred čiščenjem in med dezinfekcijo odklopite povezovalne kable in visokonapetostni napajalnik iz sprejemnika. IZOGIBAJTE SE TEKOČINAM – Sprejemnika, kablov in priključkov ne izpostavljajte tekočinam ali tekoči vodi.
  • Seite 133 OPOZORILO: Sprejemnik ustreza zahtevam IPX1 in ga ne smemo potopiti v tekočino. Navlažite neabrazivno krpo z enim od spodnjih sredstev, nato jo ožemite, da bo le rahlo vlažna, in umazano področje nežno zdrgnite do čistega.  Izopropilni alkohol  Blaga milnica ...

  • Seite 134: Specifikacija

    Specifikacija  Doseg: tipično 12 metrov  Odzivni čas: tipično 200 milisekund  Trajanje baterije oddajnika: tipično 150 ur pri 50 % obremenjenosti  Poraba energije (oddajnik): 250 A v stanju pripravljenosti  Napajanje (sprejemnik): istosmerni tok, 12 V, 200 mA. ...
  • Seite 135 AR-8315 Trådlös fotpedal Användarhandbok P/N LM0659 Rev. 3 Page 135 of 281...

  • Seite 136: Garanti

    GARANTI Alla trådlösa pedaler som säljs av Arthrex, Inc. har en fullständig garanti för material och tillverkning under en period på 1 år. Arthrex Inc. förbehåller sig rätten att utföra servicearbete under garantin i sin egen fabrik, en auktoriserad reparationsstation eller på...

  • Seite 137: Säkerhet

    Testa regelbundet alla funktioner, varje gång det finns anledning att tvivla på pedalens tillstånd. Tillverkarens ansvar Arthrex Inc. är ansvariga för effekterna på säkerhet, tillförlitlighet och prestanda om:  Monteringsåtgärder, utvidgningar, omjusteringar, modifieringar och reparationer utförs av personer som har auktoriserats av Arthrex Inc.

  • Seite 138: Definitioner Av Termer

    Plasmaenheterna ger en signifikant ökning av signalfördröjningen eller förhindrar helt signalmottagningen. Använd inte Arthrex infraröda trådlösa pedal i närheten av plasmabildskärmar. Kontrollera vilken typ av skärmar som finns i användningsområdet innan du börjar använda den infraröda trådlösa pedalen.
  • Seite 139 För att pedalen ska fortsätta fungera säkert och med höga prestanda, rekommenderas det att pedalens funktioner och elektriska säkerhet kontrolleras årligen av en auktoriserad representant från Arthrex Inc. Dagliga tester - Det är mycket viktigt att fotpedalen inspekteras varje dag eller före användning.
  • Seite 140 Viktigt Data kan gå förlorade - Om mottagaren inte tar emot en signal från sändaren under en period på 1 500 ms stängs utsignalerna av. När överföringen har återställts fungerar dock mottagaren normalt. Den infraröda trådlösa fotpedalen fungerar utan att fri sikt krävs, med 360 graders mottagning.

  • Seite 141: Radiostörning

    är störande.  Rikta om eller flytta den andra mottagarenheten.  Öka avståndet mellan den störande utrustningen och den här utrustningen.  Kontakta din representant från Arthrex Inc. om du behöver hjälp. P/N LM0659 Rev. 3 Page 141 of 281...

  • Seite 142: Symboler På Utrustningen

    Symboler på utrustningen Nedan visas en lista med symboler som kan användas på utrustning tillverkad av Arthrex Inc. Vissa symboler kanske inte finns på din enhet. Tabell 1-2. Symboler på utrustningen VARNING: Se bifogade dokument VÄXELSTRÖM (AC) JORDNING STRÖM AV: frånkopplad från nätanslutningen STRÖM PÅ: anslutning till nätanslutningen...

  • Seite 143: Kanal/Kodning

    Tillverkarens kod ingår i modellnumret enligt nedan. Det visas även på en etikett på enhetens ovansida. SPL9970214- XXXXXX Dessa tre siffror anger Arthrex tillverkarkod. exempel Enhetsetikett: De första två eller tre siffrorna anger tillverkarens kod, den sista siffran är kanalen.

  • Seite 144: Mottagaren Sedd Framifrån

    Mottagaren sedd framifrån Namn Beskrivning Strömindikator. När strömindikatorn lyser grönt anger det att enheten får ström. Funktionsindikatorer 1–5 Lysdioder tänds när pedalerna eller brytarna aktiveras. Indikator för låg batterinivå för Det finns akustiska och visuella indikatorer. När den sändaren röda lysdioden lyser med fast sken finns det omkring 8 timmars batteritid kvar.
  • Seite 145 J1, kontakt till eladapter. Försiktighet: Växelströmsadapter. Använd endast artikelnumren som visas nedan: Inom USA - 120 VAC, använd artikelnummer 805-Z4 (Arthrex art.nr. AR- 8315-02A) Internationellt - 230 VAC, använd artikelnummer 805-A5 (Arthrex art.nr. AR- 8315-03A) Omkopplare. Växlar mellan GFS-läge (gaspedal) och SFS-läge (standardpedal).

  • Seite 146: Sändaren Sedd Framifrån

    Sändaren sedd framifrån Element- Element- nummer namn Bakåt Pendla Framåt Växla GFS-Reglering SFS-Hastighet P/N LM0659 Rev. 3 Page 146 of 281...

  • Seite 147: Byte Av Batteri Sändare

    Var försiktig när du byter batterier så att du inte skadar o-ringtätningen på batteriluckan. O-ringtätningen måste bytas ut när den är skadad eller om den riskerar att ha skadats. Arthrex Inc. rekommenderar att tätningen byts ut minst var tredje gång batterierna byts ut.

  • Seite 148: Rengöring

    Rengöring Följande rengöringsinstruktioner tillhandahålls. FÖRSIKTIGHET: REPOR – Använd inte repande trasor, skarpa objekt eller slipande rengöringsmedel. URKOPPLING – Koppla bort alla kablar samt strömadaptern från mottagaren före rengöringen och under desinfektion. NEDSÄNKNING – Sänk inte ned mottagaren, kablar eller kontakter i någon vätska eller i rinnande vatten.
  • Seite 149 Mottagare FÖRSIKTIGHET: Mottagaren uppfyller IPX1-krav och får inte sänkas ned i någon vätska. Fukta en icke repande trasa med en av produkterna nedan, krama ur den tills den är fuktig och torka försiktigt av den smutsiga ytan tills den är ren. ...

  • Seite 150: Specifikationer

    Specifikationer  Räckvidd: Normalt 12 meter  Fördröjning: Normalt 200 millisekunder  Sändarens batteritid: Normalt 150 timmar vid 50 % kapacitet  Strömförbrukning (sändare): Vänteläge 250 ua  Energikrav (mottagare): 12VDC vid 200 ma.  Mottagarens uteffekt: Logiknivå, 0–10.2 VDC, SPST-relän, kontakter 0,5 ampere ...
