Pilz PNOZ X11P Betriebsanleitung Seite 6

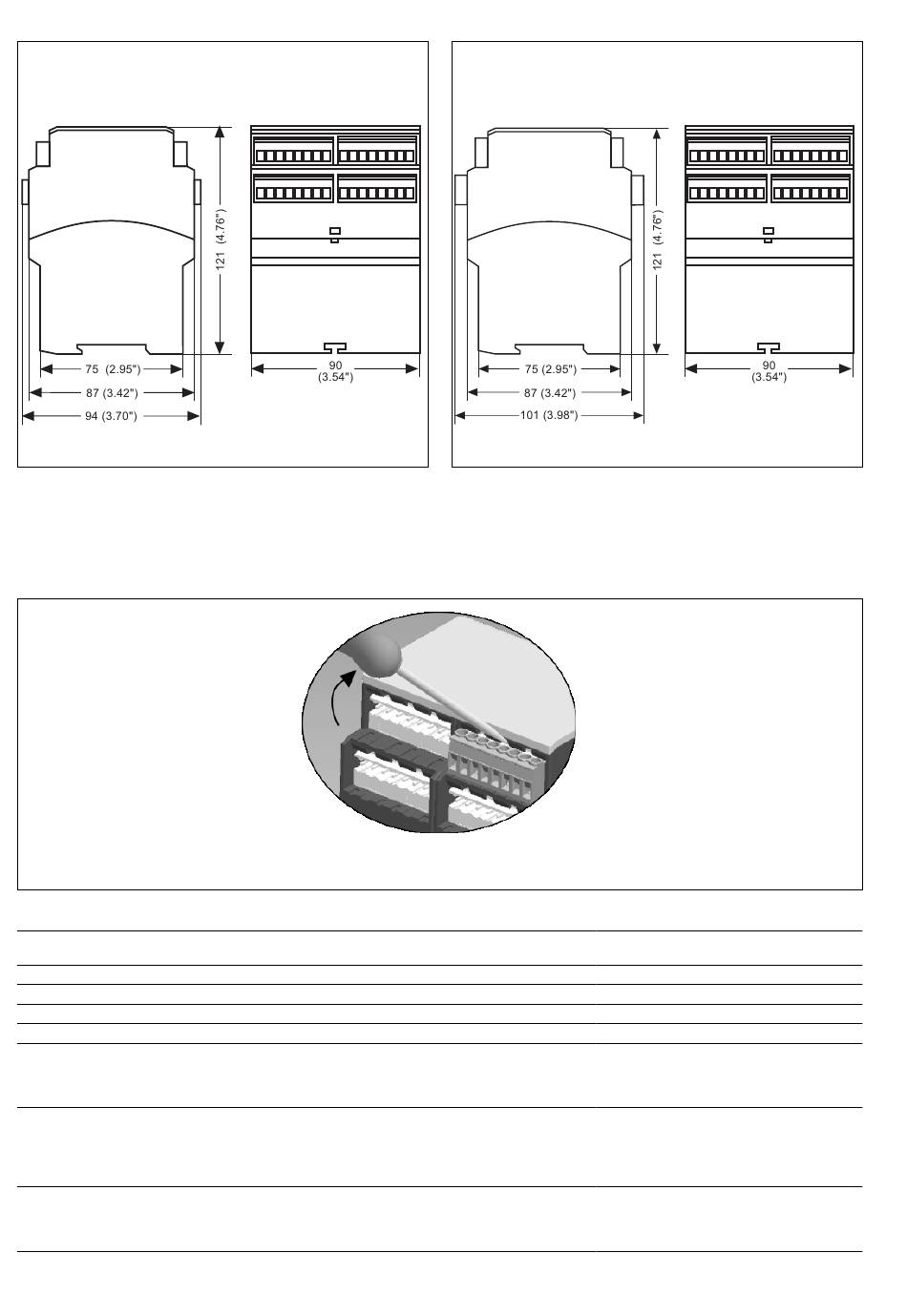

Abmessungen in mm/Dimensions in mm/Dimensions en mm
Gehäuse mit steckbaren Schraubklemmen/
Housing with plug-in screw terminals/
Boîtier avec borniers débrochables à vis
Steckbare Klemmen abziehen
Schraubendreher in Gehäuseaussparung
hinter der Klemme ansetzen und Klemme
heraushebeln.
Klemmen nicht an den Kabeln abziehen!
Abziehen der Klemmen am Beispiel einer
Schraubklemme
Technische Daten/Technical Data/Caractéristiques techniques
Versorgungsspannung U /Operating Voltage/Tension d'alimentation
B
Spannungstoleranz/Voltage Tolerance/Plage de la tension d'alimentation
Leistungsaufnahme bei U /Power Consumption/Consommation
B
Frequenzbereich/Frequency range/Fréquence
Restwelligkeit/Residual Ripple/Ondulation résiduelle
Spannung und Strom an/Voltage, Current at //Tension et courant du
Eingangskreis/Input circuit/circuit d'entrée
Startkreis/Reset circuit/circuit de réarmement
Rückführkreis/Feedback loop/circuit de boucle de retour
Ausgangskontakte nach EN 954-1/Output Contacts to EN 954-1/
Contacts de sortie d'après EN 954-1
Sicherheitskontakte (S), Kategorie 4/safety contacts N/O, category 4/
contacts de sécurité (F), catégorie 4
Hilfskontakte (Ö)/auxiliary contacts N/C/contacts d'info
Gebrauchskategorie nach/Utilization category to/Catégorie d'utilisation d'après
EN 60947-4-1
EN 60947-5-1(DC13: 6 Schaltspiele/Min, 6 cycles/min, 6 manoeuvres/min)
Gehäuse mit steckbaren Käfigzugfederklemmen/
Housing with plug-in cage clamp terminals/
Boîtier avec borniers débrochables à ressort/
Remove plug-in terminals
Insert screwdriver into the cut-out of the
housing behind the terminal and lever the
terminal.
Do not remove the terminals by pulling the
cables!
How to remove the terminals using a screw
terminal as an example
- 6 -
Démonter les borniers débrochables
Placer un tournevis derrière les bornes et
sortir le bornier.
Ne pas retirer les borniers en tirant sur les
câbles !
Démontage d'un bornier à vis
24 V DC
24 V, 100 ... 120 V, 230 ... 240 V AC
-15 % ... +10 %
DC: 3,5 W, AC: 9,0 VA
AC: 50 ... 60 Hz
DC: 160 %
24 V DC, 50 mA
24 V DC, 70 mA
24 V DC, 70 mA
7
1
AC1: 240 V/0,01 ... 8 A/2000 VA
DC1: 24 V/0,01 ... 8 A/200 W
AC15: 230 V/5A; DC13: 24 V/7 A
