4. Installationsverfahren
❶
A
❷
❹

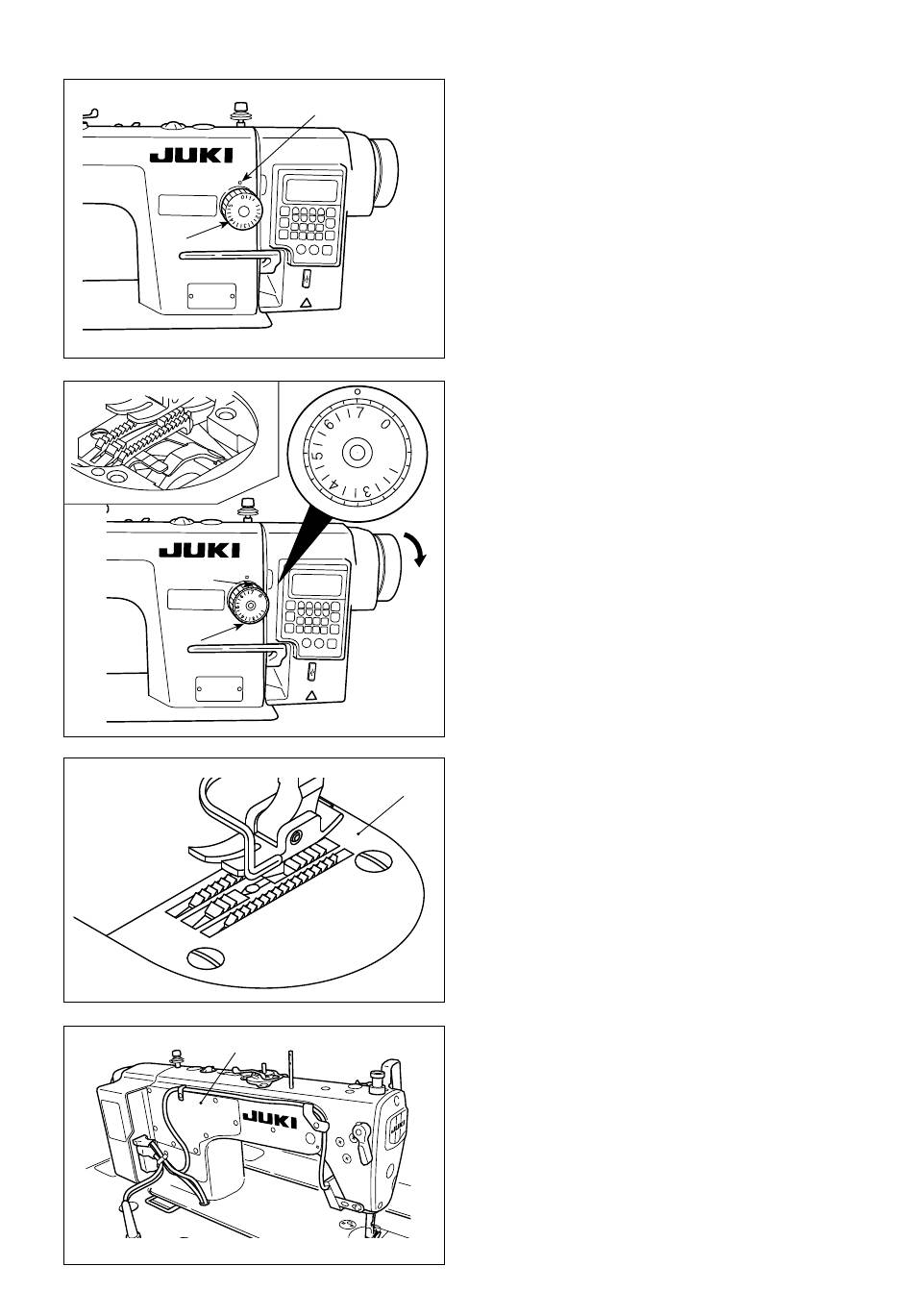

1) Ersetzen Sie den Stichlängen-Einstellknopf ❶
A
2) Entfernen Sie die gegenwärtige Stichplatte. Rich-
3) Befestigen Sie die Stichplatte ❸ (23645807) für
❸
4) Entfernen Sie die Seitenplatte ❹ .
– 2 –
durch denjenigen für lange Teilung.
Drehen Sie den gegenwärtigen Stichlängen-
Einstellknopf im Uhrzeigersinn, um seinen Ska-
lenstrich „0" auf den Markierungspunkt A am
Maschinenarm auszurichten. Entfernen Sie dann
die Befestigungsschraube. Befestigen Sie den
Stichlängen-Einstellknopf (22971402) ❷ für lange
Teilung so, dass sein Skalenstrich „0" auf den
Markierungspunkt am Maschinenarm ausgerichtet
ist.
ten Sie dann den Skalenstrich „7" des Stichlän-
gen-Einstellknopfes ❷ auf den Markierungspunkt
A am Maschinenarm aus. Drehen Sie das Hand-
rad von Hand in Pfeilrichtung, um sicherzustellen,
dass der Transporteur weder mit dem Bett noch
mit dem Messer in Berührung kommt.
lange Teilung.
Vergewissern Sie sich, dass ein angemessener
Abstand zwischen den Schlitzen in der Stichplatte
und dem Transporteur besteht, und dass die Teile
nicht aneinander reiben.
