2
2. Anschluss der Leitungen an den Sockel DB-100
Alle Anschlussarbeiten sind bei abgeschalteter Stromversorgung
durchzuführen.
Schrauben Sie die Leitungen an die Klemmen mit Ziffern:
1 – Klemme „-";
2 – Klemme „-" für die zum Anschluss der Blitzleuchte;
3 – Klemme „+";
4 – Klemme „+";
5 – Klemme zum Anschluss des Schirmes.

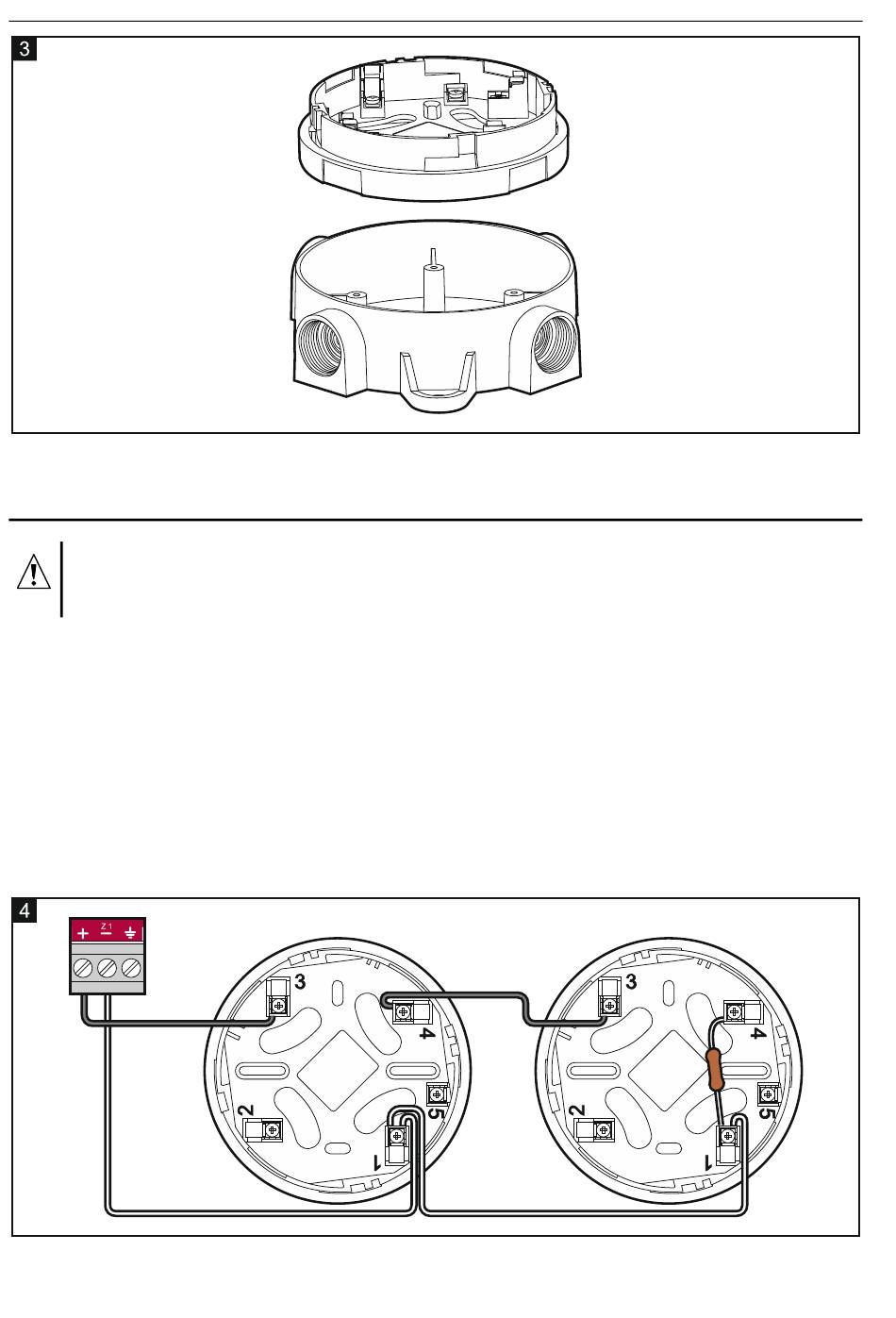

In der Abbildung 4 wurde ein Beispiel des Anschlusses angezeigt.
DB-100 ● PDB-100
SATEL
