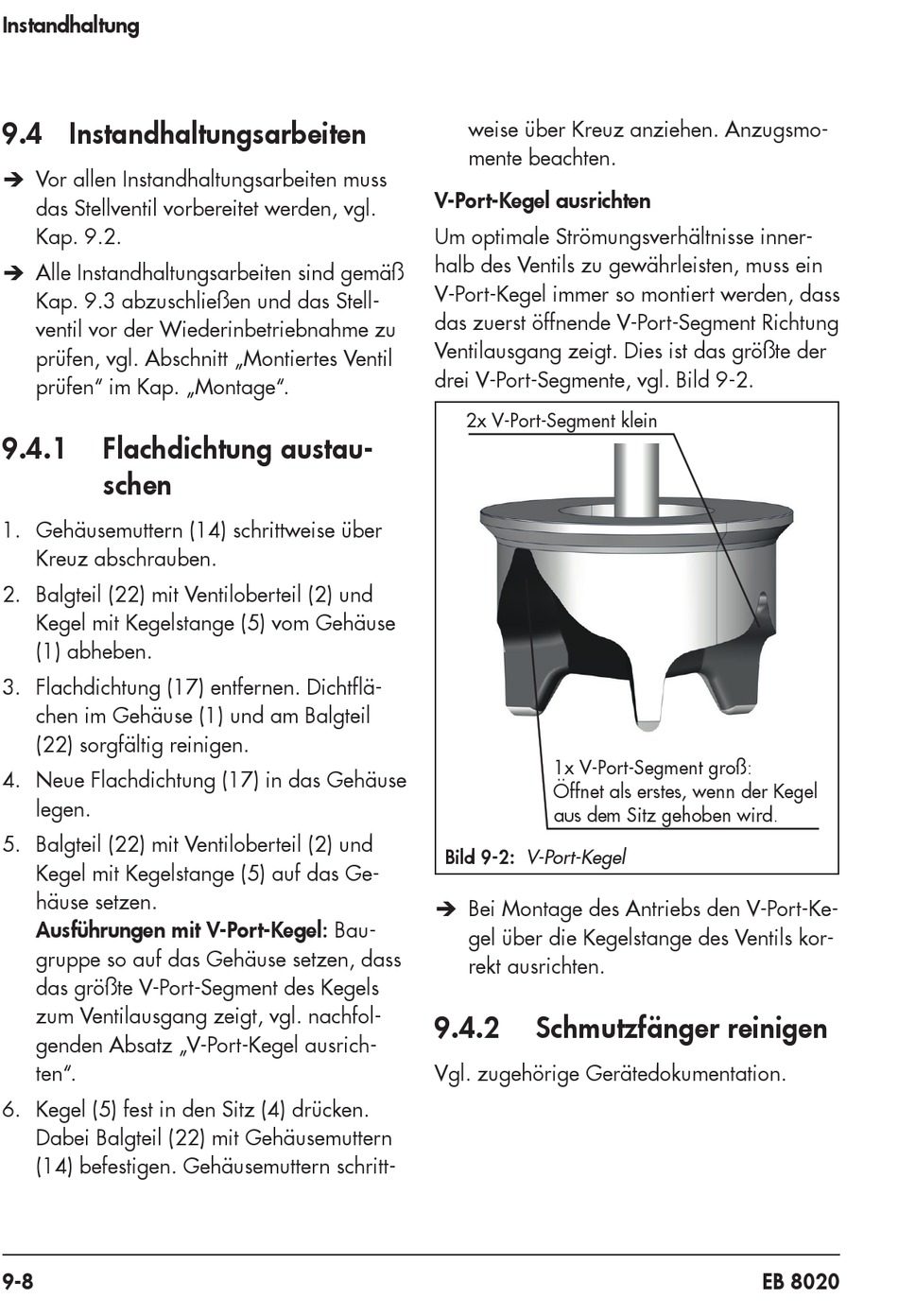

Instandhaltung
9.4 Instandhaltungsarbeiten
Î Vor allen Instandhaltungsarbeiten muss
das Stellventil vorbereitet werden, vgl.
Kap. 9.2.
Î Alle Instandhaltungsarbeiten sind gemäß
Kap. 9.3 abzuschließen und das Stell-
ventil vor der Wiederinbetriebnahme zu
prüfen, vgl. Abschnitt „Montiertes Ventil
prüfen" im Kap. „Montage".
9.4.1 Flachdichtung austau-
schen
1. Gehäusemuttern (14) schrittweise über
Kreuz abschrauben.
2. Balgteil (22) mit Ventiloberteil (2) und
Kegel mit Kegelstange (5) vom Gehäuse
(1) abheben.
3. Flachdichtung (17) entfernen. Dichtflä-
chen im Gehäuse (1) und am Balgteil
(22) sorgfältig reinigen.
4. Neue Flachdichtung (17) in das Gehäuse
legen.
5. Balgteil (22) mit Ventiloberteil (2) und
Kegel mit Kegelstange (5) auf das Ge-
häuse setzen.
Ausführungen mit V-Port-Kegel: Bau-
gruppe so auf das Gehäuse setzen, dass
das größte V-Port-Segment des Kegels
zum Ventilausgang zeigt, vgl. nachfol-
genden Absatz „V-Port-Kegel ausrich-
ten".
6. Kegel (5) fest in den Sitz (4) drücken.
Dabei Balgteil (22) mit Gehäusemuttern
(14) befestigen. Gehäusemuttern schritt-
9-8
weise über Kreuz anziehen. Anzugsmo-
mente beachten.
V-Port-Kegel ausrichten
Um optimale Strömungsverhältnisse inner-
halb des Ventils zu gewährleisten, muss ein
V-Port-Kegel immer so montiert werden, dass
das zuerst öffnende V-Port-Segment Richtung
Ventilausgang zeigt. Dies ist das größte der
drei V-Port-Segmente, vgl. Bild 9-2.
2x V-Port-Segment klein
1x V-Port-Segment groß:
Öffnet als erstes, wenn der Kegel
aus dem Sitz gehoben wird.
Bild 9-2: V-Port-Kegel
Î Bei Montage des Antriebs den V-Port-Ke-
gel über die Kegelstange des Ventils kor-
rekt ausrichten.
9.4.2 Schmutzfänger reinigen
Vgl. zugehörige Gerätedokumentation.
EB 8020
