- Seite 2 BETRIEBSANLEITUNG DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de...
-
Seite 3: Inhaltsverzeichnis
10.0 Zusatzinformationen ............................30 10.1 Serviceadressen ................................ 30 10.2 Zeichnungen und Stückliste ............................31 10.3 Notizen ..................................34 DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de... - Seite 4 BETRIEBSANLEITUNG DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de...
-
Seite 5: Allgemeines
Gewerbestraße 16 36148 Kalbach / Rhön Telefon: +49 6655 9636-0 Fax: +49 6655 9636-6666 E-Mail: service@desoi.de Internet: www.desoi.de DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de... -
Seite 6: Sicherheit
Dieses Symbol weist darauf hin, dass es zu Verbrennungen durch berühren von möglichen heißen Oberflächen kommen kann. DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de... - Seite 7 Kennzeichnet eine unmittelbare Gefährdung mit erhöhtem Risiko für die Gesundheit unter gefährdend! Umständen für das Leben von Personen, sonstigen Lebewesen und für die Umwelt DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de...
-
Seite 8: Sorgfaltspflicht Des Betreibers
Halten sie daher das Produkt und deren Umgebung am Einsatzort sauber und reinigen sie diese regelmäßig entsprechend den Empfehlungen dieser Betriebsanleitung. DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de... -
Seite 9: Personalqualifikation
Die ordnungsgemäße Verwendung, Wartung und Instandsetzung des Produktes setzt einschlägige berufliche Fachkenntnisse im Bereich der Injektionstechnik, z.T. in der Elektrotechnik und der Mechanik voraus. DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de... -
Seite 10: Bestimmung
Wichtig dabei ist, dass die Angaben der Technischen Merkblätter des jeweiligen Verarbeitungsmaterials eingehalten werden. • Maximal 1000m über NN DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de... -
Seite 11: Unzulässige Betriebsweisen
• Nach Abschluss der Arbeiten müssen die Funktion aller Schutzeinrichtungen sowie auch die einwandfreie Funktion der Maschine sichergestellt sein. DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de... -
Seite 12: Grundlegende Gefährdungen / Gefahrenorte
Bereich zwischen dem Abb.2.8.2 Abb.2.8.3 Fußhebel und dem Materialbehälter • in Bereich der Druckfeder • im Anschlagbereich Kolbenstange und Einstellschraube DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de... -
Seite 13: Transport, Lagerung Und Zwischenlagerung
Beschädigungen gekommen ist, muss immer eine Überprüfung der Funktionen des Gerätes erfolgen. Nichtbeachtung dieses Hinweises kann Tod oder schwere Körperverletzungen zur Folge haben oder zu Sachbeschädigungen führen. DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de... -
Seite 14: Anlieferung Des Produktes

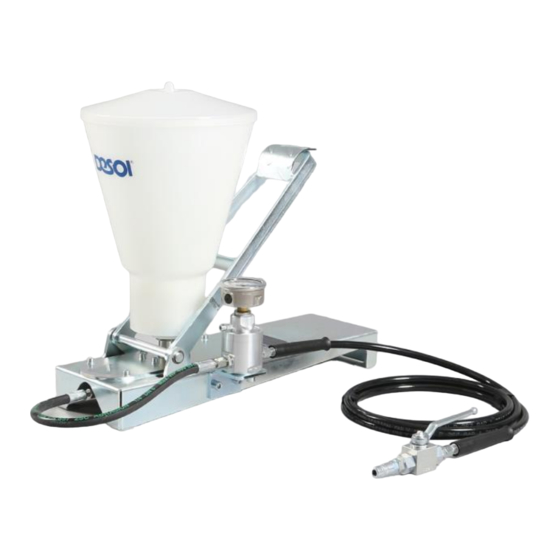

Diese Betriebsanleitung gilt für folgende Maschinen: Maschine: DESOI M-Power PED Artikelnummer: 15665 Baujahr: Januar 2019 Ausgabedatum: Januar 2019 DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de... -
Seite 15: Angaben Und Funktionen
Hydrauliköl Typ HLP-68 Zur Reinigung und Konservierung 1Liter / 5Liter 25067 / 25069 Ersatz- und Verschleißteilset 15665-EVS Werkzeugset 15665-WS DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de... -
Seite 16: Gewährleistung & Rechtliche Hinweise (Copyrights)
Vor der Inbetriebnahme bzw. nach Wartungsarbeiten müssen zuvor demontierte Schutzvorrichtungen wie z. B. Schraubenverbindungen ordnungsgemäß montiert werden. • Während der Inbetriebnahme Abstand halten. DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de... -
Seite 17: Eg-Konformitätserklärung
Kalbach, 8. Januar 2019 Siegfried Desoi Michael Engels Martin Desoi Geschäftsführung Geschäftsführung Geschäftsführung riginal-Konformitätserklärung Kopie der Übersetzung der Konformitätserklärung DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de... -
Seite 18: Inbetriebnahme
3. Sollte das Nachspannen des O-Ringes über die Aufnahmebuchse keinen Erfolg bringen, so muss das Dichtungselement erneuert werden. (siehe unter Punkt 10 Wartung und Reparaturarbeiten) Abb.5.2.1 DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de... -
Seite 19: Vorgehensweise Der Inbetriebnahme
Kontrollieren Sie nach dem ersten Start die korrekte Einstellung der gewünschten Materialparameter. Überprüfen Sie die gemachten Einstellungen. Wenn alle gewünschten Parameter stimmen, können Sie mit dem Verarbeiten beginnen. DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de... -
Seite 20: Reinigung
Materialbehälter sollte dabei vom Hydrauliköl bedeckt sein. 11. Die Maschine ist nun gereinigt und konserviert und kann bis zum nächsten Einsatz eingelagert werden. DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de... -
Seite 21: Wartung Und Reparaturarbeiten
Vor dem Arbeiten an der Maschine für Druckentlastung des kompletten Systems sorgen. • Augenschutz und Handschutz müssen getragen werden! DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de... -
Seite 22: Austauschen Von Verschleißteilen
Teflonband nicht über den vorderen Gewinderand ragt. 12. Die weitere Montage erfolgt in umgekehrter Reihenfolge zur Demontage. DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de... - Seite 23 Verunreinigungen auf der Kolbenstange entfernt werden. Weist die Kolbenstange Verschleiß auf oder befinden sich Beschädigungen im Bereich der Laufflächen muss diese ausgetauscht werden. (Prüfen & Austausch der Kolbenstange“) DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de...
- Seite 24 Kolben nach hinten bewegt. Nach dem Erreichen der gewünschten Position müssen die beiden Kontermuttern noch fest angezogen werden. (blau markiert) Abb.7.1.15 DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de...
- Seite 25 • Rillenscheibe einlegen (Rillen in Richtung der Membrane) • O-Ring in die vorgesehene Nut einlegen und einfetten. Abb.7.1.22 DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de...
-
Seite 26: Deckel Der Druckmesseinheit
Einsatzscheibe (Pos. 14.1) muss in das Auslassventilgehäuse eingeklebt werden. (Dichtkante nach oben!) Doppelnippel (Pos.20), auf das 1/4" Anschlussgewinde auftragen und einschrauben DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de... -
Seite 27: Wartungs- Und Prüfungsintervalle
- starke äußere und innere (durch das Medium) Einflüsse, welche die Verwendungsdauer der Schlauchleitung stark reduzieren. BG-Regel für Hydraulik-Schlauchleitungen (Quelle: www.arbeitssicherheit.de) DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de... -
Seite 28: Störung
Materialablagerungen im inneren der Führungselemente schmieren. Pumpe oder dem Zubehör. Das Zubehör versuchen zu reinigen oder ersetzen. DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de... -
Seite 29: Außerbetriebnahme Und Entsorgung
Spezielle Hinweise zur Entsorgung erhalten Sie zudem: • aus der Dokumentation und den Datenblättern der Zulieferer. • von Ihrem Umweltbeauftragten. DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de... -
Seite 30: Zusatzinformationen
DESOI GmbH Gewerbestraße 16 36148 Kalbach/Rhön Telefon: +49 6655 9636–0 Fax.: +49 6655 9636-6666 E-Mail: service@desoi.de Internet: www.desoi.de DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de... -
Seite 31: Zeichnungen Und Stückliste
500-01-190 O-Ring Ø21,00 x 1,5 mm 14.4 500-01-007 Druckfeder 14.5 500-01-974 Ventilgehäuse G1/2" 14.6 500-01-892 Verschluss mit M12x1,5 DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de... - Seite 32 500-01-565 O-Ring Ø18,00 x 3,0 mm 500-00-162 Zylinderschraube M8 x 16 mm Detailzeichnungen Pos. 16 (C) und (H-H) DESOI GmbH | Gewerbestraße 16 | 36148 Kalbach | Telefon: +49 6655 9636-0 | Fax +49 6655 9636-6666 | service@desoi.de | www.desoi.de...
