E40.0.2x.6B-01

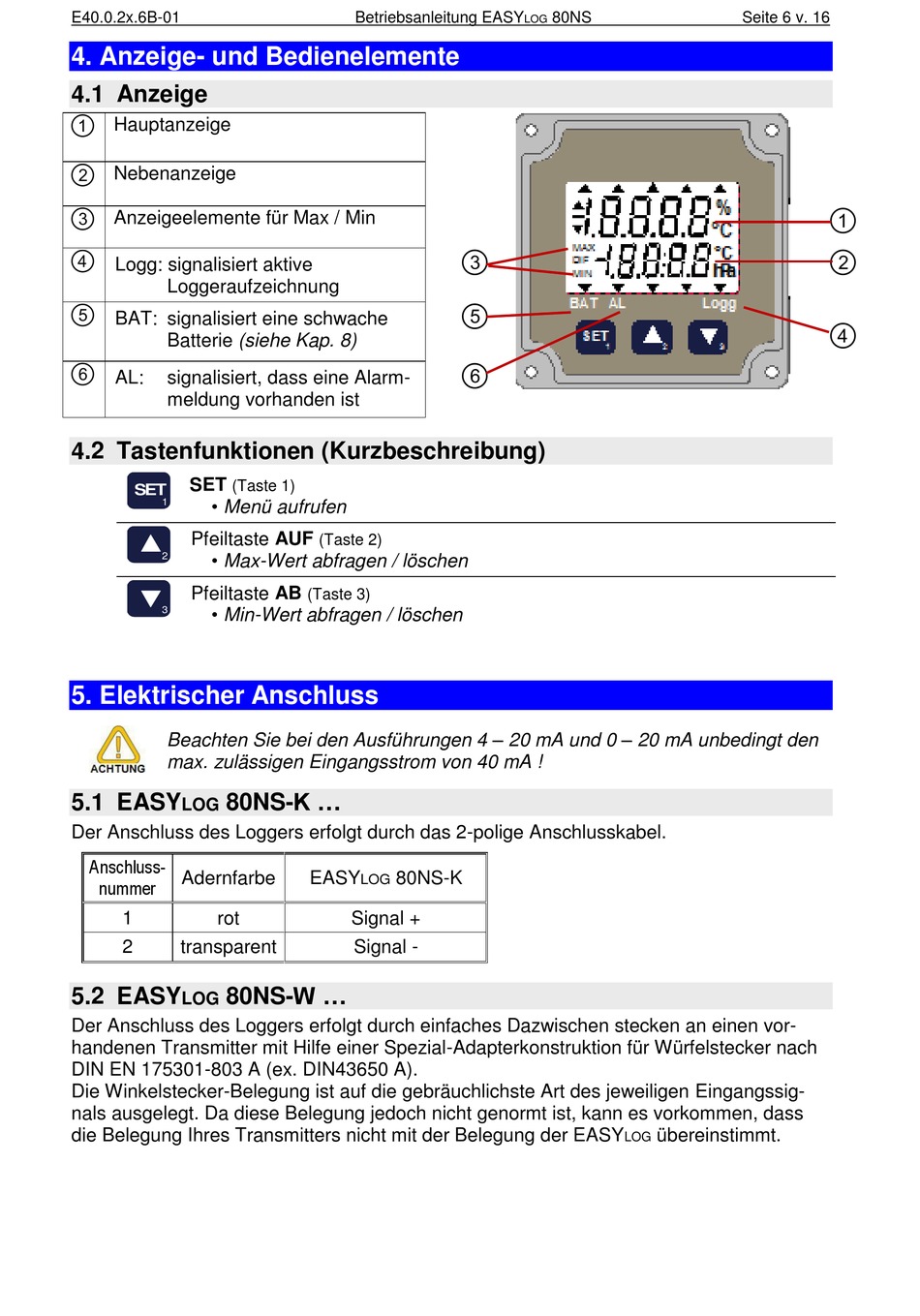

4. Anzeige- und Bedienelemente
4.1 Anzeige
Hauptanzeige
Nebenanzeige
Anzeigeelemente für Max / Min
Logg: signalisiert aktive
Loggeraufzeichnung
BAT: signalisiert eine schwache
Batterie (siehe Kap. 8)
AL:
signalisiert, dass eine Alarm-
meldung vorhanden ist
4.2 Tastenfunktionen (Kurzbeschreibung)
SET
(Taste 1)
SET
• Menü aufrufen
1
Pfeiltaste AUF
• Max-Wert abfragen / löschen
2
Pfeiltaste AB
• Min-Wert abfragen / löschen
3
5. Elektrischer Anschluss
Beachten Sie bei den Ausführungen 4 – 20 mA und 0 – 20 mA unbedingt den
max. zulässigen Eingangsstrom von 40 mA !
80NS-K ...
5.1 EASY
LOG
Der Anschluss des Loggers erfolgt durch das 2-polige Anschlusskabel.
Anschluss-
Adernfarbe
nummer
1
rot
2
transparent
80NS-W ...
5.2 EASY
LOG
Der Anschluss des Loggers erfolgt durch einfaches Dazwischen stecken an einen vor-
handenen Transmitter mit Hilfe einer Spezial-Adapterkonstruktion für Würfelstecker nach
DIN EN 175301-803 A (ex. DIN43650 A).
Die Winkelstecker-Belegung ist auf die gebräuchlichste Art des jeweiligen Eingangssig-
nals ausgelegt. Da diese Belegung jedoch nicht genormt ist, kann es vorkommen, dass
die Belegung Ihres Transmitters nicht mit der Belegung der EASY
Betriebsanleitung EASY
(Taste 2)
(Taste 3)
EASY
80NS-K
LOG
Signal +
Signal -
80NS
LOG
übereinstimmt.
LOG
Seite 6 v. 16
