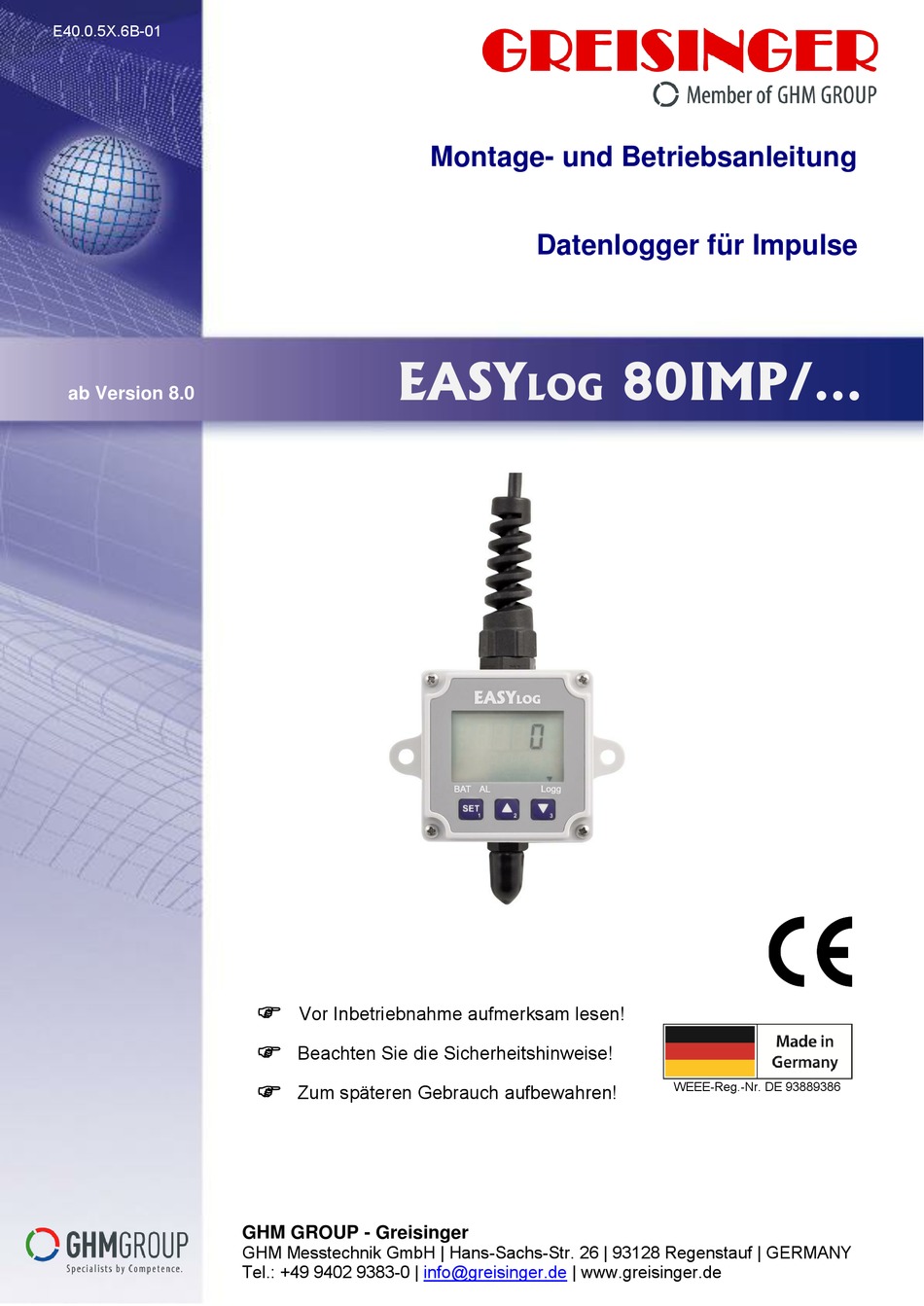

E40.0.5X.6B-01
ab Version 8.0
EASY
Vor Inbetriebnahme aufmerksam lesen!
Beachten Sie die Sicherheitshinweise!
Zum späteren Gebrauch aufbewahren!
GHM GROUP - Greisinger
GHM Messtechnik GmbH | Hans-Sachs-Str. 26 | 93128 Regenstauf | GERMANY
Tel.: +49 9402 9383-0 |
Montage- und Betriebsanleitung
Datenlogger für Impulse
LOG
info@greisinger.de
| www.greisinger.de
80IMP/...
WEEE-Reg.-Nr. DE 93889386

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für GREISINGER EASYLOG 80IMP Serie

  • Seite 1 Vor Inbetriebnahme aufmerksam lesen!  Beachten Sie die Sicherheitshinweise!  WEEE-Reg.-Nr. DE 93889386 Zum späteren Gebrauch aufbewahren! GHM GROUP - Greisinger GHM Messtechnik GmbH | Hans-Sachs-Str. 26 | 93128 Regenstauf | GERMANY Tel.: +49 9402 9383-0 | info@greisinger.de | www.greisinger.de...
  • Seite 2: Inhaltsverzeichnis

    E40.0.5X.6B-01 Betriebsanleitung EASY 80IMP… Seite 2 v. 16 Inhaltsverzeichnis Allgemeiner Hinweis ....................2 Sicherheit ........................3 Bestimmungsgemäße Verwendung ..............3 Sicherheitszeichen und Symbole ................3 Qualifiziertes Personal ..................3 Sicherheitshinweise ....................4 Produktbeschreibung ....................5 Benötigtes Zubehör ....................5 Hinweis zum Auslieferungszustand des Loggers ..........5 Programmierung des Anzeigebereiches ...............
  • Seite 3: Sicherheit

    E40.0.5X.6B-01 Betriebsanleitung EASY 80IMP… Seite 3 v. 16 2. Sicherheit 2.1 Bestimmungsgemäße Verwendung Die Logger EASY 80IMP/… sind speziell für die Langzeitüberwachung von niedrigen Fre- quenzen konstruiert. Der niedrige Stromverbrauch und die hohe Batteriekapazität garantieren eine lange Auf- zeichnungsdauer. Dabei werden jeweils die letzten 250.000 Messwerte im Speicher gehalten. Die LCD-Anzeige gibt ständig Auskunft über die Messgrößen bzw.
  • Seite 4: Sicherheitshinweise

    E40.0.5X.6B-01 Betriebsanleitung EASY 80IMP… Seite 4 v. 16 2.4 Sicherheitshinweise Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Messgeräte ge- baut und geprüft. Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur gewährleistet werden, wenn bei der Benutzung die allgemein üblichen Sicherheitsvorkeh- rungen sowie die gerätespezifischen Sicherheitshinweise dieser Betriebsanleitung beach- tet werden.
  • Seite 5: Produktbeschreibung

    E40.0.5X.6B-01 Betriebsanleitung EASY 80IMP… Seite 5 v. 16 3. Produktbeschreibung 3.1 Benötigtes Zubehör Konfiguriert, gestartet und ausgelesen wird der EASY 80IMP… über die EASYBus-Schnittstelle. Hierzu wird folgendes Zubehör benötigt:  Pegelwandler - RS232 <> EASYBus (z.B. EBW 1, EBW 64, EBW 240) - USB <>...
  • Seite 6: Anzeige- Und Bedienelemente

    E40.0.5X.6B-01 Betriebsanleitung EASY 80IMP… Seite 6 v. 16 4. Anzeige- und Bedienelemente 4.1 Anzeige Hauptanzeige  Nebenanzeige  Anzeigeelemente für Max / Min      Logg: signalisiert aktive Loggeraufzeichnung   BAT: signalisiert eine schwache  Batterie (siehe Kap. 0) ...
  • Seite 7: Elektrischer Anschluss

    E40.0.5X.6B-01 Betriebsanleitung EASY 80IMP… Seite 7 v. 16 5. Elektrischer Anschluss Beachten Sie bei den Ausführungen „aktives Signal“ unbedingt den max. zu- lässigen Eingangsstrom von 2 mA ! 5.1 EASY 80IMP/… Der Anschluss des Loggers erfolgt durch das 2-polige Anschlusskabel. Anschluss- Adernfarbe EASY...
  • Seite 8: Bedienung

    E40.0.5X.6B-01 Betriebsanleitung EASY 80IMP… Seite 8 v. 16 6. Bedienung 6.1 Bedienung am Gerät - Min/Max-Wertspeicher Funktion Vorgehensweise Taste kurz drücken Für ca. 4 Sekunden wird der Max-Wert angezeigt. Max-Werte anzeigen (Max-Anzeige wird durch Anzeigeelement „MAX“ signalisiert) Hinweis: Durch nochmaliges drücken der Taste kann die Max- wertanzeige sofort beendet werden.
  • Seite 9: Bedienung Am Gerät - Loggerbedienung

    E40.0.5X.6B-01 Betriebsanleitung EASY 80IMP… Seite 9 v. 16 6.3 Bedienung am Gerät - Loggerbedienung Funktion Vorgehensweise Tasten gleichzeitig drücken In der Hauptanzeige erscheint „CYCL“. In der Nebenanzeige wird die aktuell eingestellte Zykluszeit [in Sek.] angezeigt. Ist aktuell keine Aufzeichnung aktiv, kann mit Tasten Zykluszeit anzeigen das gewünschte Aufzeichnungsintervall [4 Sekunden bis und einstellen...
  • Seite 10: Bedienung Über Software Gsoft 40K

    E40.0.5X.6B-01 Betriebsanleitung EASY 80IMP… Seite 10 v. 16 6.4 Bedienung über Software GSOFT 40K Mit der Software GSOFT 40K (ab V7.14) kann der Logger komfortabel bedient werden. Es steht dort eine Vielzahl von Funktionen zur Bedienung des Loggers zur Verfügung. Zum Beispiel: •...
  • Seite 11: Betriebsanzeigen

    E40.0.5X.6B-01 Betriebsanleitung EASY 80IMP… Seite 11 v. 16 8. Betriebsanzeigen Der EASY verfügt über zwei LCD-Anzeigen: 7 mm (Hauptanzeige) und 5,8 mm (Nebenanzeige). 8.1 Messwert-Anzeige Die LCD dient vorrangig zur Anzeige der ermittelten Messwerte: MESSWERT ANZEIGE a) Hauptanzeige: skalierter Anzeigewert Nebenanzeige: leer Logg •...
  • Seite 12: Systemmeldungen

    E40.0.5X.6B-01 Betriebsanleitung EASY 80IMP… Seite 12 v. 16 8.3 Systemmeldungen ATTERIE • Anzeige des BAT-Pfeiles links unten: Die Batterie des EASY ist fast verbraucht und sollte schnellst möglichst erneuert werden. Die Datenaufzeichnung ist noch aktiv. • Daueranzeige Die Batterie ist verbraucht und die Datenaufzeichnung wurde automatisch beendet (auch bei EASYBus-Betrieb).
  • Seite 13: Technische Daten

    E40.0.5X.6B-01 Betriebsanleitung EASY 80IMP… Seite 13 v. 16 9. Technische Daten 0 ….. 60000 Impulse / Messzyklus Messbereich Signaleingang Anmerkung: Eingang ist nicht galvanisch vom EASYBus getrennt Potentialfreier Schaltkontakt Kontakt geschlossen (R < 50 Ohm) EASYLog 80IMP/S Kontakt geöffnet (R > 200 kOhm) Max.
  • Seite 14: Außerbetriebnahme, Rücksendung Und Entsorgung

    E40.0.5X.6B-01 Betriebsanleitung EASY 80IMP… Seite 14 v. 16 abhängig vom eingestellten Messzyklus: Aufzeichnungszeitraum z. B. 521 Tage bei 3 Min. Messzyklus, 7,1 Jahre bei 15 Min. Messzyklus. Alarmpunkte im Bereich des Anzeigebereiches und Alarm- Alarmfunktion verzögerung (0 bis 500 Min.) einstellbar 25 °C Nenntemperatur -25,0 …...
  • Seite 15: Häufig Gestellte Fragen [Faq]

    E40.0.5X.6B-01 Betriebsanleitung EASY 80IMP… Seite 15 v. 16 11. Häufig gestellte Fragen [FAQ] Problem: Der Logger kann über Tastatur nicht gestoppt werden. Mögliche Ursache: Bei der Konfiguration des Loggers wurde die Funktion „Loggerstop über Tasten gesperrt“ aktiviert. Deaktivieren sie mit Hilfe der GSOFT 40K (im Register „Einstellun- Abhilfe: gen“) diese Funktion.
  • Seite 16: Geräteoptionen

    E40.0.5X.6B-01 Betriebsanleitung EASY 80IMP… Seite 16 v. 16 12. Geräteoptionen Ergänzende Hinweise zu Option für den Gerätetyp EASY 80IMP/… . 12.1 ALARM Bei der Option „ALARM“ besitzt das Gerät zusätzlich einen NPN-Schaltausgang für die Alarmfunktion des Gerätes. Hierdurch ergeben sich folgende Ergänzungen: Geräteanschluss: Alarmausgang EASYBus...
