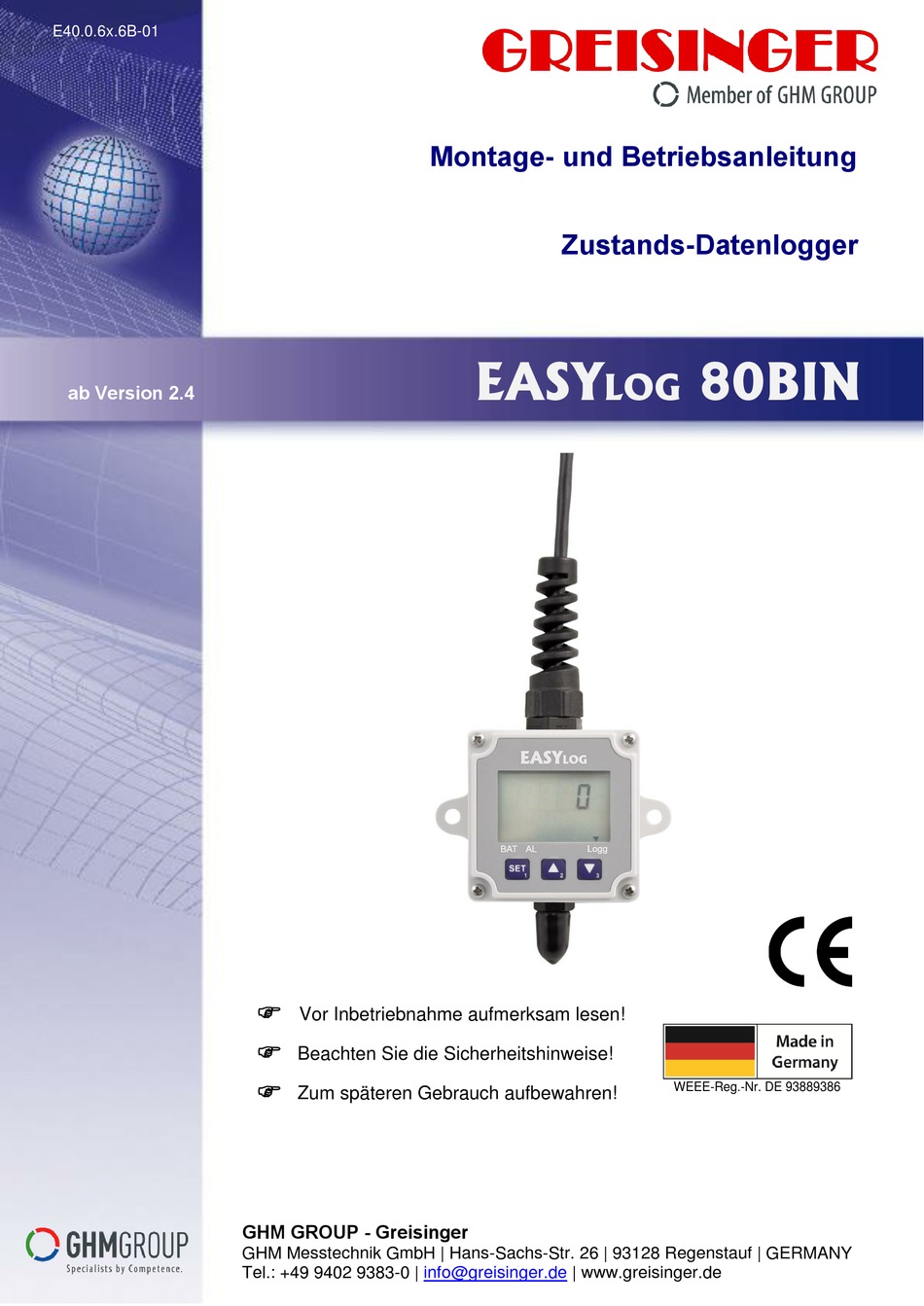

E40.0.6x.6B-01
ab Version 2.4
Vor Inbetriebnahme aufmerksam lesen!
Beachten Sie die Sicherheitshinweise!
Zum späteren Gebrauch aufbewahren!
GHM GROUP - Greisinger
GHM Messtechnik GmbH | Hans-Sachs-Str. 26 | 93128 Regenstauf | GERMANY
Tel.: +49 9402 9383-0 |
Montage- und Betriebsanleitung
Zustands-Datenlogger
EASY
info@greisinger.de
| www.greisinger.de
80BIN
LOG
WEEE-Reg.-Nr. DE 93889386
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für GREISINGER EASYLOG 80BIN
Inhaltszusammenfassung für GREISINGER EASYLOG 80BIN
- Seite 1 Vor Inbetriebnahme aufmerksam lesen! Beachten Sie die Sicherheitshinweise! WEEE-Reg.-Nr. DE 93889386 Zum späteren Gebrauch aufbewahren! GHM GROUP - Greisinger GHM Messtechnik GmbH | Hans-Sachs-Str. 26 | 93128 Regenstauf | GERMANY Tel.: +49 9402 9383-0 | info@greisinger.de | www.greisinger.de...
-
Seite 2: Inhaltsverzeichnis
E40.0.6x.6B-01 Betriebsanleitung EASY 80BIN Seite 2 v. 14 Inhaltsverzeichnis Allgemeiner Hinweis ....................2 Sicherheit ........................3 Bestimmungsgemäße Verwendung ..............3 Sicherheitszeichen und Symbole ................3 Qualifiziertes Personal ..................3 Sicherheitshinweise ....................4 Produktbeschreibung ....................5 Benötigtes Zubehör ....................5 Hinweis zum Auslieferungszustand des Loggers ..........5 EASYBus-Anschluss .................... -
Seite 3: Sicherheit
E40.0.6x.6B-01 Betriebsanleitung EASY 80BIN Seite 3 v. 14 2. Sicherheit 2.1 Bestimmungsgemäße Verwendung Der Logger EASY 80BIN ist speziell für die Langzeitüberwachung von Schaltzuständen ausgelegt. Der niedrige Stromverbrauch und die hohe Batteriekapazität garantieren eine lange Auf- zeichnungsdauer. Dabei werden jeweils die letzten 250.000 Messwerte im Speicher gehalten. Die LCD-Anzeige gibt ständig Auskunft über die Messgrößen bzw. -
Seite 4: Sicherheitshinweise
E40.0.6x.6B-01 Betriebsanleitung EASY 80BIN Seite 4 v. 14 2.4 Sicherheitshinweise Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Messgeräte ge- baut und geprüft. Die einwandfreie Funktion und Betriebssicherheit des Gerätes kann nur gewährleistet werden, wenn bei der Benutzung die allgemein üblichen Sicherheitsvorkeh- rungen sowie die gerätespezifischen Sicherheitshinweise dieser Betriebsanleitung beach- tet werden. -
Seite 5: Produktbeschreibung
E40.0.6x.6B-01 Betriebsanleitung EASY 80BIN Seite 5 v. 14 3. Produktbeschreibung 3.1 Benötigtes Zubehör Konfiguriert, gestartet und ausgelesen wird der EASY 80BIN über die EASYBus- Schnittstelle. Hierzu wird folgendes Zubehör benötigt: Pegelwandler - RS232 <> EASYBus (z.B. EBW 1, EBW 64, EBW 240) - USB <>... -
Seite 6: Anzeige- Und Bedienelemente
E40.0.6x.6B-01 Betriebsanleitung EASY 80BIN Seite 6 v. 14 4. Anzeige- und Bedienelemente 4.1 Display Hauptanzeige Nebenanzeige Anzeigeelemente für Max / Min Logg: signalisiert aktive Loggeraufzeichnung BAT: signalisiert eine schwache Batterie (siehe Kap. 0) ... -
Seite 7: Bedienung Am Gerät - Loggerbedienung
E40.0.6x.6B-01 Betriebsanleitung EASY 80BIN Seite 7 v. 14 Taste ca. 5 Sekunden lang drücken Min-Wert löschen In der Anzeige erschient „CLr“. Der gespeicherte Min-Wert ist daraufhin gelöscht. 5.2 Bedienung am Gerät - Loggerbedienung Funktion Vorgehensweise Tasten gleichzeitig drücken In der Hauptanzeige erscheint „CYCL“. In der Nebenanzeige wird die aktuell eingestellte Zykluszeit [in Sek.] angezeigt. -
Seite 8: Bedienung Über Software Gsoft 40K
E40.0.6x.6B-01 Betriebsanleitung EASY 80BIN Seite 8 v. 14 5.3 Bedienung über Software GSOFT 40K Mit der Software GSOFT 40K (ab V7.14) kann der Logger komfortabel bedient werden. Es steht dort eine Vielzahl von Funktionen zur Bedienung des Loggers zur Verfügung. Zum Beispiel: •... -
Seite 9: Betriebsanzeigen
E40.0.6x.6B-01 Betriebsanleitung EASY 80BIN Seite 9 v. 14 7. Betriebsanzeigen Der EASY verfügt über zwei LCD-Anzeigen: 7 mm (Hauptanzeige) und 5,8 mm (Nebenanzeige). 7.1 Messwert-Anzeige Die LCD dient vorrangig zur Anzeige der ermittelten Messwerte: MESSWERT ANZEIGE a) Hauptanzeige: Messwert Nebenanzeige: leer Logg •... -
Seite 10: Systemmeldungen
E40.0.6x.6B-01 Betriebsanleitung EASY 80BIN Seite 10 v. 14 7.3 Systemmeldungen ATTERIE • Anzeige des BAT-Pfeiles links unten: Die Batterie des EASY ist fast verbraucht und sollte schnellst möglichst erneuert werden. Die Datenaufzeichnung ist noch aktiv. • Daueranzeige Die Batterie ist verbraucht und die Datenaufzeichnung wurde automatisch beendet (auch bei EASYBus-Betrieb). -
Seite 11: Technische Daten
E40.0.6x.6B-01 Betriebsanleitung EASY 80BIN Seite 11 v. 14 8. Technische Daten Eingang Anschluss für potentialfreien Schaltkontakt 1 = Kontakt geschlossen (R < 50 Ohm) Messwerte 0 = Kontakt geöffnet (R > 20 kOhm) Elektr. Anschluss ca. 0.5m Anschlusskabel mit losen Enden Auflösung 1 Digit Anzeige... -
Seite 12: Außerbetriebnahme, Rücksendung Und Entsorgung
E40.0.6x.6B-01 Betriebsanleitung EASY 80BIN Seite 12 v. 14 Richtlinien / Normen: Die Geräte entsprechen folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaa- ten: 2011/65/EU - RoHS 2014/30/EU - EMV Richtlinie Angewandte harmonisierte Normen: EN 50581 : 2012 EN 61326-1 : 2013 Störaussendung Klasse B, Störfestigkeit nach Tabelle 1, Zusätzlicher Fehler: <1%... -
Seite 13: Häufig Gestellte Fragen [Faq]
E40.0.6x.6B-01 Betriebsanleitung EASY 80BIN Seite 13 v. 14 10. Häufig gestellte Fragen [FAQ] Problem: Der Logger kann über Tastatur nicht gestoppt werden. Mögliche Ursache: Bei der Konfiguration des Loggers wurde die Funktion „Loggerstop über Tasten gesperrt“ aktiviert. Deaktivieren sie mit Hilfe der GSOFT 40K (im Register „Einstellun- Abhilfe: gen“) diese Funktion. -
Seite 14: Geräteoptionen
E40.0.6x.6B-01 Betriebsanleitung EASY 80BIN Seite 14 v. 14 11. Geräteoptionen Ergänzende Hinweise zu Option für den Gerätetyp EASY 80BIN. 11.1 ALARM Bei der Option „ALARM“ besitzt das Gerät zusätzlich einen NPN-Schaltausgang für die Alarmfunktion des Gerätes. Hierdurch ergeben sich folgende Ergänzungen: Geräteanschluss: Alarmausgang EASYBus...
