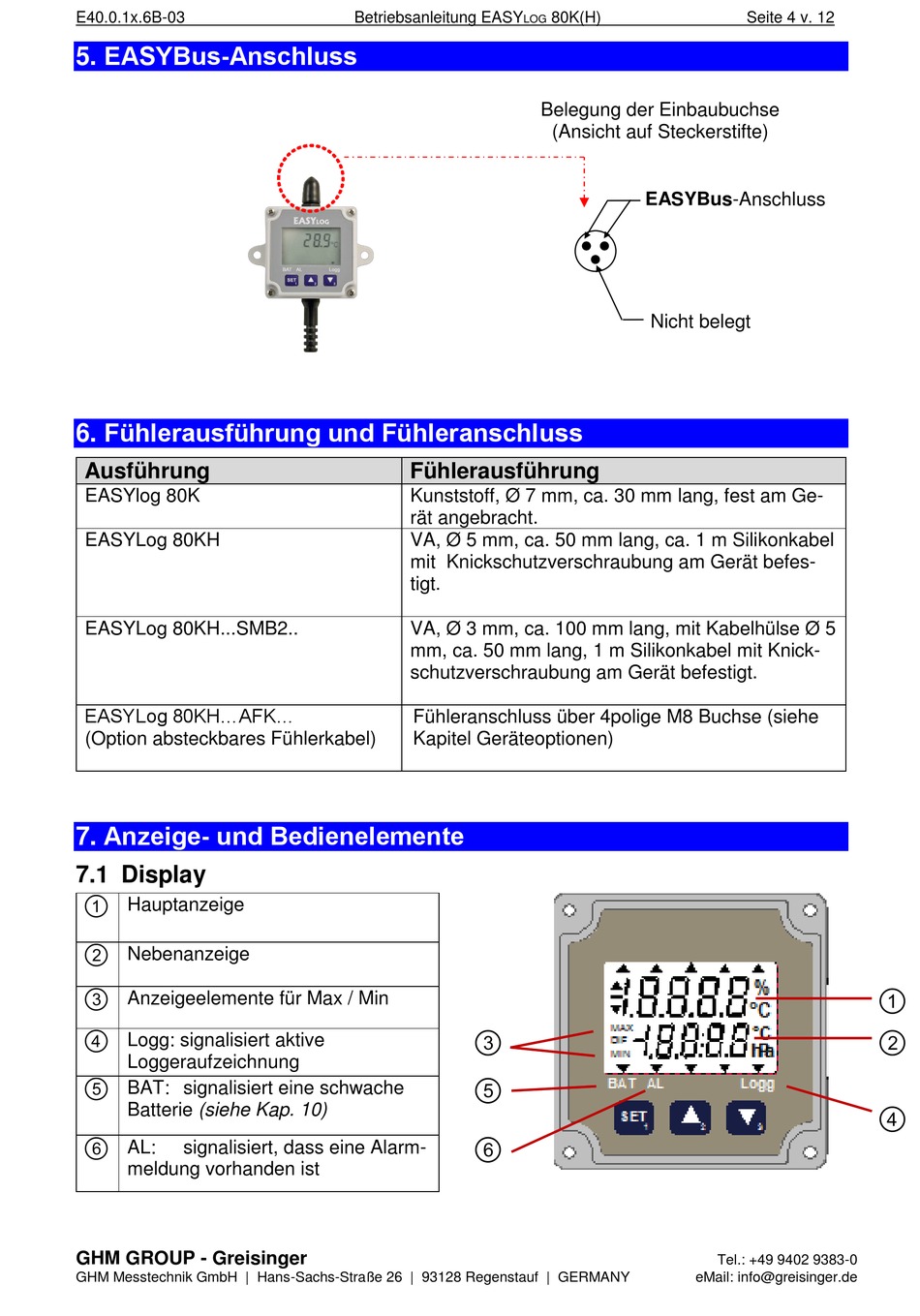

E40.0.1x.6B-03
5. EASYBus-Anschluss
6. Fühlerausführung und Fühleranschluss
Ausführung
EASYlog 80K
EASYLog 80KH
EASYLog 80KH...SMB2..
EASYLog 80KH...AFK...
(Option absteckbares Fühlerkabel)
7. Anzeige- und Bedienelemente
7.1 Display
Hauptanzeige
Nebenanzeige
Anzeigeelemente für Max / Min
Logg: signalisiert aktive
Loggeraufzeichnung
BAT: signalisiert eine schwache
Batterie (siehe Kap. 10)
AL:
signalisiert, dass eine Alarm-
meldung vorhanden ist
GHM GROUP - Greisinger
GHM Messtechnik GmbH | Hans-Sachs-Straße 26 | 93128 Regenstauf | GERMANY
Betriebsanleitung EASY
LOG
Fühlerausführung
Kunststoff, Ø 7 mm, ca. 30 mm lang, fest am Ge-
rät angebracht.
VA, Ø 5 mm, ca. 50 mm lang, ca. 1 m Silikonkabel
mit Knickschutzverschraubung am Gerät befes-
tigt.
VA, Ø 3 mm, ca. 100 mm lang, mit Kabelhülse Ø 5
mm, ca. 50 mm lang, 1 m Silikonkabel mit Knick-
schutzverschraubung am Gerät befestigt.
Fühleranschluss über 4polige M8 Buchse (siehe
Kapitel Geräteoptionen)
80K(H)
Belegung der Einbaubuchse
(Ansicht auf Steckerstifte)
EASYBus-Anschluss
Nicht belegt
eMail: info@greisinger.de
Seite 4 v. 12
Tel.: +49 9402 9383-0
