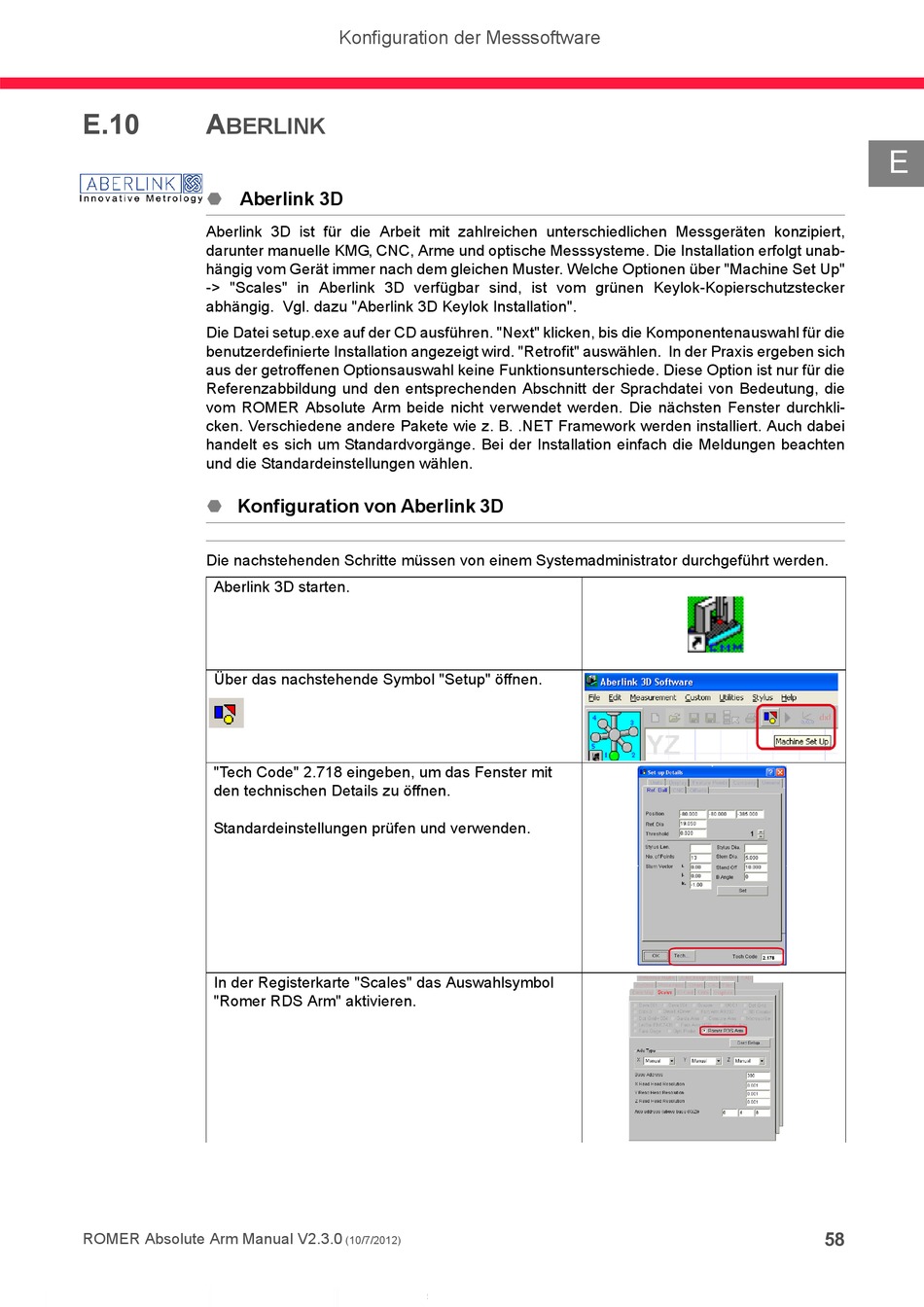

E.10
A
BERLINK
Aberlink 3D
Aberlink 3D ist für die Arbeit mit zahlreichen unterschiedlichen Messgeräten konzipiert,
darunter manuelle KMG, CNC, Arme und optische Messsysteme. Die Installation erfolgt unab-
hängig vom Gerät immer nach dem gleichen Muster. Welche Optionen über "Machine Set Up"
-> "Scales" in Aberlink 3D verfügbar sind, ist vom grünen Keylok-Kopierschutzstecker
abhängig. Vgl. dazu "Aberlink 3D Keylok Installation".
Die Datei setup.exe auf der CD ausführen. "Next" klicken, bis die Komponentenauswahl für die
benutzerdefinierte Installation angezeigt wird. "Retrofit" auswählen. In der Praxis ergeben sich
aus der getroffenen Optionsauswahl keine Funktionsunterschiede. Diese Option ist nur für die
Referenzabbildung und den entsprechenden Abschnitt der Sprachdatei von Bedeutung, die
vom ROMER Absolute Arm beide nicht verwendet werden. Die nächsten Fenster durchkli-
cken. Verschiedene andere Pakete wie z. B. .NET Framework werden installiert. Auch dabei
handelt es sich um Standardvorgänge. Bei der Installation einfach die Meldungen beachten
und die Standardeinstellungen wählen.

Konfiguration von Aberlink 3D


Die nachstehenden Schritte müssen von einem Systemadministrator durchgeführt werden.
Aberlink 3D starten.
Über das nachstehende Symbol "Setup" öffnen.
"Tech Code" 2.718 eingeben, um das Fenster mit
den technischen Details zu öffnen.
Standardeinstellungen prüfen und verwenden.
In der Registerkarte "Scales" das Auswahlsymbol
"Romer RDS Arm" aktivieren.
ROMER Absolute Arm Manual V2.3.0
Konfiguration der Messsoftware
(10/7/2012)
E
58
