Focal ELITE K2 POWER Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Focal Anleitungen
  4. Lautsprecher
  5. ELITE K2 series
  6. Bedienungsanleitung

Focal ELITE K2 POWER Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für ELITE K2 POWER:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 16

Quicklinks

Diese Anleitung herunterladen
ELITE K2 POWER
Français page 10
English page 13
Manuel d'utilisation / User manual

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Focal ELITE K2 POWER

Inhaltszusammenfassung für Focal ELITE K2 POWER

  • Seite 1: Inhaltsverzeichnis

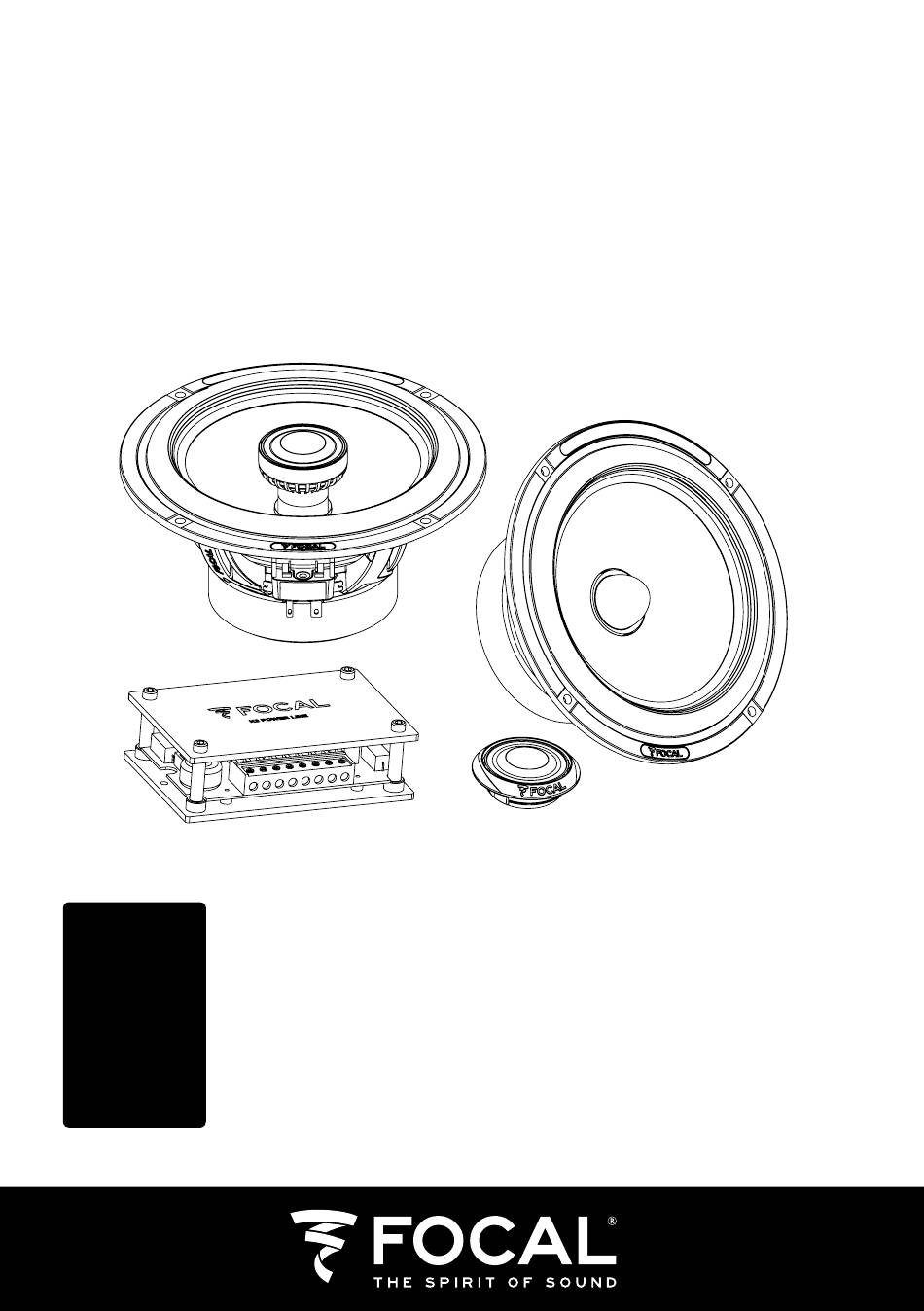

    ELITE K2 POWER Manuel d’utilisation / User manual Français page 10 English page 13 Deutsch p 16 Italiano p 19 Español p 22 Português p 25 Nederlands p 28 Русский p 31 中文 第34页 日本語 第37页 한국어 페이지 (40)
  • Seite 2 ELITE K2 POWER M a n u e l d ’ u t i l i s a t i o n / U s e r m a n u a l Kit connection 2 voies / 2 ways kits connections...
  • Seite 3 ELITE K2 POWER M a n u e l d ’ u t i l i s a t i o n / U s e r m a n u a l ES 165K2, ES 165KX2 ES 165K2, ES 165KX2 Connection kit 2 voies dans le cadre d’une bi-amplification / 2 ways kits connections, bi-amp using...
  • Seite 4 ELITE K2 POWER M a n u e l d ’ u t i l i s a t i o n / U s e r m a n u a l Kit connection 3 voies / 3 ways kits connections...
  • Seite 5 ELITE K2 POWER M a n u e l d ’ u t i l i s a t i o n / U s e r m a n u a l ES 165KX3 Connection kit 3 voies dans le cadre d’une bi-amplification / 3 ways kits connections, bi-amp using...
  • Seite 6 ELITE K2 POWER M a n u e l d ’ u t i l i s a t i o n / U s e r m a n u a l Installation du tweeter / Fitting the tweeter ES 100K, ES 130K, ES 165K, ES 165K2 ...
  • Seite 7 ELITE K2 POWER M a n u e l d ’ u t i l i s a t i o n / U s e r m a n u a l Réglage des switch du filtre / Crossover settings - ES 100K ...
  • Seite 8 ELITE K2 POWER M a n u e l d ’ u t i l i s a t i o n / U s e r m a n u a l Réglage des switch du filtre / Crossover settings - ES 165K2 Œ...
  • Seite 9 ELITE K2 POWER M a n u e l d ’ u t i l i s a t i o n / U s e r m a n u a l Réglage des switch du filtre / Crossover settings - ES 165KX3 Œ...

  • Seite 10: Français

    Condition de garantie En cas de problème, adressez-vous à votre revendeur Focal. La garantie pour la France sur tout matériel Focal est de 2 ans non transmissible en cas de revente, à partir de la date d’achat. En cas de matériel défectueux, celui-ci doit être expédié...
  • Seite 11 ELITE K2 POWER M a n u e l d ’ u t i l i s a t i o n Kit connection 2 voies (Fig A) - ES 100K, ES 130K, ES 165K Kit connection 2 voies (Fig B) - ES 165K2, ES 165KX2 Ces filtres ont été...
  • Seite 12 ELITE K2 POWER M a n u e l d ’ u t i l i s a t i o n Installation du tweeter (Kits ES165KX2 et 165KX3) Il existe deux possibilités de montage : 1- Montage dans le support incliné : choisir l’inclinaison souhaitée en fonction de l’emplacement défini. (Fig M1) Fixer le support avec les vis fournies, passer les fils puis monter le tweeter dans son logement (montage ajusté).

  • Seite 13: English

    Warranty conditions If you encounter problems, contact your Focal distributor first. For all Focal equipment, the warranty applicable to France covers a 2-year period as of the purchase date and is non-transmissible in case of resale. In the event of faulty equipment, it should be sent, at your own expense, in its original packaging to your distributor, who will then check the equipment and determine the nature of the problem.
  • Seite 14 ELITE K2 POWER U s e r m a n u a l 2-channel connection Kit (Fig A) - ES 100K, ES 130K, ES 165K 2-channel connection Kit (Fig B) - ES 165K2, ES 165KX2 These filters have been designed for use in "bi amplification".
  • Seite 15 ELITE K2 POWER U s e r m a n u a l Installation of the tweeter (Kits ES165KX2 and 165KX3) There are two mounting options: 1 - Mounting on the inclined pod: choose the desired tilt according to the selected place. (Fig M1) Mount the stand using the screws provided, thread the wires and then mount the tweeter in its housing (adjusted mounting).

  • Seite 16: Deutsch P

    Wenden Sie sich bitte im Problemfall an Ihren Focal-Händler. Die Garantie beträgt in Frankreich für das gesamte Focal-Material 2 Jahre ab Kaufdatum und kann im Fall des Wiederverkaufs nicht übertragen werden. Ist das Material defekt, muss es auf Ihre Kosten in seiner Originalverpackung an den Händler gesandt werden, der das Material analysiert und die Art der Panne feststellt.
  • Seite 17 ELITE K2 POWER B e d i e n u n g s a n l e i t u n g 2 Kanal Anschluss-Set (Abb. A) - ES 100K, ES 130K, ES 165K 2 Kanal Anschluss-Set (Abb. B) - ES 165K2, ES 165KX2 Diese Filter wurden konzipiert, um auch im Modus "Bi-Amping"...
  • Seite 18 ELITE K2 POWER B e d i e n u n g s a n l e i t u n g Montage des Hochtöners (Sets ES165KX2 und 165KX3) Es gibt drei Montagemöglichkeiten: 1 - Montage im geneigten Träger: Die gewünschte Neigung je nach festgelegter Stelle wählen. (Abb. M1) Den Träger mit den Schrauben im Lieferumfang befestigen, die Drähte durchführen und den Hochtöner in seinem...

  • Seite 19: Italiano P

    Condizioni di garanzia In caso di problemi, rivolgersi al rivenditore Focal più vicino. La garanzia per la Francia su tutti i materiali Focal è di 2 anni a decorrere dalla data d’acquisto e non è trasferibile in caso di rivendita. L’eventuale materiale difettoso deve essere spedito a proprie spese e nell’imballaggio originale al rivenditore, il quale lo analizzerà...
  • Seite 20 ELITE K2 POWER M a n u a l e d ’ u s o Kit di connessione a 2 vie (fig. A) - ES 100K, ES 130K, ES 165K Kit di connessione a 2 vie (fig. B) - ES 165K2, ES 165KX2 Questi filtri sono stati concepiti per essere utilizzati anche in modalità...
  • Seite 21 ELITE K2 POWER M a n u a l e d ’ u s o Installazione del tweeter (Kit ES165KX2 e 165KX3) Sono disponibili due modalità di montaggio: 1 - Montaggio nel supporto inclinato: scegliere l’inclinazione desiderata in base alla posizione specificata. (Fig. M1) Fissare il supporto con l’ausilio delle viti fornite, far passare i fili, quindi montare il tweeter nell’alloggiamento...

  • Seite 22: Español P

    Condiciones de la garantía En caso de problema, acuda a su distribuidor Focal. La garantía en Francia de cualquier material Focal es de 2 años no transmisible en caso de reventa, a partir de la fecha de compra. En caso de material defectuoso, este debe enviarse a su cargo, en su embalaje original al distribuidor, quien analizará...
  • Seite 23 ELITE K2 POWER M a n u a l d e u t i l i z a c i ó n Kit conexión 2 vías (Fig A) - ES 100K, ES 130K, ES 165K Kit conexión 2 vías (Fig B) - ES 165K2, ES 165KX2 Estos filtros se han diseñado para utilizarse también en modo "biamplificación".
  • Seite 24 ELITE K2 POWER M a n u a l d e u t i l i z a c i ó n Instalación del tweeter (Kits ES165KX2 y 165KX3) Existen dos posibilidades de montaje: 1 - Montaje en soporte inclinado: seleccionar la inclinación deseada en función del emplazamiento establecido. (Fig M1) Fijar el soporte con los tornillos suministrados, pasar los cables y montar el tweeter en su alojamiento (montaje ajustado).

  • Seite 25: Português P

    Condições de garantia Se houver problema, fale com seu revendedor Focal. Em França, a garantia sobre todo equipamento Focal é de dois anos não transferível em caso de revenda, a partir da data de compra. No caso de equipamento defeituoso, este deve ser enviado por sua conta, em sua embalagem de origem junto do revendedor, o qual examinará...
  • Seite 26 ELITE K2 POWER M a n u a l d o u s u á r i o Kit conexão 2 vias (Fig A) - ES 100K, ES 130K, ES 165K Kit conexão 2 vias (Fig B) - ES 165K2, ES 165KX2 Este filtros foram concebidos para ser utilizados também no modo «bi-amplificado».
  • Seite 27 ELITE K2 POWER M a n u a l d o u s u á r i o Instalação do tweeter (Kits ES165KX2 e 165KX3) Existem duas possibilidades para a montagem : (Fig M1) 1 - Montagem suporte inclinado: inclinar função...

  • Seite 28: Nederlands P

    • Maak goed schoon alvorens de luidsprekers te monteren. Garantievoorwaarden Wend u bij problemen tot uw Focal-verkooppunt. In Frankrijk geldt vanaf aankoopdatum twee jaar garantie, die bij doorverkoop niet meer geldt. Bij een defect dient het product in de originele doos op uw kosten naar het verkooppunt te worden gestuurd, die het product zal analyseren en de oorzaak van het defect bepalen.
  • Seite 29 ELITE K2 POWER G e b r u i ke r s h a n d l e i d i n g 2-weg verbindingskit (Fig A) - ES 100K, ES 130K, ES 165K 2-weg verbindingskit (Fig B) - ES 165K2, ES 165KX2 Deze filters zijn gemaakt om ook in"bi-versterkers"...
  • Seite 30 ELITE K2 POWER G e b r u i ke r s h a n d l e i d i n g Installatie van de tweeter (kits ES165KX2 en 165KX3) Er zijn twee montagemogelijkheden: 1 - Montage in de schuine houder: kies de juiste hoek afhankelijk van de gekozen plaats. (Fig M1) Fixeer de houder met de geleverde schroeven, trek de draden erdoor en plaats de tweeter in de behuizing (aangepaste montage).

  • Seite 31: Русский P

    В случае возникновения проблем обратитесь к Вашему дистрибьютору Focal. Период гарантийного обслуживания всего оборудования Focal во Франции составляет 2 года с даты покупки, гарантия не подлежит передаче в случае перепродажи. В случае обнаружения неисправности оборудования, Вам необходимо отправить его за Ваш...
  • Seite 32 ELITE K2 POWER Р у к о в о д с т в о п о л ь з о в а т е л я Набор для двухполосного подключения (Рис. A) - ES 100K, ES 130K, ES 165K Набор для двухполосного подключения (Рис. B) - ES 165K2, ES 165KX2 Эти...
  • Seite 33 ELITE K2 POWER Р у к о в о д с т в о п о л ь з о в а т е л я 3 – Монтаж «заподлицо»: вырежите отверстие диаметром 40мм. Подгонка "плотная" (Рис. L3) Примечание: Чтобы установить пластиковое кольцо надлежащим образом, обратите внимание на «защиту от...
  • Seite 34 ELITE K2 POWER 使 用 说 明 中文 请通过www.focal.com/garantie在线注册您的产品并获得您的质保证书。 警告 长时间收听超过110分贝的高强声音可能对听力造成持久损害。超过130分贝的声音，即便是短暂收听也可能对听力 造成无法修复的伤害。 重要建议 首先，请检查扩音器是否有足够的嵌入空间（参考包装上的图示），然后进行切割。如果要安装于原有空间，请检 查在扩音器与保护网之间是否有足够的空间。 • 使扩音器远离金属屑和灰尘。 • 在安装扩音器前，请仔细清洁。 质保条件 如出现任何问题，请联络您的Focal销售商。对于Focal 的任何设备，自购买日算起在法国有2年保修，但对转售 后的设备不提供保修。如果设备有缺陷，需要您将其装在原包装中，自费寄回销售商，后者将对设备进行检查并确 定故障原因。 如果在保质期内，该设备将返还给您或进行更换，邮寄费用将由销售商支付。 如果已经不在保质期 内，您将收到一份维修报价单。 保修服务不包括因非正常使用或错误连接造成的损坏（如动圈烧毁……）。 环保信息 您购买的Focal-JMlab产品是通过高品质的材料和组件设计制造而成，这些材料和组件可以得到回收再利用。该图 标表示，电器和电子设备在使用寿命终结时应与家庭垃圾分开丢弃。请将本设备送到社区垃圾站或回收中心。这样 您将为环境保护出一份力。...
  • Seite 35 ELITE K2 POWER 使 用 说 明 双道连接套件 （图A） - ES 100K, ES 130K, ES 165K 双道连接套件 （图B） - ES 165K2, ES 165KX2 这些滤波器也同样设计用于“双功放” 要借助2条较短的连接线使用“传统”模式，请将“输入”端子一起连接（IN W+ 接IN T+ & IN W- 接IN T-) （图C和E） 。 使用双功放模式的双道连接套件/ BI AMP using (4 chanel amp)： （图F）...
  • Seite 36 ELITE K2 POWER 使 用 说 明 安装高频扬声器（ES165KX2和165KX3套件） 有两种安装方法： 1- 安装在倾斜的支架中：根据设计的位置选择所需的倾斜角度。（图M1） 用提供的螺丝固定支架，将线路穿过，然后将高频扬声器安装在其槽中（调节安装）。 装回保护网。 2- 嵌 入 安 装 （ F l u s h ） ： 切 割 出 一 个 直 径 5 1 毫 米 的 孔 ， 调 节 “ 紧 固 ” 。 （ 图 M 2 ）...
  • Seite 37 ELITE K2 POWER ユ ー ザ ー マ ニュアル 日本語 ご購入いただいた商品をwww.focal.com/garantieでご登録く ださい。 保証書を入手できます。 警告 110dB以上の音量を長時間聴くと、長期的に聴力に問題を与える場合があります。130dB以上の音量は、短時間 しか聴かない場合でも回復不可能な聴力障害を起こす可能性があります。 重要な注意事項 まず、スピーカーの設置に必要なスペース（梱包に記載されている図を参照してください）を確認してから始め てください。純正スピーカーが設置されていた場所に設置する場合、スピーカーと保護グリルの間に十分なスペ ースがあるか確認してください。 • スピーカーが埃や金属くずに触れないようにしてください。 • スピーカーを設置する前に、入念に掃除してください。 製品保証条件 製品に問題が生じた場合、Focal販売代理店にご連絡ください。Focal全製品のフランスでの製品保証期間は購入 日から2年間です。転売した場合は保証期間を譲渡することはできません。製品に欠陥があった場合は、購入時 の梱包のまま販売代理店にお送りください（送料はお客様でご負担ください）。販売代理店が欠陥のあった製品 を調べ、故障の原因を特定します。保証期間中の場合、修理済みの製品または代替製品をお送りします（送料は 当社負）。保証期間が終了している場合、修理にかかる見積もりをご連絡します。不適切な使用による故障また は不正確な接続に起因する故障（例：モバイルコイルのオーバーヒートなど）は保証対象外です。 環境保護について Focal-JMlabの商品は、リサイクル/再利用可能な高品質の素材で作られています。このマークは家電および電気 製品が利用できなくなった場合に、一般家庭ごみと分けて処分されなければいけないことを示しています。廃棄 される場合は、お住いの自治体のリサイクル基準に従ってください。環境保護にご協力いただきますよう、お願 いいたします。...
  • Seite 38 ELITE K2 POWER ユ ー ザ ー マ ニュアル 2ウ ェイコネクシ ョンキッ ト (図A) - ES 100K、 ES 130K、 ES 165K 2ウ ェイコネクシ ョンキッ ト (図B) - ES 165K2、 ES 165KX2 フィルターは 「バイアンプ接続」 でも使用できるよう設計されています。 短めのケーブル2本を使用して 「クラシック」 な使い方をされる場合、 「 input」 端子を一緒に接続してください(IN W+とIN T+ &...
  • Seite 39 ELITE K2 POWER ユ ー ザ ー マ ニュアル ト ゥイーターの設置 (ES165KX2、 165KX3キッ ト) 2種類の設置方法があります。 1 - 傾 い た 場 所 に 設 置 す る 場 合 ： 設 置 場 所 に 応 じ て 、角 度 を 設 定 し て く だ さ い 。 ( 図 M 1 ) キッ...

  • Seite 40: 中文 第34页 日本語 第37页 한국어 페이지

    에는 보증이 적용되지 않습니다. 환경 관련 정보 Focal-JMlab 제품은 재활용 및 재사용이 가능한 고품질 원료와 부품으로 설계 제조되었습니다. 이 기호는 전기 제품 및 전자 기기의 수명이 다하면 가정용 쓰레기와 별도로 분리 배출해야 한다는 뜻입니다. 본 기기를 가까운 폐가전 수거 장소나 재활용 센터를 통해 폐기하십시오. 그것이 환경을 보호하는 길입니다.
  • Seite 41 ELITE K2 POWER 사 용 설 명 서 투웨이 연결 키트 (Fig A) - ES 100K, ES 130K, ES 165K 투웨이 연결 키트 (Fig B) - ES 165K2, ES 165KX2 이 필터들은 «바이 앰프» 모드로도 사용할 수 있도록 제작되었습니다. "일반" 모드로 사용하려면 짧은 케이블 두 개를 사용해 "input(입력)" 단자들을 서로 맞춰 연결하십시오(IN W+ 는...
  • Seite 42 ELITE K2 POWER 사 용 설 명 서 트위터 설치(ES165KX2 및 165KX3 키트) 다음과 같이 두 가지 옵션이 있습니다. (Fig 1 - 비스듬한 받침대에 장착: 설치 장소에 따라 원하는 각도를 선택합니다. 키트에 들어있는 나사로 받침대를 고정한 뒤 전선을 빼고 나서 트위터를 하우징 안에 넣습니다(정사이즈...
  • Seite 44 Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talaudière cedex - France - www.focal.com ® Tel. (+33) 04 77 43 57 00 - Fax (+33) 04 77 43 57 04 - SCEB-150818/1 - codo1424...
