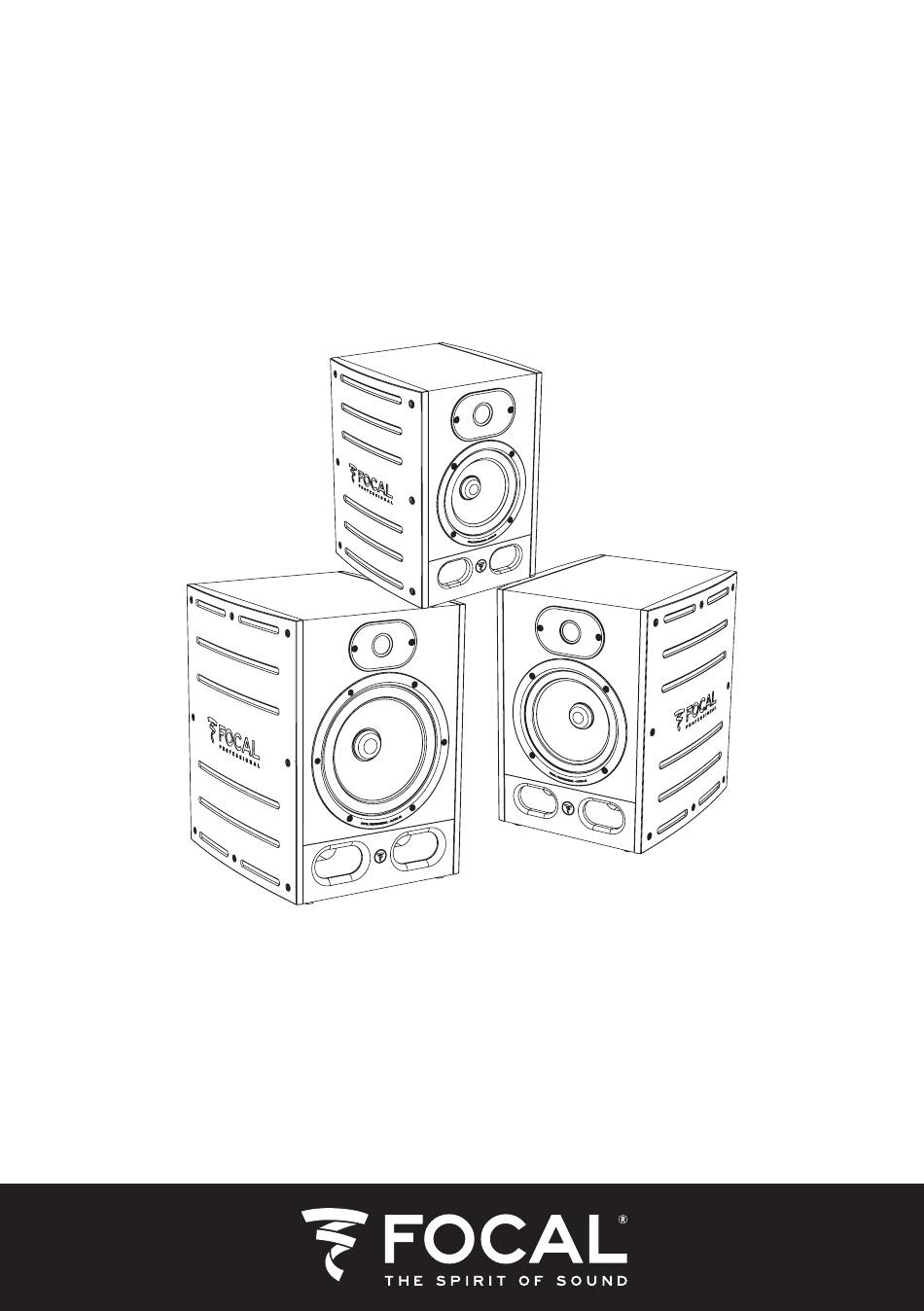

- Seite 1 ALPHA Benutzerhandbuch...
-
Seite 2: Wichtige Sicherheitshinweise
ALPHA Benutzerhandbuch Ein Exemplar dieser Geräteserie wurde getestet und gemäß den nachfolgenden europäischen Direktiven und inter- nationalen Standards als konform befunden: Elektrische Sicherheit EN 60065. Das Gerät ist konform mit DIRECTIVE 2009/125/EC und REGULATION (EC) No 1275/2008. Achtung! Vorsicht! Gefahr eines Stromschlags Nicht öffnen Nicht Regen oder Feuchtigkeit aussetzen Wichtige Sicherheitshinweise... - Seite 3 ALPHA Benutzerhandbuch Sie haben soeben ein Produkt von Focal erworben. Wir möchten uns bei Ihnen bedanken und heißen Sie in unserer HiFi-Welt willkommen. Seit über 30 Jahren entwickelt und fertigt Focal besonders hochwertige Lautsprechertreiber, Lautsprecherboxen und inzwischen auch Kopfhörer. Innovation, Tradition, Leistung und Begeisterung sind unsere zentralen Werte, die wir „Spirit of Sound”...
- Seite 4 ALPHA Benutzerhandbuch Schnellstart 1. Stellen Sie vor dem Start sicher, dass sowohl die Monitore als auch die Signalquelle ausgeschaltet sind und sich sämtliche Einstellungen in der Nullposition befinden. 2. Schließen Sie das Audiosignal Ihrer Signalquelle an beide Monitore an. Verwenden Sie hierzu entweder die Cinch- oder XLR-Buchsen.
- Seite 5 ALPHA Benutzerhandbuch ALPHA 50 Das Modell ALPHA 50 ist ein aktiver, professioneller 2-Wege-Nahfeldmonitor mit zwei internen Endstu- fen. Er besteht aus einem 5" (13 cm) Tiefmitteltöner mit Polyglas-Konus in einem großformatigen Bas- sreflexgehäuse sowie einem invertierten Alumini- um-Kalottenhochtöner (Abb. A).
-
Seite 6: Installation
ALPHA Benutzerhandbuch Installation Spannungsbereich Ihr Gerät muss über das mitgelieferte Netzkabel geerdet werden. Audioeingänge Der Audioeingang dient zum Anschluss von zwei Signalquellen über die XLR- und/oder die Cinch-Buchsen. Über den XLR-Eingang lassen sich symmetrische Signalquellen anschließen, die der genormten Belegung folgen: Pin 1 = Masse (Schirmung) Pin 2 = gleichphasiges Signal (+) Pin 3 = gegenphasiges Signal (-) - Seite 7 ALPHA Benutzerhandbuch Stereopositionierung Sobald die Aufstellungsposition festgelegt wurde, entkoppeln Sie die Monitore vom Ständer bzw. Mischpult, indem Sie die vier mitgelieferten Gum- Wir empfehlen Ihnen dringend, Monitor und Abhörposition mifüße anbringen (Abb. F). Die Positionierung in Form eines gleichseitigen Dreiecks aufzustellen. Die drei des linken und rechten Lautsprechers und der Eckpunkte des Dreiecks stellen die beiden Monitore und die Abhörposition dar (Abb.
- Seite 8 ALPHA Benutzerhandbuch ALPHA 50, ALPHA 65 und ALPHA 80 – Bedienelemente und Anschlüsse 1 - BALANCED Über den XLR-Eingang lassen sich symmetrische Signalquellen anschließen, die der genormten Belegung folgen: Pin 1 = Masse (Abschirmung) Pin 2 = gleichphasiges Signal (+) Pin 3 = gegenphasiges Signal (-) Der symmetrische Eingang ist auf einen Pegel von +4 dBu eingestellt und damit in der Empfindlichkeit an sämtliche...
- Seite 9 ALPHA Benutzerhandbuch 8. KALTGERÄTEBUCHSE Schließen Sie das mitgelieferte Netzkabel an die IEC-Kaltgerätebuchse an. 9. FRONTSEITIGE LED Die frontseitige LED ist inaktiv, wenn der Power-Schalter ausgeschaltet ist. Die frontseitige LED leuchtet, wenn der Monitor eingeschaltet wird. Sobald der Monitor ein Audiosignal erkennt, wird die Standby-Funktion deaktiviert und die frontseitige LED leuchtet dauerhaft.
-
Seite 10: Technische Spezifikationen
• Gewicht 7,3 kg (16,1 lb) 9,4 kg (20,7 lb) 12,8 kg (28,2 lb) Aufgrund der permanenten technischen Weiterentwicklung behält sich Focal das Recht vor, Spezifikationen ohne vorherige Ankündigung zu verändern. Die Abbildungen müssen nicht exakt mit dem jeweiligen Produkt übereinstimmen. -
Seite 11: Internationale Garantie
Sie können sich inzwischen auch online registrieren: www.focal.com/warranty Um die Focal-Garantie zu validieren, müssen Sie diese Seite binnen 10 Tagen ausgefüllt an folgende Adresse senden: Focal-JMlab – BP 374 – 108, Rue de l’Avenir – 42353 La Talaudière cedex – FRANKREICH Modell: Seriennummer: Name des Händlers oder Vertriebs:... - Seite 12 Focal-JMlab – BP 374 – 108, Rue de l'Avenir – 42353 La Talaudière cedex – Frankreich – www.focal.com ® Tel.: (+33) 04 77 43 57 00 - Fax (+33) 04 77 43 57 04 - SCEB-141205/2 - codo1414...
