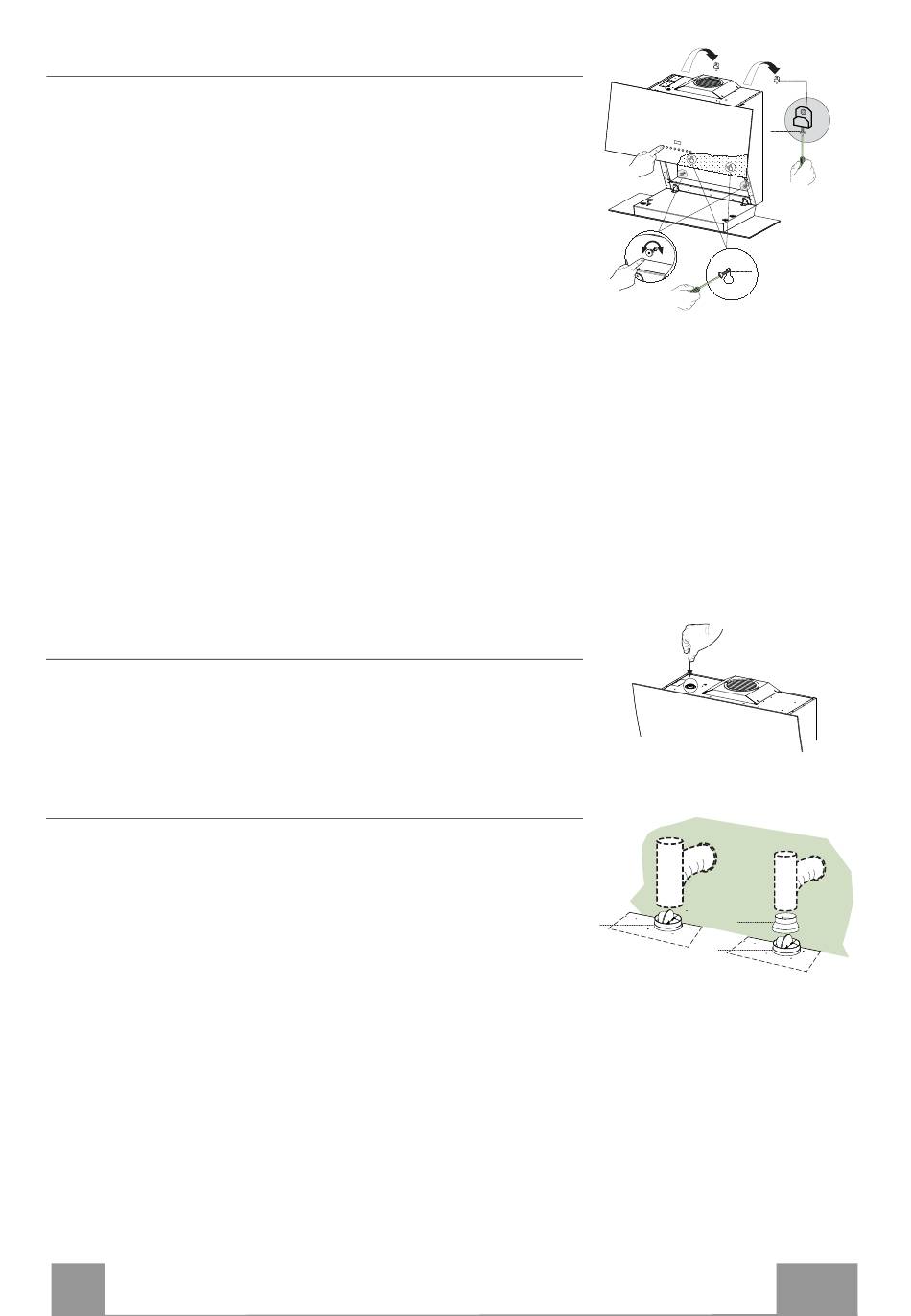

Montage du corps de hotte
Régler les deux vis Vr, des équerres 11a, en début de course (B).
• Accrocher le corps de hotte aux 2 équerres 11a.
• Relier la hotte à l'alimentation du secteur en intercal ant un
interrupteur bipolaire ayant une distance d'ouverture des contacts
d'au moins 3 mm.
• Ouvrir le panneau supérieur. (Voir le paragraphe USAGE)
• Ouvrir la porte inférieure en la tirant vers le bas avec les mains,
• Retirer les filtres à graisse en in tervenant sur les poignées prévues
à cet effet.
• En passant par l'intérieur du corps de hotte, intervenir sur les vis
Vr pour niveler le corps de hotte.
Attention : dans le cas d'un mur irrégulier qui pourrait causer un
non alignement des panneaux en verr e, tourner les pommeaux à
l'intérieur de la hotte dans la partie en bas jusqu'à ali gner les deux
verres.
• Serrer la vis de sécurité 11.
• Remonter les filtres à graisse et fermer le panneau supérieur. (Voir
le paragraphe USAGE)
• Débrancher la hotte de l'alimentation du secteur.
Attention : Si lors de l'ouverture ou de la fermeture de la
porte celle- ci rencontre un obstacle, elle se bloque. Retirer
l'obstacle et appuyer de nouveau sur la touche pour ouvrir la
porte.
Attention : En cas de panne, contrôler le fusible.

Remplacement du fusible

• Le fusible est situé en haut à gauche, tourner le porte-fusible selon les
indications fournies et remplacer le fusible par un autre fusible ayant
les mêmes caractéristiques.
SORTIE AIR VERSION ASPIRANTE
Pour l'installation en version aspirante, relier la hotte au tube de sortie
au moyen d'un tube rigide ou flexible de ø 150 ou 120 mm dont le
choix est laissé à l'installateur.
Raccord tube ø 150
• Insérer la bride avec soupape 10 ø 150 sur la sortie du corps de hotte.
• Fixer le tube avec des colliers serre-tube appropriés. Le matériel
nécessaire n'est pas fourni.
Raccord tube ø 120
• Pour la liaison avec le tube ø120 mm, insérer la buse de réduction 9
sur la bride ø 150 10 précédemment installée.
• Fixer le tube avec des colliers serre-tube appropriés. Le matériel
nécessaire n'est pas fourni.
• Dans les deux cas, retirer les filtres anti-odeur à charbon actif éven-
tuels.
FR
Branchements
11
ø 150
9
10
10
11a
Vr
(B)
ø 120
2
22
2
