Faber Maxima Bedienungsanleitung
Verwandte Anleitungen für Faber Maxima
Inhaltszusammenfassung für Faber Maxima

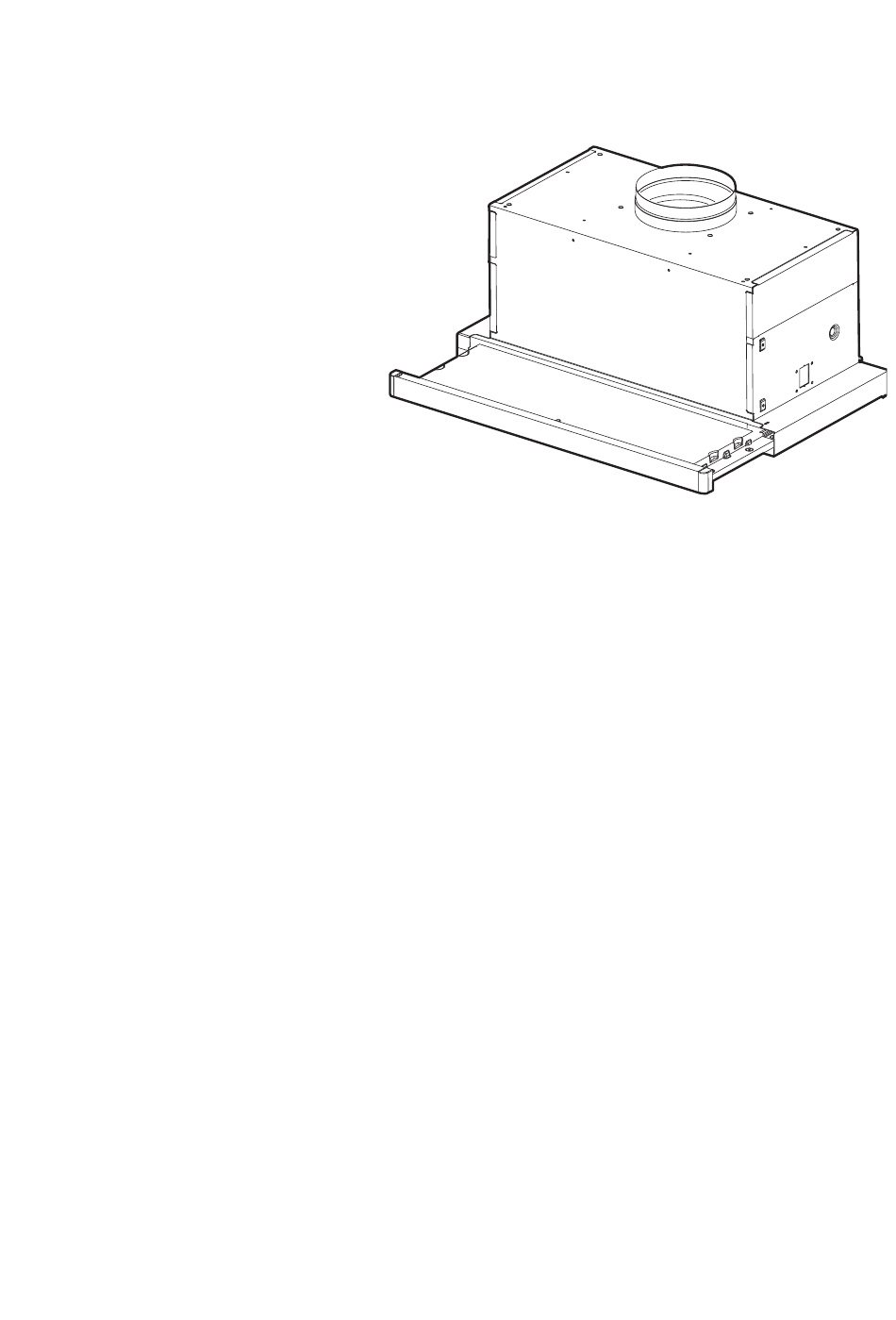

- Seite 1 Libretto di Istruzioni Instructions Manual Manuel d’Instructions Bedienungsanleitung Gebruiksaanwijzing Instrukcja Obsługi...
-
Seite 2: Inhaltsverzeichnis
INDICE CONSIGLI E SUGGERIMENTI.............................. 3 CARATTERISTICHE................................6 INSTALLAZIONE ................................... 7 USO......................................9 MANUTENZIONE ................................10 INDEX RECOMMENDATIONS AND SUGGESTIONS ........................13 CHARACTERISTICS ................................16 INSTALLATION..................................17 USE ...................................... 19 MAINTENANCE ................................... 20 SOMMAIRE CONSEILS ET SUGGESTIONS............................23 CARACTERISTIQUES................................. 26 INSTALLATION..................................27 UTILISATION .................................. -
Seite 33: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE Diese Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft. INSTALLATION • Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte Installation oder falschen Gebrauch entstehen könnten. - Seite 34 • Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sämtliche Abluftvorschriften zu beachten. • Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden. Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr.
-
Seite 35: Wartung
• ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden. WARTUNG • Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss dieses ausgeschaltet und spannungslos gemacht werden. • Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr). •... -
Seite 36: Charakteristiken
CHARAKTERISTIKEN Komponenten Pos. Produktkomponenten Haubenkörper mit Schaltern, Beleuchtung, Gebläsegruppe, Filter Luftleitgitter Luftaustritt Reduzierflansch ø 150-120 mm Abdeckprofil Pos. Montagekomponenten Schrauben 4,2 x 44,4 Schrauben 2,9 x 9,5 Dokumentation Bedienungsanleitung... -
Seite 37: Montage
MONTAGE Bohren der Trägerplatte und Montage der Dunst- abzugshaube MONTAGE MIT SCHRAUBEN • Die Hauben-Trägerplatte muss 220 mm oberhalb der Ober- schrank-Unterfläche positioniert werden. • Mit Hilfe des beiliegenden Bohrplanes Löcher ø 4,5 mm in die Trägerplatte bohren. • Mit Hilfe des beiliegenden Bohrplanes ein Loch ø 150 mm in die Trägerplatte bohren. -
Seite 38: Elektroanschluss
Anschluss im Abluftbetrieb Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (ø 150 oder 120 ø 150 ø 120 mm) an die Außenrohrleitung angeschlossen werden. • Bei Verwendung eines Anschlussrohres ø 120 den Reduzierflansch 9 am Haubenaustritt anbringen. •... -
Seite 39: Bedienung
BEDIENUNG Bedienfeld M - V Beleucht. Schaltet die Beleuchtung ein Beleucht. Schaltet die Beleuchtung ein und aus. und aus. Motor Schaltet den Gebläsemotor Motor Schaltet den Gebläsemotor ein und aus. ein und aus. Geschw. bestimmt die Gebläsegech- Geschw. bestimmt die Gebläsegech- windigkeit und steuert fol- windigkeit und steuert fol- gende Geschwindigkeitsstu-... -
Seite 40: Wartung
WARTUNG Fettfilter SELBSTTRAGENDE METALLFETTFILTER - FILTERREINIGUNG • Sie müssen nach 2-monatigem Betrieb bzw. Bei starkem Einsatz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist. • Die Filter einzeln entnehmen, indem die entsprechenden Haltevorrichtungen gelöst werden. • Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen lassen. -
Seite 41: Austauschen Der Aktivkohle Filter
Geruchsfilter (Umluftbetrieb) Sie können weder gewaschen noch wiederverwendet werden und sind alle 4 Betriebsmonate bzw. bei starkem Einsatz auch häufi- ger auszutauschen. AUSTAUSCHEN DER AKTIVKOHLE FILTER • Die Metallfettfilter entnehmen. • Den gesättigten Aktivkohle-Geruchsfilter wie gezeigt entfer- nen (A). • Die neuen Filter wie gezeigt montieren (B). •... -
Seite 42: Auswechseln Der Lampen
Beleuchtung AUSWECHSELN DER LAMPEN Halogenlampe 20 W • Vor dem Auswechseln der Lampen, die beiden Schrauben der Lampenhalterung loesen und die Lampenhalterung aus der Dunstabzugshaube ziehen. • Die Lampe aus der Halterung nehmen. • Die Lampe durch eine gleichwertige ersetzen und bei der Remontage darauf achten, daß... - Seite 64 991.0431.241_ver8 - 170131 D001565_01...
