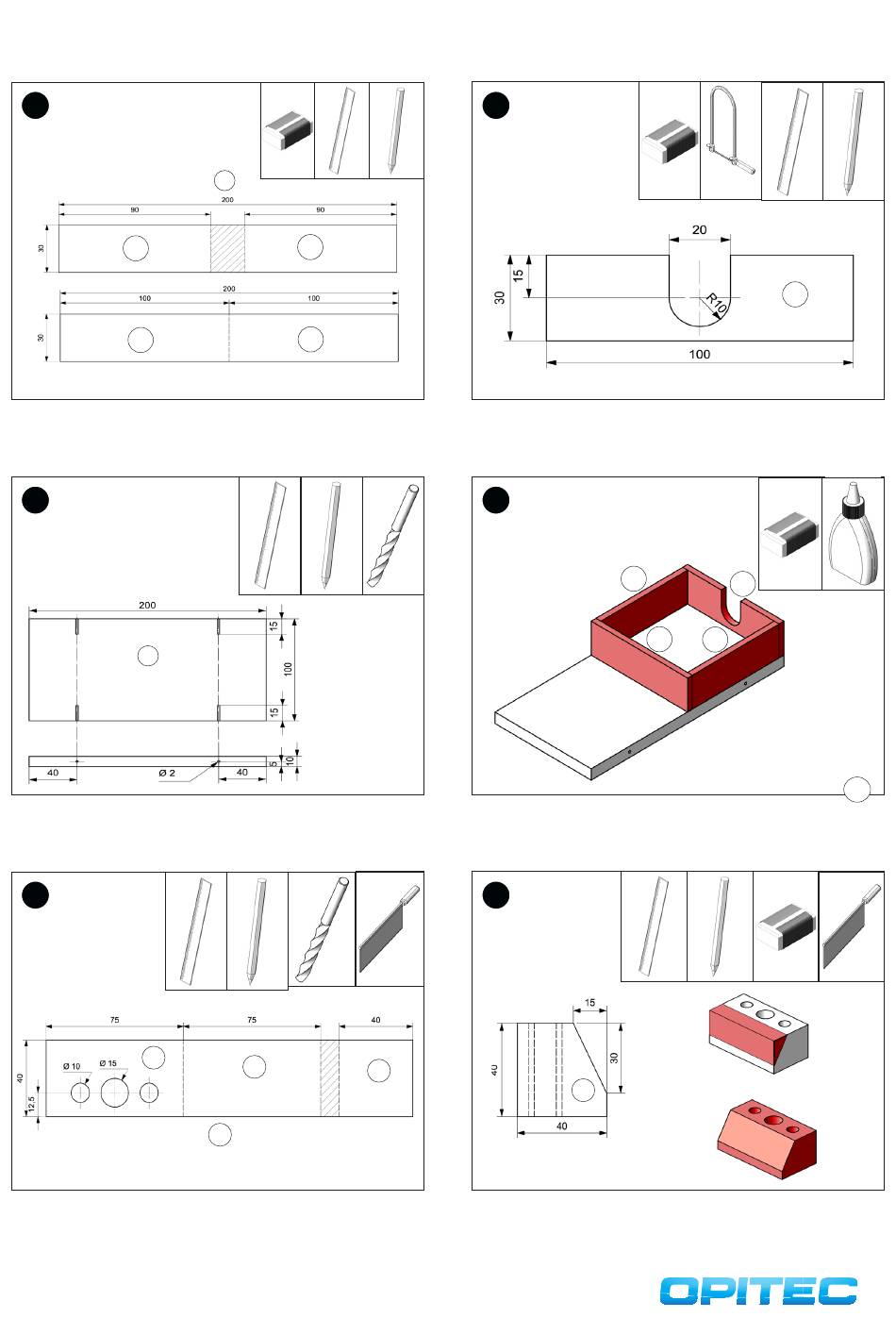

Bauanleitung 101.037
Notiz-Express
1
2a
2b
Auf den beiden Leisten wie abgebildet die Sägekanten abmessen,
markieren und Leisten 2a/2b ablängen..
3
1
Auf den Längsseiten der Grundplatte (1) von jeder Seite nach Bema-
ßung Bohrungen markieren. Auf beiden Seiten ca. 15mm tief bohren.
5
3a
Auf der Holzleiste (3) 2x 75mm sowie 1x 40mm und markieren. Die
Bohrungen ø 10 u. ø 15mm anzeichnen und durchbohren. Die Zuschnit-
te an den Markierungslinien mit der Feinsäge ablängen.
2
2
2a
2b
ø10
ø15
3b
3c
3
2
Auf einer Holzleiste (2b) die oben abgebildete Aussparung aufzeichnen
und mit der Laubsäge aussägen. Sägeschnitt säubern.
4
ø2
Als Bordwände die Teile 2a +2b wie oben abgebildet auf die Grund-
platte (1) bündig zur Hinterkante aufleimen. Nach der Trocknung des
Leimes Kanten sauber verschleifen.
6
Auf dem gebohrten Holzleistenzuschnitt (3) wie abgebildet die Schrä-
ge anzeichnen. Schräge mit einer Raspel oder Werkstattfeile abfeilen.
Anschließend Leisten mit Schmirgelpapier sauber verschleifen.
2a
2b
2b
2a
3a
2b
4a
