Guide d'installation rapide
FRANÇAIS
5
Pour attacher les molettes de mouvement ralenti
à la monture, repérez d'abord la clef hexagonale qui
se trouve dans le logement situé sur l'avant de la
monture.
8
Faites glisser la barre à queue d'aronde dans le rail
situé sur le dessus de la monture et serrez la molette
à main située sur le dessous du rail pour fixer le
télescope en place.
1
130AZ
ARTICLE #22461

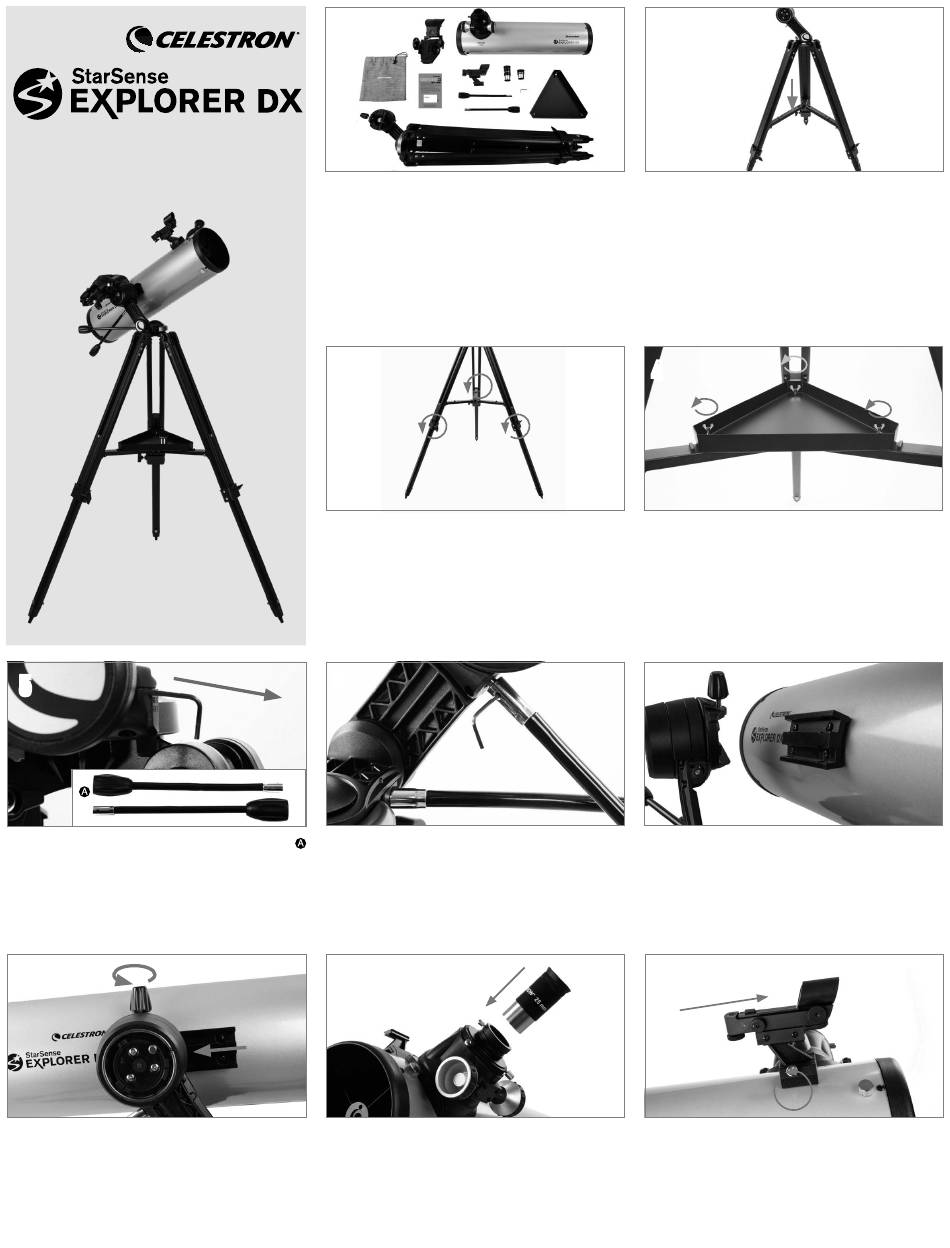

Déballez votre télescope, et vérifiez que toutes les
pièces sont présentes. Votre StarSense Explorer DX
comprend: un tube de télescope, un trépied avec
une tête de monture, deux molette de contrôle de
mouvement ralenti, une sacoche à accessoires, un
plateau à accessoires, deux oculaires, un chercheur,
un support pour téléphone StarSense et une clef
hexagonale (cachée dans le logement situé sur l'avant
de la monture).
3
Étendez les pieds du trépied en desserrant les trois
molettes
situées sur chaque pied.
section des pieds au maximum et serrez les molettes
pour les fixer en place.
6
Installez la molette de contrôle de mouvement
ralenti sur le moyeu d'engrenage en D et appuyez
dessus pour vous assurer qu'elle est complètement
enfoncée. Utilisez la clef hexagonale pour serrer les
vis de fixation sur la tige de l'engrenage. Remettez
la clef hexagonale dans son logement sur l'avant de
la monture.
9
Retirez le cache du système de mise au point et
insérez le barillet de l'oculaire de 25 mm dans le
système de mise au point. Serrez la vis pour fixer
l'oculaire.
2
Pour installer le trépied, écartez les pieds vers
l'extérieur jusqu'à ce qu'ils soient complètement
étendus et appuyez sur l'entretoise centrale.
4
Placez le plateau à accessoires sur le dessus de
Tirez chaque
l'entretoise centrale et alignez les trois trous. Insérez
les trois vis à main dans le dessous de l'entretoise et
vissez-les dans le plateau.
7
Tenez le tube du télescope à côté de la monture, la
barre à queue d'aronde sur le tube orientée vers le rail
situé sur le dessus du bras de monture.
10
Faites glisser le support du chercheur dans le rail de
queue d'aronde sur le tube du télescope, à proximité
du système de mise au point.
fenêtre du chercheur doit être orientée vers l'avant
du télescope. Fixez le support en serrant la vis de
fixation sur le rail de queue d'aronde.
La plus grande
FRANÇAIS | 5
