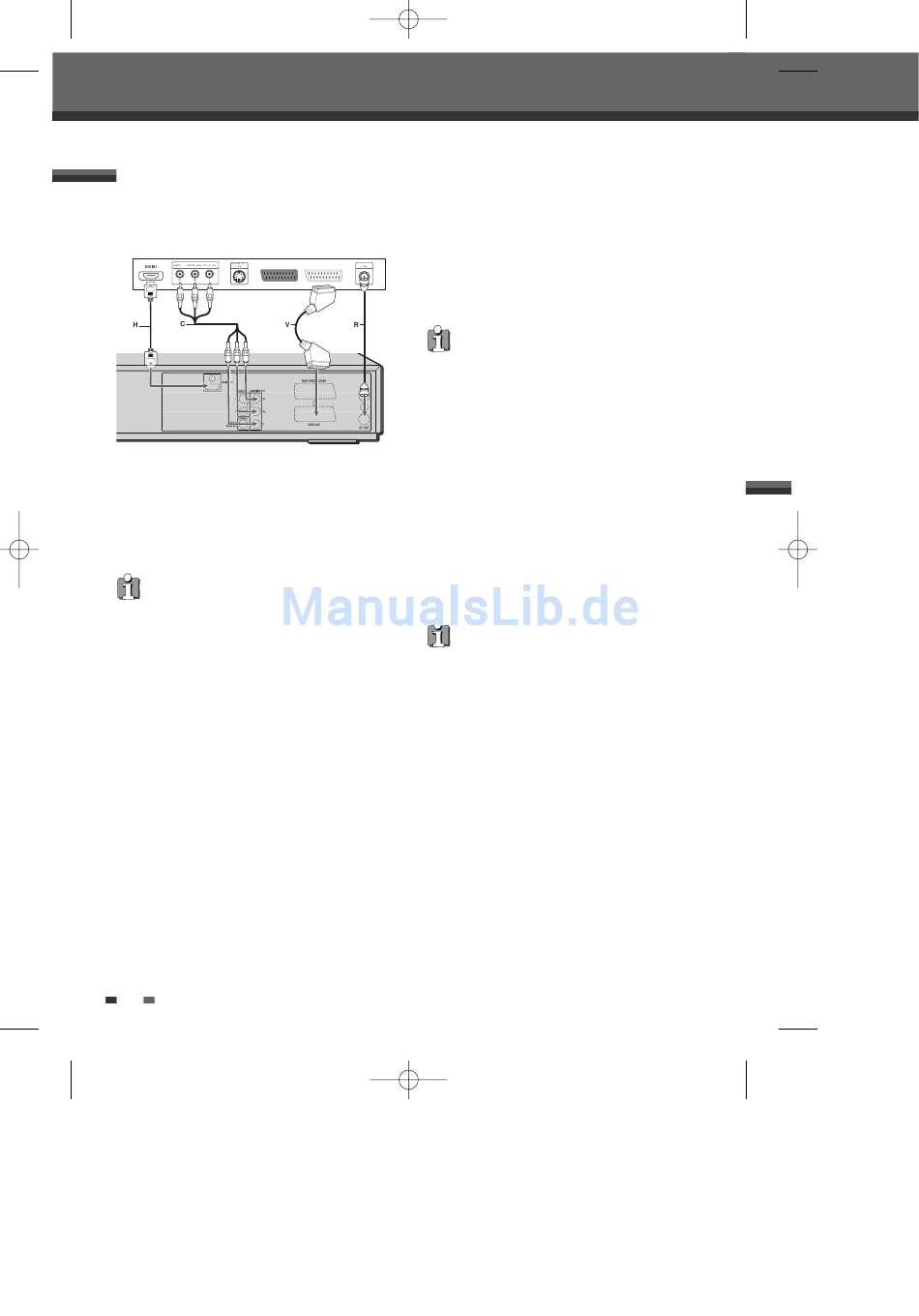

Fernsehgerät anschließen
Wählen Sie eine der folgenden TV Anschlussarten,
abhängig von den Möglichkeiten Ihrer Ausstattung.
Rückseite des Fernsehgerätes
NENT E E E N T
Rückseite des DVD + VCR Kombirekorders
RF Verbindung
Verbinden Sie den RF OUT Anschluss am DVD +
VCR Kombirekorder mit dem Antenneneingang an
Ihrem Fernsehgerät mit dem mitgelieferten 75-ohm
Antennenkabel (R).
Dieses Gerät verwendet keine
Modulatorenausgabe. Dennoch über einen
Durchschleifbetrieb von HF.
Scart Verbindung
1
Stecken Sie ein Scartkabel in die Scartbuchse
EURO AV1 auf der Rückseite des Gerätes und in
die entsprechende Scart Buchse auf der
Rückseite Ihres Fernsehgerätes. (V)
2
Für die Nutzung des von Ihnen erworbenen
Gerätes zum Anschauen von DVDs und zur
Nutzung von weiteren Funktionen, verbinden Sie
es mit einem TV-Gerät über ein SCART-Kabel
oder Komponenten- und Tonkabel.

Komponenten Video Anschluss

• Wenn Ihr Fernsehgerät ein HDTV oder ein HDTV-
vorbereitetes Gerät ist können Sie die Vorteile der
Progressive Scan Ausgabe des DVD + VCR
Kombirekorders für die höchst mögliche Video
Auflösung nutzen.
• Wenn Ihr Fernsehgerät Progressive Scan nicht
unterstützt wird das bild verzerrt erscheinen.
1
Verbinden Sie die COMPONENT VIDEO OUT
16
˘ ` 16 mac001
E ANTENNA
N T N T
1200DPI 100LPI
Anschlüsse des Gerätes mit den entsprechenden
Eingängen an Ihrem Fernsehgerät mit einem Y
Pb Pr Kabel (C), falls die Komponenten (Y, Pb,
Pr) an Ihrem Fernsehgerät verfügbar sind.
2
Verbinden Sie den linken und rechten AUDIO
OUT Anschluss des Gerätes mit den links/rechts
Audioanschlüssen an Ihrem Fernsehgerät mit
Audiokabeln.
• Vergewissern Sie sich, dass der DVD + VCR
Kombirekorder auf „Progressive Scan-Modus"
eingestellt ist bzw. wird; verändern Sie dazu
den Video-Ausgang im Einstellungsmenü
(Setup-Menu); siehe Seite 24.
• Progressive Scan funktioniert nicht bei den RF-
, Audio/Video- und S-Video-Anschlüssen.
HDMI Verbindung
Falls Sie über einen HDMI TV oder Monitor verfügen,
können Sie diesen Recorder über ein HDMI-Kabel mit
diesem verbinden.
1
Verbinden Sie die HDMI-Buchse des Recorders
mit der HDMI-Buchse des TVs oder des Monitors
(H).
2
Wählen Sie am TV als Signalquelle HDMI aus
(siehe dazu die Bedienungsanleitung des TV's).
• Wenn Sie die HDMI-Verbindung verwenden,
wird die Ton-Abtastrate mit einer Frequenz von
48KHz ausgegeben, auch wenn Sie den Wert
von [96KHz] auswählen.
• Dieser Recorder unterstützt nicht die 2-Kanal-
Stereo-Konvertierung des DTS-Tonsignals.
Zum Genießen der DTS Multi-Kanal-
Tonübertragung, müssen Sie diesen Recorder
an ein DTS-kompatibles Audio-System über
einen der digitalen Ausgänge des Recorders
anschliessen.
• Es wird kein Ton über den HDMI-Kabel
übertragen, falls im Menü <Grundeinstellung
für den Digitalton> nicht die Einstellung 'PCM'
gewählt wurde(siehe S.25).
• Beim Verbinden muss der Pfeil auf dem
Verbindungskabel nach oben zeigen, um eine
richtige Verbindung mit dem Recorder zu
haben.
• Falls Rauschen oder Linien auf dem Bild zu
sehen sind, so überprüfen Sie das HDMI-
Verbindungskabel.
• Wenn Sie den HDMI-Anschluss verwenden, so
können Sie die Auflösung für den HDMI-
Anschlüsse
