Koppl KKB Betriebsanleitung Seite 27

KKB-Balken
Instandhaltung
Verbus-Tensilock-Schraube
Federbügel
Pilzkopf
Einbau Federbügel:
•
Reinigen Sie alle Teile.
•
Fetten Sie den Pilzkopf ein.
•
Stecken Sie den Federbügel auf den Schwenkhebelbolzen.
•
Schraube Sie beide Teile mit der Verbus-Tensilock-Schraube zusammen.
•
Stecken Sie den Federbügel mit dem Hebelwerkzeug auf den Pilzfußsockel.
•
Überprüfen Sie die Federdrückerspannung (ca. 15 kg). Wenn diese unter 15 kg liegt, müs-
sen Sie die Spannung neu einstellen – siehe unten.
•
Überprüfen Sie die Funktionsfähigkeit im Betrieb.
Einbau Federdrücker:
•
Reinigen Sie alle Teile.
•
Fetten Sie Schwenkhebelbolzen und Pilzkopf ein.
•
Bauen Sie alle Teile wie im Bild 14 zusammen.
•
Stecken Sie den Federbügel mit dem Hebelwerkzeug auf den Pilzkopf.
•
Überprüfen Sie die Federdrückerspannung (ca. 15 kg). Wenn diese unter 15 kg liegt, müs-
sen Sie die Spannung neu einstellen – siehe unten.
•
Überprüfen Sie die Funktionsfähigkeit im Betrieb.
Federdrückerspannung prüfen und einstellen:
•
Federwaage wie im Bild 15 ansetzen und so lange ziehen, bis sich der Federbügel vom Pilz-
fußsockel gelöst hat.
•
Die Werte der Federwaage ablesen.
•
Bei Werten unter 15 kg muss der Federbügel wie folgend neu gespannt werden.
•
Mähbalken mit einem Kantholz unterlegen.
•
Federbügel, der neu eingestellt werden muss, mit dem Hebelwerkzeug anheben und nach
hinten schwenken.
•
Federbügel mit einer Zange nach unten biegen.
•
Federbügel zurück in die Arbeitsstellung schwenken (in den Pilzkopf einrasten lassen) und
Arbeitsdruck prüfen - ca. 15 kg.
Schwenkhebelbolzen

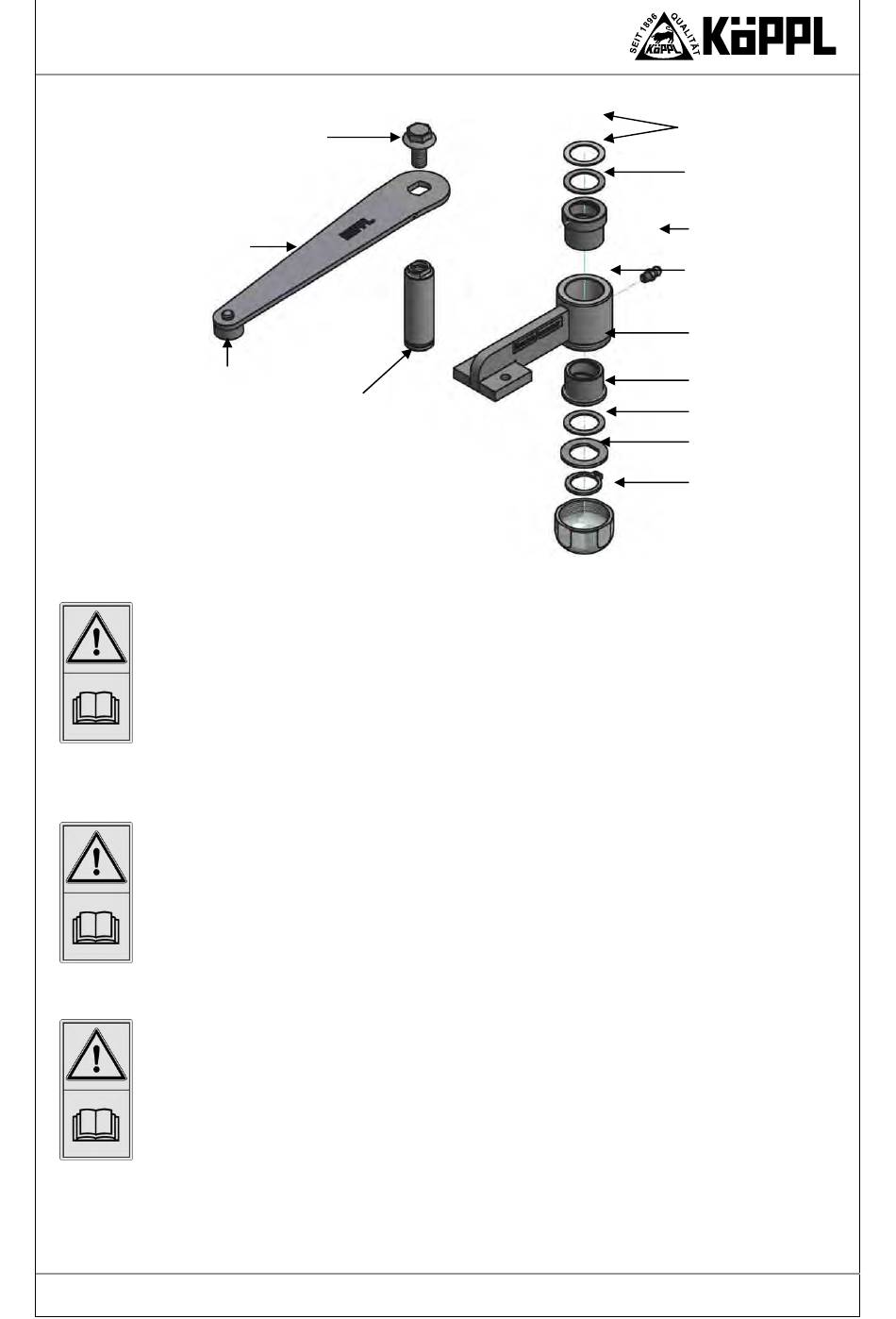

Bild 14. Federdrücker-Zusammenbau.
Seite 27
Passscheibe 1,0 mm
Bundbuchse oben
Schmiernippel
Federdrückerhalter
Bundbuchse unten
Passscheibe 1,0 mm
Abstimmscheibe
Außensicherungsring
Deckel unten
Version 01-2013
