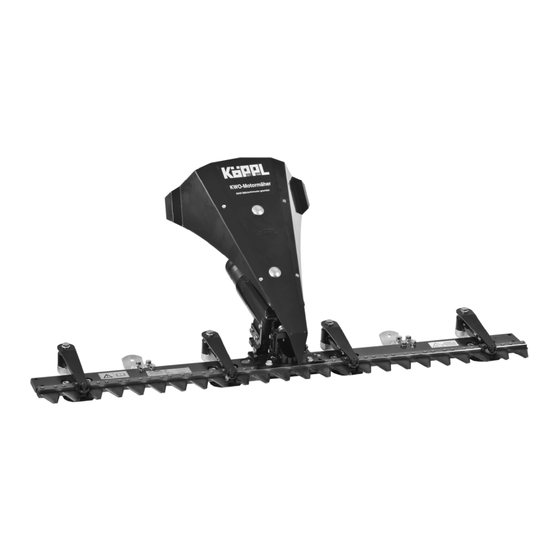

Doppelmessermähbalken
Grundlage für das Arbeiten mit dem
Beachten Sie auch die Betriebsanleitung des
Ausgabe / Rev.- Datum
01-2013 - 04.04.2013
Für künftige Verwendung aufbewahren.
Betriebsanleitung
-Feinschnitt-
(KFD-Balken)
mit KWO- / DKOM-Mähantrieb
Mögliche Arbeitsbreiten
1,02 / 1,22 / 1,42 / 1,62 / 1,82 / 2,02 m
Betriebsanleitung lesen, verstehen und beachten.
Sie dürfen davor nicht mit dem Betrieb beginnen.
für
-Feinschnitt-Doppelmessermähbalken ist, da ss Sie die
M O T O R G E R Ä T E F A B R I K
94163
www.koeppl.com
-2-Rad-Traktors.
ENTSCHENREUTH
(0 99 07) 89 10-0
Fax (0 99 07) 10 42
-
info@koeppl.com
