LG

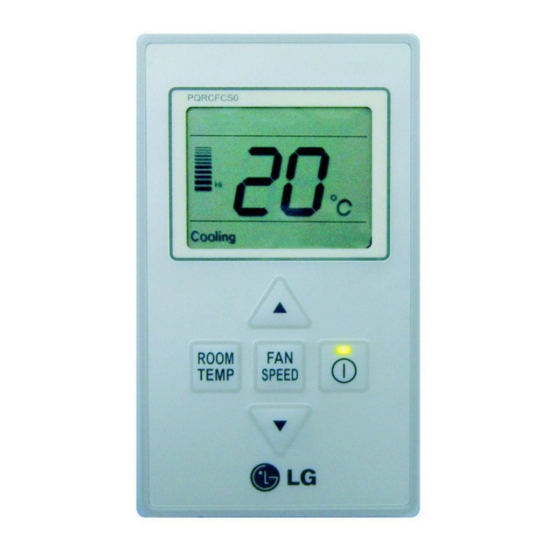

Einfache Kabel-Fernbedienung
Bedienungs- und Montageanleitung
MODELLE: PQRCFCS0C
Visit us at : http://www.lgservice.com
WICHTIG
• Bitte lesen Sie diese Montageanleitung vor der
Montage des Gerätes vollständig durch.
• Die Montage darf nur durch qualifiziertes Personal
und muss gemäß den nationalen Bestimmungen
für elektrische Anschlüsse erfolgen.
• Bitte bewahren Sie diese Montageanleitung nach
dem Lesen zum späteren Gebrauch auf.
LG
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG PQRCFCS0C
Inhaltszusammenfassung für LG PQRCFCS0C
- Seite 1 Visit us at : http://www.lgservice.com Einfache Kabel-Fernbedienung Bedienungs- und Montageanleitung MODELLE: PQRCFCS0C WICHTIG • Bitte lesen Sie diese Montageanleitung vor der Montage des Gerätes vollständig durch. • Die Montage darf nur durch qualifiziertes Personal und muss gemäß den nationalen Bestimmungen für elektrische Anschlüsse erfolgen.
-
Seite 2: Inhaltsverzeichnis
Einfache Kabel-Fernbedienung - Bedienungs- und Montageanleitung INHALTSVERZEICHNIS n Sicherheitshinweise ...............3~4 n Beschreibung der Bauteile ...............5 n Hinweise zu den Schaltern der Kabel-Fernbedienung....6 n Montage ....................7 n Erforderliche Schritte vor der Inbetriebnahme ......9~12 • Testbetrieb ......................9 • Umschalten zwischen Celsius und Fahrenheit ..........10 •... -
Seite 3: Sicherheitshinweise
Händler. • Bei Störungen auf Grund einer unsachgemäßen Montage durch nicht qualifizierte Personen erlischt der Garantieanspruch durch LG. • Zur Vermeidung unerwarteter Gefahren oder Schäden sollten die folgenden Sicherheitshinweise beachtet werden. : Bei Missachtung der erforderlichen Verfahren besteht die Gefahr von schweren Verletzungen bzw. -
Seite 4: Während Des Betriebs
Sicherheitshinweise n Während des Betriebs Das Netzkabel niemals verändern Keine Heizgeräte in der Nähe des Es darf kein Wasser auf das Gerät oder verlängern. Ansonsten Gerätes betreiben. Ansonsten tropfen. Ansonsten besteht die besteht die Gefahr von Bränden besteht Brandgefahr. Gefahr von Stromschlägen oder oder Stromschlägen. -
Seite 5: Beschreibung Der Bauteile
Beschreibung der Bauteile Beschreibung der Bauteile Einfache Kabel-Fernbedienung 1. Betriebsanzeige PQRCFCS0C Defrost Preheat Out door 2. Ein/Aus-Schalter Room Temp Total on 3. Taste für Lüftergeschwindigkeit Central Run °C °F 4. Tasten zur Cooling Heating Auto Dry Fan Temperatureinstellung TEMP 5. Taste zur Überprüfung der... -
Seite 6: Hinweise Zu Den Schaltern Der Kabel-Fernbedienung
Hinweise zu den Schaltern der Kabel-Fernbedienung Hinweise zu den Schaltern der Kabel-Fernbedienung Schalter zur Gruppensteuerung Gruppensteuerung SWGR 1. Einzelsteuerung/Master-Betrieb 2. Gruppensteuerung/Slave-Betrieb Wahlschalter für Deckenhöhe 1. Niedrige Decke 2. Normale Deckenhöhe Deckenhöhe/Standard-ESP SWHI 3. Hohe Decke Schalter zur Geräteauswahl 1. Nur Kühlgeräte 2. -
Seite 7: Montage
Montage Montage Legen Sie die Montageschablone an und zeichnen Sie die Lage und Höhe der Montageschrauben für die Kabel-Fernbedienung • Die entsprechenden Markierungen sind auf der bedruckten Seite der Montageschablone zu finden. Position der Montageschrauben Main Schließen Sie das Anschlusskabel an das indoor unit Innengerät an. -
Seite 8: Gruppensteuerung
Montage Gruppensteuerung 1. Richten Sie sich beim Anschluss von mehr als zwei Klimageräten an eine Kabel- Fernbedienung nach der Abbildung rechts. • Falls es sich bei den Gerät nicht um ein Innengerät zur Ereignismeldung handelt, stellen Signalleitung Sie das Gerät als Slave-Gerät ein. •... -
Seite 9: Erforderliche Schritte Vor Der Inbetriebnahme
Temperatureinstellung. Das Gerät arbeitet statt dessen in verschiedenen Betriebsarten, wie z. B. Kühlung und starke Lüftung. Um den Testbetrieb zu starten, halten Sie gleichzeitig die Tasten für die Raumtemperatur und für die Lüftergeschwindigkeit drei Sekunden lang gedrückt. PQRCFCS0C Defrost Preheat Out door Room Tempy... -
Seite 10: Umschalten Zwischen Celsius Und Fahrenheit
Um die Maßeinheit für die Temperaturanzeige auf Celsius bzw. Fahrenheit einzustellen, halten Sie die Taste zur Temperatureinstellung (▼ ) und die Taste für die Lüftergeschwindigkeit gleichzeitig drei Sekunden PQRCFCS0C lang gedrückt, um die Einstellungen aufzurufen. Defrost Preheat Out door Room Temp... -
Seite 11: Einstellung Der Adresse Der Zentralsteuerung
Um die Adresse auf dem Anzeigefeld einzustellen, halten Sie beide Tasten zur Temperatureinstellung (▲ / ▼ ) drei Sekunden lang gedrückt. Drücken Sie die Taste zum Erhöhen der Temperatur, PQRCFCS0C um die Gruppennummer zu ändern. Drücken Sie die Defrost Preheat... -
Seite 12: Esp-Funktion (Externer Statischer Druck Der Rohrleitung)
Fernbedienung aktiviert werden. Halten Sie die Taste für die Raumtemperatur und die Taste zum Erhöhen der Temperatur (▲ ) drei Sekunden lang gedrückt. Stellen Sie mit den Tasten zur Temperatureinstellung PQRCFCS0C die Lüftergeschwindigkeit jedes Lüfters ein (Niedrig, Defrost Preheat Out door Mittel, Hoch). -
Seite 13: Verwendung Der Auswahltaste Betriebsmodus
Zentralsteuerung aktiviert werden. Drücken Sie die Tasten zur Temperatureinstellung und stellen Sie die gewünschte Temperatur niedriger als die aktuelle Raumtemperatur ein. (18-30°C) Drücken Sie auf diese Taste, um die gewünschte Temperatur um PQRCFCS0C Defrost Preheat Out door TEMP 1°C bzw. 1°F zu erhöhen. -
Seite 14: Heating Operation
Netzschalter. Der Heizmodus kann nur über die Zentralsteuerung aktiviert werden. Stellen Sie die gewünschte Raumtemperatur höher als die aktuelle Raumtemperatur ein. (16-30°C) Drücken Sie auf diese Taste, um die gewünschte Temperatur um PQRCFCS0C Defrost Preheat Out door TEMP 1°C bzw. 1°F zu erhöhen. -
Seite 15: Automatikbetrieb
Verwendung der Auswahltaste Betriebsmodus Automatikbetrieb Drücken Sie den Ein-/Aus-Schalter und stellen Sie den Betriebsmodus über die Zentralsteuerung auf Automatikbetrieb. PQRCFCS0C Defrost Preheat Out door Drücken Sie den Ein-/Aus-Schalter und stellen Sie den Room Tempy Betriebsmodus über die Zentralsteuerung auf Total ony Central Run Automatikbetrieb. -
Seite 16: Trocknungsbetrieb (Entfeuchtung)
Verwendung der Auswahltaste Betriebsmodus Trocknungsbetrieb (Entfeuchtung) Der Trockenvorgang (Entfeuchtung) erfolgt durch stufenweises Senken der Temperatur Um den Trocknungsbetrieb zu starten, drücken Sie den Netzschalter. Der Trocknungsbetrieb kann nur über die Zentralsteuerung aktiviert werden. PQRCFCS0C Defrost Preheat Out door Room Tempy Total ony... -
Seite 17: Einstellen Der Lüftergeschwindigkeit
ändert sich die Lüftergeschwindigkeit in der Reihenfolge Niedrig>Mittel>Hoch>Maximal. • Die Standard-Lüftergeschwindigkeit ist "Hoch" • Falls die Steuerung der Lüftergeschwindigkeit für dieses Gerät nicht möglich ist, wird die Auswahl nicht übernommen. PQRCFCS0C Einstellen der Lüftergeschwindigkeit im Kühlungsbetrieb Defrost Preheat Out door Room Temp... -
Seite 18: Raumtemperaturanzeige
Verwendung der Auswahltaste Betriebsmodus Raumtemperaturanzeige Beim Drücken der Taste für die Raumtemperatur auf der Fernbedienung wird die Raumtemperatur ca. fünf Sekunden lang eingeblendet. Daraufhin wird der vorherige Bildschirm angezeigt. PQRCFCS0C Defrost Room Tempy TEMP ROOMy FANy TEMP SPEED TEMP 18 Einfache Kabel-Fernbedienung... -
Seite 19: Kindersicherung
Lüftergeschwindigkeit drei Sekunden lang gedrückt. Bei aktivierter Kindersicherung erscheint das Symbol “CL” im Anzeigefeld und wird anschließend wieder ausgeblendet. Bei aktivierter Kindersicherung wird beim Drücken einer Taste PQRCFCS0C nun das Symbol “CL” drei Sekunden lang im Anzeigefeld Defrost Preheat Out door angezeigt. - Seite 20 20 Einfache Kabel-Fernbedienung...
