LG

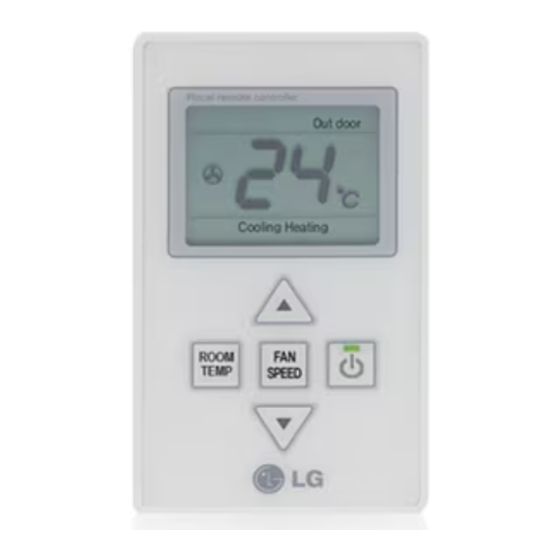

Einfache Kabel-Fernbedienung
Bedienungs-/Montageanleitung
MODELLE: PQRCFCS0
WICHTIG
• Lesen Sie diese Anleitung vor der Montage des
Gerätes sorgfältig durch.
• Die Montage der Elektrik muss darf nur von
qualifiziertem Personal und gemäß den
nationalen Bestimmungen vorgenommen
werden.
• Bewahren Sie dieses Benutzerhandbuch nach
sorgfältigem Lesen auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG PQRCFCS0
Inhaltszusammenfassung für LG PQRCFCS0
- Seite 1 Einfache Kabel-Fernbedienung Bedienungs-/Montageanleitung MODELLE: PQRCFCS0 WICHTIG • Lesen Sie diese Anleitung vor der Montage des Gerätes sorgfältig durch. • Die Montage der Elektrik muss darf nur von qualifiziertem Personal und gemäß den nationalen Bestimmungen vorgenommen werden. • Bewahren Sie dieses Benutzerhandbuch nach...
-
Seite 2: Inhaltsverzeichnis
Einfache Kabel-Fernbedienung Bedienungs-/Montageanleitung INHALTSVERZEICHNIS I Sicherheitshinweise............3~4 I Beschreibung der Bauteile..........5~6 I Montage ...................7 I Erforderliche Schritte vor der Inbetriebnahme....8~10 • Testbetrieb ....................8 • Einstellung der Adresse der Zentralsteuerung ........9 • ESP (Externer statischer Druck der Rohrleitung) .......10 I Während des Betriebs............11~17 •... -
Seite 3: I Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise - Die Montage sollte nur durch erfahrene Benutzer erfolgen, z. B. durch den Servicebetrieb oder durch spezialisierte und von uns zugelassene Händler. - Bei Störungen auf Grund einer unsachgemäßen Montage durch nicht qualifizierte Personen erlischt der Garantieanspruch. - Zur Vermeidung unerwarteter Gefahren oder Schäden sollten die folgenden Sicherheitshinweise beachtet werden. -
Seite 4: High-Tech-Kabel-Fernbedienung
Sicherheitshinweise I Während des Betriebs Das Netzkabel niemals selbst Heizgeräte niemals in der Nähe Es darf kein Wasser auf das Gerät verändern oder verlängern. des Gerätes betreiben. Diese tropfen. Ansonsten besteht die Ansonsten besteht die Gefahr von können Brände verursachen. Gefahr von Stromschlägen oder Bränden oder Stromschlägen. -
Seite 5: I Beschreibung Der Bauteile
Bauteilbezeichnungen Bauteilbezeichnungen 1. Kabel-Fernbedienung PQRCFCS0 Defrost Preheat Out door 2. LCD-Bildschirm Room Temp Total on Central Run 3. Anschlusskabel und Anschluss Cooling Heating Auto Dry Fan ROOM TEMP SPEED Zubehör Anschlusskabel Montageschraube Bedienungs-/ Montageschablone (1 Stk.) (2 Stk.) Montageanleitung Benutzerhandbuch 5... -
Seite 6: Einfache Kabel-Fernbedienung
Bauteilbezeichnungen Einfache Kabel-Fernbedienung 1. Bedienungsfeld PQRCFCS0 2. Netzschalter Defrost Preheat Out door Room Temp 3. Luftstromtaste Total on Central Run 4. Temperaturregler Cooling Heating Auto Dry Fan 5. Raumtemperatur ROOM TEMP SPEED Jede Funktion leuchtet beim Einschalten ca. drei Sekunden lang im Anzeigefeld auf. -
Seite 7: I Montage
Montage Montage Legen Sie die Montageschablone an und bestimmen Sie die Position und Höhe für die Montageschrauben der Kabel-Fernbedienung. • Verwenden Sie dazu die bedruckte Seite der Montageschablone. The position of the fixing screws Main Schließen Sie das Anschlusskabel am indoor unit Innengerät an. -
Seite 8: I Erforderliche Schritte Vor Der Inbetriebnahme
Statt dessen wird das Gerät in verschiedenen Modi betrieben, z. B. Kühlung, starke Lüftung, Kompressor ein. Um den Test-Betriebsmodus zu aktivieren, halten Sie die Tasten für die Raumtemperatur und den Luftstrom gleichzeitig drei Sekunden lang gedrückt. PQRCFCS0 Defrost Preheat Out door... -
Seite 9: Einstellung Der Adresse Der Zentralsteuerung
Erforderliche Schritte vor der Inbetriebnahme. Einstellung der Adresse der Zentralsteuerung Um die Adresse in der Temperaturanzeige einzustellen, halten Sie gleichzeitig beide Temperaturregler (L/M) drei Sekunden lang gedrückt. PQRCFCS0 Drücken Sie zur Änderung der Gruppennummer die Defrost Preheat Out door Taste zur Verringerung der Temperatur. Drücken Sie... -
Seite 10: Esp (Externer Statischer Druck Der Rohrleitung)
Funktion dient zur Erleichterung der Montage. Diese Funktion sollte nicht während des Betriebs der Fernbedienung aktiviert werden. Halten Sie gleichzeitig die Betriebsmodus-Taste sowie die Taste zur Erhöhung der Temperatur(L)drei Sekunden lang gedrückt. PQRCFCS0 Drücken Sie zur Einstellung des Luftstromvolumens Defrost Preheat Out door (Gering, Mittel und Stark) den Temperaturregler. -
Seite 11: I Während Des Betriebs
Ein/Aus-Taste. Aktivieren Sie den Heizbetrieb über die Zentralsteuerung. Drücken Sie die Temperaturtaste und stellen Sie die erwartete Temperatur niedriger als die aktuelle Raumtemperatur ein. (18~30°C) PQRCFCS0 Bei jedem Drücken auf diese Taste wird die erwartete Defrost Preheat Out door Temperatur um 1°C erhöht. -
Seite 12: Heizbetrieb
Um den Heizbetrieb zu aktivieren, drücken Sie die Ein/Aus-Taste. Aktivieren Sie den Heizbetrieb über die Zentralsteuerung. Stellen Sie die erwartete Raumtemperatur höher als die aktuelle Raumtemperatur ein. (16~30°C) PQRCFCS0 Bei jedem Drücken auf diese Taste wird die erwartete Defrost Preheat Out door Temperatur um 1°C erhöht. -
Seite 13: Automatik-Betrieb
Während des Betriebs. Automatik-Betrieb Drücken Sie die Ein/Aus-Taste und aktivieren Sie über die Zentralsteuerung den Betriebsmodus Automatisierung. PQRCFCS0 Defrost Preheat Out door Falls die Raumtemperatur unterhalb der erwarteten Room Temp Temperatur liegt: Heizbetrieb Total on Central Run Falls die Raumtemperatur oberhalb der erwarteten Temperatur liegt: Kühlungsbetrieb... -
Seite 14: Entfeuchtungsbetrieb
Während des Betriebs. Entfeuchtungsbetrieb Die Entfeuchtung erfolgt durch stufenweise Verringerung der Temperatur Drücken Sie die Ein/Aus-Taste auf der Fernbedienung. Bitte wählen Sie den Entfeuchtungsmodus über die Zentralsteuerung. PQRCFCS0 Defrost Preheat Out door Room Temp Total on Während des Entfeuchtungsbetriebs erscheint das Central Run Symbol “dh”... -
Seite 15: Auswahl Luftstrom
Gering > Mittel > Stark > Hohe Leistung. • Die Grundeinstellung lautet “Stark.” • Falls das Gerät die Regelung des Luftstroms nicht unterstützt, ist keine Auswahl möglich. Auswahl des Luftstroms im Kühlungsbetrieb PQRCFCS0 Defrost Preheat Out door Room Temp Total on... -
Seite 16: Innentemperaturanzeige
Während des Betriebs. Innentemperaturanzeige Beim Drücken der Taste für die Raumtemperatur auf der Fernbedienung wird die Innentemperatur ca. fünf Sekunden lang angezeigt. Danach wird wieder der vorherige Bildschirm angezeigt. PQRCFCS0 Defrost Room Temp ROOM TEMP SPEED 16 High-Tech-Kabel-Fernbedienung... -
Seite 17: Kindersicherung
Luftstrom-Taste drei Sekunden lang gedrückt. Bei aktivierter Kindersicherung erscheint das Symbol “CL” in der Temperaturanzeige. Daraufhin wechselt das Gerät wieder in den vorherigen Modus. Während der Anzeige von “CL” im Anzeigefeld ist kein PQRCFCS0 Defrost Preheat Out door Tastendruck möglich. - Seite 18 Mitteilung 18 High-Tech-Kabel-Fernbedienung...
- Seite 19 P/No.: 3828A20561E Printed in Korea After reading this manual, keep it in a place easily accessible to the user for future reference.
