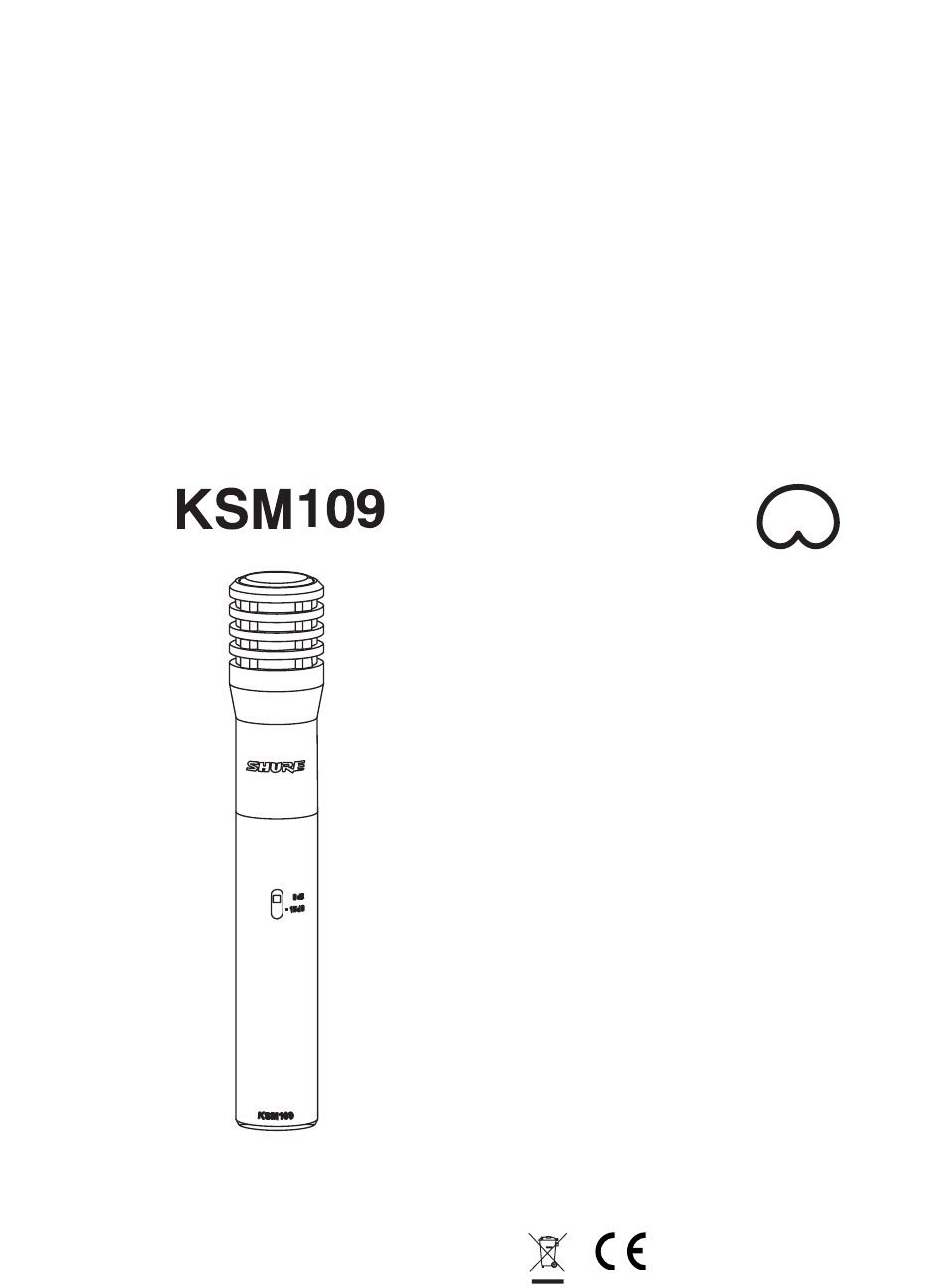

- Seite 1 Bedienungsanleitung ©2005, Shure Incorporated Printed in U.S.A. 27C3142 (Rev. 3)
- Seite 2 NIEREN-KONDENSATORMIKROFON KSM109 ® Wir danken Ihnen für den Kauf des Mikrofons KSM109. Bei der Entwicklung des KSM109 flossen über 75 Jahre Erfahrung in der Audiotechnik ein, die es zu einem der besten Mikrofone auf dem Markt machen. Falls diese Broschüre noch Fragen offen lässt, wenden Sie sich bitte an Shure Applications Engineering unter der Telefonnummer ++1 (847) 600 8440 montags bis freitags 8.00 bis 16.30 Uhr (CST).
-
Seite 3: Allgemeine Beschreibung
® Das Shure KSM109 ist ein Kondensatormikrofon mit Nieren-Richtcharakteri- stik. Es muss vom Kopf her besprochen werden. Das KSM109 wurde für den Studioeinsatz entwickelt, ist jedoch hinreichend robust für Live-Anwendungen und kann äußerst hohen Schalldruckpegeln standhalten. Es weist einen er- weiterten Frequenzgang für eine offene, natürlich klingende Wiedergabe der... -
Seite 4: Leistungsmerkmale
• Gleichförmige Richtcharakteristik • Überragende Gleichtaktunterdrückung sowie Unterdrückung von HF-Störungen ANWENDUNGEN Das KSM109 erzielt ausgezeichnete Ergebnisse bei allen Anwendungen, die ein hochwertiges Mikrofon erfordern. Zu den typischen Anwendungen zählen: • Mikrofonnahabnahme von Akustikinstrumenten, wie z.B. Klavier, Gitarre, Drums und Schlagzeug •... - Seite 5 VERWENDUNG DES KSM109 Befestigung des Mikrofons Zur Befestigung des KSM109 an einem Stativ oder einem Galgen wird der Sta- tivhalter auf das Mikrofonstativ aufgeschraubt und das Mikrofon in den Halter eingeführt. Spannungsversorgung Das KSM109 benötigt Phantomspeisung. Die beste Leistung wird bei einer Speisung mit 48 V Gleichspannung erzielt (IEC-268-15/DIN 45 596).
-
Seite 6: Technische Daten
TECHNISCHE DATEN Dauerpolarisierter Kondensator Kapseltyp 20 bis 20.000 Hz (siehe Abbildung 2) Frequenzgang Nierenförmig (siehe Abbildung 3) Richtcharakteristik 150 Ω (effektiv) Ausgangsimpedanz 0 oder -15 dB Bedämpfung Bedämpfungsschalter +48 V Gleichspannung ± 4 V Gleichspannung Phantomspeisung (IEC-268-15/DIN 45 596), Pins 2 und 3 positiv typisch 5,2 mA bei 48 V Gleichspannung Stromaufnahme Š50 dB, 20 Hz bis 20 kHz... - Seite 7 ABBILDUNG 2. TYPISCHER FREQUENZGANG ABBILDUNG 3. TYPISCHE RICHTCHARAKTERISTIK 24 mm (0.950 IN) 162 mm (6.375 IN) ABBILDUNG 4. ABMESSUNGEN...
-
Seite 8: Mitgeliefertes Zubehör
Produktfamiliennorm für Audio-, Video- und audiovisuelle Einrichtungen für pro- fessionellen Einsatz EN 55103 (1996), Teil 1 (Störaussendung) und Teil 2 (Stör- festigkeit). Das Mikrofon KSM109 ist für den Gebrauch in Umgebungen E1 (Wohngebieten) und E2 (Gewerbe) vorgesehen, wie durch die europäische Norm EN 55103 definiert ist. - Seite 10 United States, Canada, Latin America, Caribbean: 5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A. Phone: 847-600-2000 U.S. Fax: 847-600-1212 Intl Fax: 847-600-6446 Europe, Middle East, Africa: Shure Europe GmbH, Phone: 49-7131-72140 Fax: 49-7131-721414 Asia, Pacific: Shure Asia Limited, Phone: 852-2893-4290 Fax: 852-2893-4055...
