Inhaltszusammenfassung für Shure KSM44

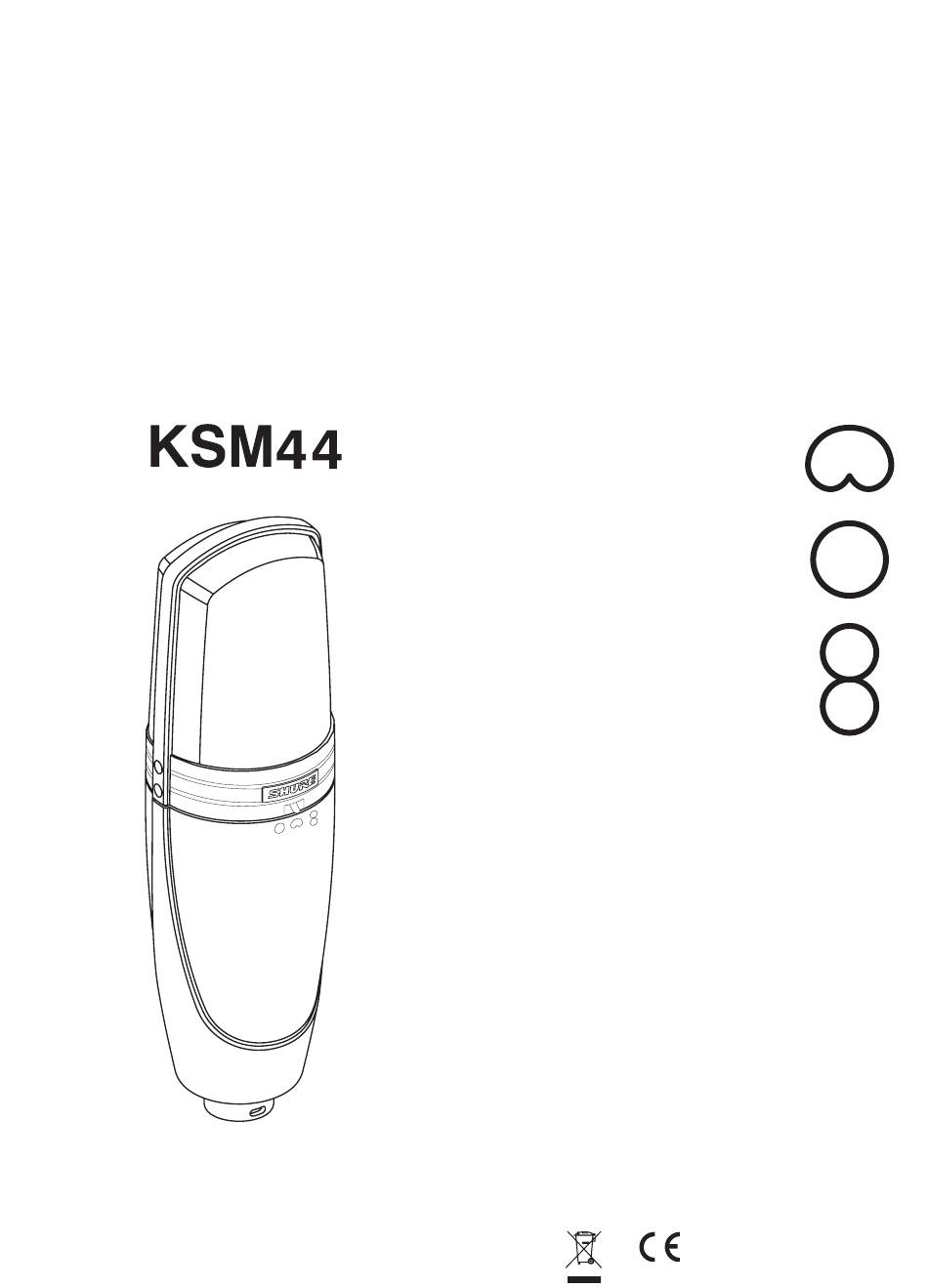

- Seite 1 Bedienungsanleitung 200 7, Shure Incorporated Printed in U.S.A. © 27E3122 (Rev. 1)
-
Seite 2: Ksm44 Kondensatormikrofon Mit Mehreren Richtcharakteristiken
® Wir danken Ihnen für den Kauf des Mikrofons KSM44. Bei der Entwicklung des KSM44 flossen über 75 Jahre Erfahrung in der Audiotechnik ein, die es zu einem der besten Mikrofone auf dem Markt machen. Falls diese Broschüre noch Fragen offen läßt, wenden Sie sich bitte an Shure Applications Engineering unter der Telefonnummer +1 (847)-600-8440, montags bis freitags 8.00 bis 16.30 Uhr (CST). -
Seite 3: Allgemeine Beschreibung
Das Shure KSM44 ist ein Kondensatormikrofon mit mehreren einstellbaren Richtcharak- teristiken (Nieren-, Kugel-, Achtercharakteristik). Das KSM44 ist für die Verwendung im Studio konzipiert und weist zwei extern polarisierte Membranen von 1-Zoll, ein außeror- dentlich geringes Eigenrauschen und einen erweiterten Frequenzgang auf, der speziell auf die Anforderungen von Gesangsspuren und Instrumentenaufzeichnung abgestimmt ist, auf. -
Seite 4: Betrieb
ANWENDUNGEN Das KSM44 liefert ausgezeichnete Ergebnisse bei allen Anwendungen, die ein hoch- wertiges Mikrofon erfordern. Einige gebräuchliche Anwendungen werden nachfolgend aufgeführt. • Gesang - Solo, Hintergrund, Sprachaufnahme, Rundfunk und Fernsehen • Akustikinstrumente - wie z.B. Klavier, Gitarre, Trommeln, Schlagzeug, Saiteninstrumente •... - Seite 5 Schall die entgegengesetzte Polarität aufweist. Einstellung des Frequenzgangs im Tiefbaßbereich Ein Schalter mit drei Stellungen auf der Rückseite des KSM44 ermöglicht die Einstel- lung des Frequenzgangs im Tiefbaßbereich des Mikrofons (siehe Abb. 2). Die Hoch- paß-Filtereinstellungen können zum Reduzieren der Wind- oder Raumgeräusche sowie des Nahbesprechungseffekts verwendet werden.
- Seite 6 Ω) weist das KSM44 eine höhere maximale Schalldruckpegel-Festigkeit und einen hö- heren Ausgangs-Clipping-Pegel auf. Bei Verwendung der 15-dB-Vordämpfung kann das KSM44 einen Schalldruckpegel bis zu 156 dB und einen Ausgangspegel von +15 dBV bewältigen, wobei die angeschlossene Impedanz mindestes 5500 Ω betragen soll.
-
Seite 7: Technische Daten
TECHNISCHE DATEN Kapseltyp Extern polarisierter Kondensator 20 bis 20.000 Hz Frequenzgang (Siehe Abbildungen 4, 6, 8) 150 Ω (effektiv) Ausgangsimpedanz Dämpfungsschalter 0 oder 15 dB Dämpfung Ebener Frequenzgang; -6 dB/Oktave unterhalb 115 Hz; -18 Dreistufiger Hochpaß-Filter dB/Oktave unterhalb 80 Hz +48 V Gleichspannung ±... -
Seite 8: Frequenzgang-Diagramm Für Nierencharakteristik
FREQUENZGANG-DIAGRAMM FÜR NIERENCHARAKTERISTIK ABBILDUNG 4.TYPISCHER FREQUENZGANG ABBILDUNG 5. TYPISCHE RICHTCHARAKTERISTIK FREQUENZGANG-DIAGRAMM FÜR KUGELCHARAKTERISTIK 15 cm. 60 cm. ABBILDUNG 6. TYPISCHER FREQUENZGANG ABBILDUNG 7. TYPISCHE RICHTCHARAKTERISTIK... -
Seite 9: Frequenzgang-Diagramm Für Achtercharakteristik
FREQUENZGANG-DIAGRAMM FÜR ACHTERCHARAKTERISTIK ABBILDUNG 8. TYPISCHER FREQUENZGANG ABBILDUNG 9. TYPISCHE RICHTCHARAKTERISTIK 55.9 mm (2.20 IN.) 187 mm (7.37 IN.) ABBILDUNG 10. ABMESSUNGEN... -
Seite 10: Mitgeliefertes Zubehör
Norm für elektromagnetische Verträglichkeit von professionellen Tonprodukten EN 55103 (1996), Teil 1 (Emissionen) und Teil 2 (Verträglichkeit). Das Mikrofon KSM44 ist für den Gebrauch in Umgebungen E1 (Wohngebieten) und E2 (Gewerbe) vorgesehen, wie durch die europäische Norm EN 55103 definiert. Die Übereinstimmung mit der Norm bzgl. - Seite 11 Trademark Notices: The circular S logo, the stylized Shure logo, and the word “Shure” are registered trademarks of Shure Incorporated in the United States. “Shure Lock” is a trademark of Shure Incorporated in the United States. “Mylar” is a registered trademark of E.I. duPont de Nemours and Company in the United States.
