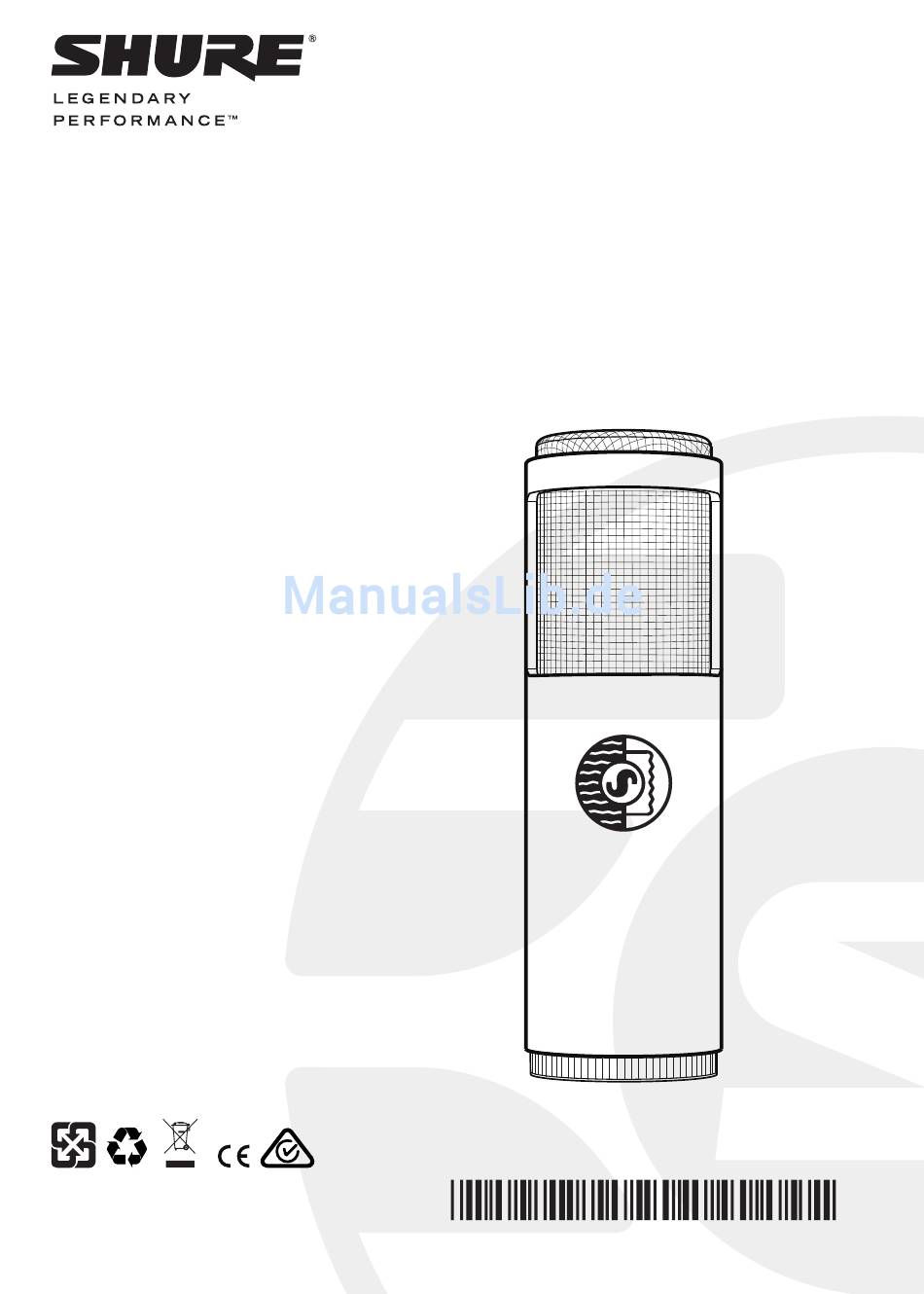

WIRED MICROPHONE
KSM313
USER GUIDE
Le Guide de l'Utilisateur
Bedienungsanleitung
Guia del Usuario
Guida dell'Utente
Manual do Usuário
Руководство пользователя
取扱説明書
사용자 안내서
用户指南
© 2015 Shure Incorporated
27A25352 (Rev. 2)
Printed in U.S.A.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Shure KSM313

Inhaltszusammenfassung für Shure KSM313

  • Seite 1 WIRED MICROPHONE KSM313 USER GUIDE Le Guide de l’Utilisateur Bedienungsanleitung Guia del Usuario Guida dell’Utente Manual do Usuário Руководство пользователя 取扱説明書 사용자 안내서 用户指南 © 2015 Shure Incorporated 27A25352 (Rev. 2) Printed in U.S.A.
  • Seite 3 Over 85 years of audio experience has contributed to making this one of the finest microphones available. If you have any questions not answered in this guide, please contact Shure Applications Engineering at 847-600-8440, Monday through Friday, from 8:00 am to 4:30 pm, CST. In Europe, call 49-7262-92490.

  • Seite 4: General Description

    General Description The KSM313 is a premium bidirectional ribbon microphone for world-class audio recording and per- formance. The "Dual-Voice" design features discrete front and rear sonic signatures to accurately capture intimate vocals or intricate instrumentation. The KSM313 is hand-assembled from state-of-the-art transducers, transformers and metals as the pinnacle of Shure quality.

  • Seite 5: Mounting The Microphone

    Applications The unique Dual-Voice design of the KSM313 produces discrete front and rear sonic signatures. Position the sides, the null points of a bidirectional microphone, towards any unwanted sound sourc- es. Some typical applications are listed below. Address the rear* for a brighter...

  • Seite 6: Proximity Effect

    Certifications This product meets the Essential Requirements of all relevant European directives and is eligible for CE marking. The CE Declaration of Conformity can be obtained from: www.shure.com/europe/compliance Authorized European representative: Shure Europe GmbH Headquarters Europe, Middle East & Africa Department: EMEA Approval Jakob-Dieffenbacher-Str.

  • Seite 7: Specifications

    Positive pressure on front side of ribbon produces positive voltage on pin 2 with respect to pin 3 Housing Machined Steel Weight 400 g (14 oz.) 1 Pa=94 dB SPL KSM313/NE Accessories and Parts 1.7 in (43 mm) Furnished Accessories Carrying Case AK313C ShureLock...
  • Seite 8 Polar Pattern Frequency Response Front Back...
  • Seite 9 Si ce guide n’apporte pas les réponses à certaines de vos questions, contacter le service clientèle Shure au 847-600-8440, aux États-Unis, du lundi au vendredi, de 8h à 16h30 (heure du Centre). En Europe, appeler le 49-7262-92490. Notre adresse Web est la suivante : www.shure.com.

  • Seite 10: Description Générale

    Description générale Le KSM313 est un microphone à ruban bidirectionnel haut de gamme prévu pour les enregistre- ments vocaux et les concerts de renommée internationale. Sa conception à « double voix » lui confère des signatures sonores avant et arrière distinctes favorisant la captation précise de voix intimistes ou d’instruments complexes.

  • Seite 11: Montage Du Microphone

    Applications La conception unique à « double voix » du KSM313 procure des signatures sonores avant et arrière distinctes. Orienter les côtés, les zones de captation minimale d'un microphone bidirectionnel, vers les sources sonores indésirables. Des exemples d'utilisations typiques sont donnés ci-dessous.
  • Seite 12 Ce produit est conforme aux exigences essentielles de toutes les directives européennes appli- cables et est autorisé à porter la marque CE. La déclaration de conformité CE peut être obtenue auprès de : www.shure.com/europe/compliance Représentant agréé européen : Shure Europe GmbH Siège Europe, Moyen-Orient et Afrique...

  • Seite 13: Caractéristiques

    2 par rapport à la broche 3. Boîtier Acier usiné Poids 400 g (14 oz) 1 Pa=94 dB SPL KSM313/NE Accessoires et pièces détachées 1.7 in Accessoires fournis (43 mm) Mallette de transport AK313C...
  • Seite 14 Courbe de directivité Réponse en fréquence frontal arrière...
  • Seite 15 Roswellite -Bändchentechnologie ® Wir danken Ihnen für den Kauf eines Mikrofons der KSM-Serie von Shure. Bei der Entwicklung dieses Mikrofons flossen über 85 Jahre Erfahrung in der Audiotechnik ein, die es zu einem der besten Mikrofone auf dem Markt machen.

  • Seite 16: Allgemeine Beschreibung

    Klangcharakteristika für die Abnahme von vorne und hinten, wodurch sich Gesang und komplexe Instrumentierungen präzise erfassen lassen. Das KSM313 wird aus modernsten Wandlern und Metallen handgefertigt und ist somit der Inbegriff der Shure-Qualität. Das revolutionäre Roswellite -Bändchenmaterial ersetzt die herkömmlichen ®...

  • Seite 17: Verwendungsmöglichkeiten

    Verwendungsmöglichkeiten Das einzigartige Dual-Voice-Design des KSM313 erzeugt unterschiedliche Klangcharakteristika für die Abnahme von vorne und hinten. Die Seiten (wobei es sich bei Mikrofonen mit Achtercharakteristik um die Nullpunkte handelt) auf ungewünschte Klangquellen richten. Einige ge- bräuchliche Anwendungen werden nachfolgend aufgeführt.

  • Seite 18: Nahbesprechungseffekt

    Zentrale für Europa, Nahost und Afrika Abteilung: EMEA-Approval Jakob-Dieffenbacher-Str. 12 75031 Eppingen, Deutschland Telefon: +49 (0) 7262 9249 0 Telefax: +49 (0) 7262 9249 114 E-Mail: EMEAsupport@shure.de Hinweis: Änderungen der Informationen in diesem Handbuch vorbehalten. Weitere Informationen über dieses Produkt finden Sie im Internet: www.shure.de.

  • Seite 19: Technische Daten

    Positiver Druck an der Vorderseite des Bändchens erzeugt positive Spannung an Pin 2 in Bezug auf Pin 3. Gehäuse Bearbeitetes stahl Gewicht 400 g (14 oz.) 1 Pa=94 dB SPL KSM313/NE Zubehör und Teile 1.7 in Mitgeliefertes Zubehör (43 mm) Tragekoffer AK313C ShureLock...
  • Seite 20 Richtcharakteristik Frequenzgang Frontseite Rückseite...
  • Seite 21 Si después de leer esta guía tiene alguna pregunta, póngase en contacto con el Departamento técnico de Shure al teléfono 847-600-8440, de lunes a viernes, de 8:00 a.m. a 4:30 p.m., hora estándar del centro de EE.UU. En Europa, llame al 49-7262-92490.

  • Seite 22: Descripción General

    Descripción general El KSM313 es un micrófono de cinta bidireccional de primera calidad para grabaciones de audio y presentaciones de categoría mundial. El diseño de "dos voces" destaca identificaciones sonoras distintas en sus lados anterior y posterior que capturan con precisión los detalles de una voz o instrumento.

  • Seite 23: Montaje Del Micrófono

    Aplicaciones El diseño exclusivo de dos voces del KSM313 produce identificaciones sonoras diferentes en los lados anterior y posterior. Oriente los costados, los puntos nulos de todo micrófono bidireccional, hacia las fuentes sonoras no deseadas. A continuación se describen algunas situaciones típicas.
  • Seite 24 Certificaciones Este producto cumple los requisitos esenciales de las directrices europeas pertinentes y califica para llevar el distintivo CE. La declaración de homologación de CE se puede obtener en: www.shure.com/europe/compliance Representante europeo autorizado: Shure Europe GmbH Casa matriz en Europa, Medio Oriente y Africa Departamento: Aprobación para región de EMEA...

  • Seite 25: Especificaciones

    2 con respecto a la clavija 3 Caja Acero fresado Peso 400 g (14 oz) 1 Pa=94 dB SPL KSM313/NE Accesorios y piezas de repuesto 1.7 in (43 mm) Accesorios suministrados Estuche de transporte AK313C Montaje para pedestal ShureLock A300M ®...
  • Seite 26 Patrón polar Respuesta de frecuencia Delantero Trasero...
  • Seite 27 Gli oltre 85 anni di esperienza di Shure nel settore audio hanno portato allo sviluppo di questo modello, uno dei migliori microfoni disponibili. Per qualsiasi domanda a cui non troviate risposta in questa guida, rivolgetevi alla Shure Applications Engineering chiamando il numero USA 847-600-8440, dal lunedì al venerdì, tra le 09:00 e le 17:30, ora di New York.

  • Seite 28: Descrizione Generale

    Descrizione generale Il modello KSM313 è un microfono a nastro bidirezionale di prima qualità realizzato per ottenere registrazioni e performance audio di classe mondiale. Il modello "Dual-Voice" offre risposte sonore distinte tra il fronte ed il retro del microfono, per una precisa ripresa di voci profonde o di strumen- tazioni complesse.
  • Seite 29 Applicazioni Il progetto unico “Dual-Voice” del modello KSM313 fornisce una risposta sonora distinta tra il fronte ed il retro. Orientare i lati, punti di massima attenuazione di un microfono bidirezionale, verso even- tuali sorgenti sonore indesiderate. Di seguito vengono riportate alcune applicazioni tipiche.

  • Seite 30: Effetto Di Prossimità

    Omologazioni Questo prodotto è conforme ai requisiti essenziali specificati nelle direttive pertinenti dell'Unione europea ed è contrassegnabile con la marcatura CE. La Dichiarazione di conformità CE può essere ottenuta da: www.shure.com/europe/compliance Rappresentante europeo autorizzato: Shure Europe GmbH Sede per Europa, Medio Oriente e Africa Department: EMEA Approval Jakob-Dieffenbacher-Str.

  • Seite 31: Specifiche Tecniche

    2 rispetto al pin 3. Alloggiamento Acciaio lavorato a macchina Peso 400 g (14 once) 1 Pa=94 dB SPL KSM313/NE Accessori e parti di ricambio 1.7 in Accessori in dotazione (43 mm) Custodia da trasporto AK313C Stativo ShureLock A300M ®...
  • Seite 32 Diagramma polare Risposta in frequenza anteriore posteriore...
  • Seite 33 SHURE INCORPORATED KSM313 Двойной голосовой ленточный микрофон на основе ленточной технологии Roswellite ® Благодарим Вас за выбор микрофона Shure серии KSM. Созданию этого одного из самых изящных среди имеющихся  микрофонов способствовал наш более чем 85-летний опыт  работы в области аудиоаппаратуры. Если у Вас есть вопросы, на которые Вы не нашли ответа в этом руководстве,  обращайтесь в отдел Shure Applications Engineering по тел. 847-600-8440, с  понедельника по пятницу, с 8:00 до 16:30 (центральное поясное время). В Европе  звоните по тел. 49-7262-92490. Наш Интернет-адрес: www.shure.com.

  • Seite 34: Общее Описание

    Общее описание KSM313 — это двунаправленный ленточный микрофон премиум-класса для высококлассной  записи вокального исполнения и живых выступлений. «Двойная голосовая» схема создает  раздельные переднюю и заднюю звуковые сигнатуры, что позволяет точно воспроизводить  камерное вокальное исполнение или замысловатую инструментовку. KSM313 собирается вручную из современных преобразователей, трансформаторов  и металлических деталей и представляет собой вершину достижений Shure в области  качества. Революционный материал ленты Roswellite  революционный материал ленты,  ® заменяет традиционные фольговые ленты, обладает высокой прочностью на растяжение,  высокой ударной вязкостью, эффектом памяти формы и превосходной устойчивостью при  экстремальных уровнях звукового давления (SPL). Основные особенности • Легендарное качество Shure и превосходная конструкция, ручная сборка из обработанных  стальных, серебряных, золотых и алюминиевых деталей • Революционный материал Roswellite заменяет традиционные фольговые ленты, обладает  высокой прочностью на растяжение, высокой ударной вязкостью, эффектом памяти формы  и превосходной устойчивостью при экстремальных SPL. • Подлинно «двойной голосовой» ленточный моторный узел специально настроен на  уникальную частотную характеристику: при направлении звука на переднюю сторону  дает теплое и полное звучание для усилителей, в развернутом положении прекрасно  воспроизводит яркий, красивый вокал и акустические инструменты • Частотная характеристика 30–15 000 Гц идеально подходит для вокала, акустических  инструментов и инструментов с усилителями • Однородная двунаправленная полярная диаграмма во всем диапазоне частот  • Полноразмерный трансформатор со специальной намоткой и двойным экранированием  минимизирует потери сигнала и РЧ помехи и максимизирует выход • Усовершенствованная твердая стойка позволяет установить микрофон незаметно и  практически в любом месте. Рабочие характеристики...

  • Seite 35: Установка Микрофона

    Применение Уникальная «двойная голосовая» схема KSM313 создает раздельные переднюю и заднюю  звуковые сигнатуры. Направляйте боковые стороны, нулевые точки двунаправленного  микрофона, к источникам нежелательного звука. Ниже перечислены некоторые типичные  приложения. Для получения более яркого Направляйте звук на переднюю тона и усиления эффекта сторону для получения более присутствия направляйте звук теплого, густого тона на заднюю сторону* • Усилители электрогитар  • Вокал • Медные и деревянные  • Акустические струнные  духовые инструменты  инструменты...
  • Seite 36 ламп, силовых трансформаторов и других источников сильного электромагнитного  излучения. 3. Используйте надежную опору и стойку и хорошо уравновешенный экранированный  соединительный кабель с разъемом XLR. Дополнительные установочные аксессуары  можно найти на нашем интернет-сайте: www.shure.com 4. Фантомное питание не необходимо и не должно подаваться при подсоединении или  отсоединении микрофона. Однако правильно подведенное фантомное питание не повредит  микрофон.  Сертификация Это изделие удовлетворяет существенным требованиям всех соответствующих директив ЕС  и имеет разрешение на маркировку CE.  Декларацию соответствия CE можно получить по следующему адресу: www.shure.com/ europe/compliance Уполномоченный европейский представитель: Shure Europe GmbH Headquarters Europe, Middle East & Africa Department: EMEA Approval Jakob-Dieffenbacher-Str. 12 75031 Eppingen, Germany Телефон: 49-7262-92 49 0 Факс: 49-7262-92 49 11 4 Эл. почта: EMEAsupport@shure.de Примечание. Информация, содержащаяся в этом руководстве, может быть изменена без  предварительного уведомления. Для получения дополнительной информации об этом изделии  посетите вебсайт www.shure.com.

  • Seite 37: Технические Характеристики

    Максимальный уровень звукового 146 дБ УЗД давления (УЗД) Полярность Положительное давление на переднюю сторону ленты создает  положительное напряжение на контакте 2 относительно  контакта 3 Корпус Точеный сталь Масса 400 г (14 унций) 1 Pa=94 dB SPL KSM313/NE Аксессуары и запасные части Аксессуары, входящие в комплект 1.7 in (43 mm) Футляр для переноски AK313C Стойка ShureLock A300M ® Защитный фетровый чехол A313VB Отдельно заказываемые аксессуары...
  • Seite 38 Диаграмма направленности Амплитудно-частотная характеристика Лицевая Задняя...
  • Seite 39 リボン ・ テクノ ロジー採用デュアルボイスリボンマ ® イ クロホン Shure KSMシ リ ーズをお選び頂きありがと う ございます。 オーディオにおける85年以上の実績が、 この最高品質のマイ クロホンに結 集されています。 本パンフレッ トに記載以外のご質問などございましたら、 Shure Applications Engineeringまでお電話 でお問い合わせくださ い ： 847-600-8440、 月曜～金曜、 8:00am～4:30pm （米国中部標準時） 。 ヨーロ ッ パのお客様は、 49-7262-92490までお電話でお問い合わせくださ い。 当社ウ ェ ブサイ トwww.shure.com もぜひご覧くださ い。...
  • Seite 40 概要 KSM313はワールド クラスの録音およびパフォーマンス用のプレミアム双指向性リ ボンマイ クロホンです。 「 デ ュアルボイス」 デザイ ンは、 フロン トと リ アで別々な音響特性を特徴と し、 ボーカルの細かなニュアンスや複 雑な楽器の音も正確に捉えます。 KSM313はShure品質の頂点と して、 最新の トランスデューサー、 トランス、 金属素材を用い、 手作業で組み立 てられています。 高い引張強度、 耐久性、 形状記憶性を持つ革命的な Roswellite リ ボンによ り従来のホイ ® ルリ ボンを置き換えることで、 極めて高い音圧レベル （SPL） 下にあっても優れた弾性を提供します。 機能 • 伝説的なShure品質と、 切削加工スチール、 シルバー、 ゴールド、 アルミ部材を用いた手作業による上質...
  • Seite 41 イ ン、 バランスタイプの位相反転スイ ッチで、 下記 よ りオンライ ンで購入できます ： store.shure.com マイ クロホンの取付方法 付属のスタン ドアダプターをフロアースタン ドまたはブームスタン ドにねじ込み、 マイ クロホンを挿入します。 注: スタン ドからの低周波振動を減らすには、 シ ョ ッ クマウン トを使用してくださ い。 詳細はwww.shure.comを ご覧ください。 サスペンシ ョ ンマウ ン ト （オプシ スタ ン ドマウ ン ト （...
  • Seite 42 1. マイクロホンを使用しないときは保護ケースに入れて保管してくださ い。 2. 蛍光灯、 電源トランス、 およびその他の強力な電磁気源から適度に離し、 ハムを防止してください。 3. 確実なマウン トとスタン ドを使用し、 高品質なバランスタイプ、 シールド付XLR接続ケーブルを使用してく ださい。 追加のマウン トアクセサ リ ーについては、 当社ウ ェ ブサイ トをご覧ください ： www.shure.com 4. ファ ンタム電源は不要です。 また、 フ ァ ンタム電源が供給されている状態でマイクロホンの接続または取 り外しを行わないでくださ い。 ただし、 正常に供給されているフ ァ ンタム電源によって、 マイ クロホンが悪...
  • Seite 43 330 Ω 感度 -54.5 dBV/Pa (1.88 mV) 開回路電圧, @ 1 kHz, 標準 最大SPL 146 dB SPL 極性 リボンのフロント側への正圧により、3番ピンに対して2番ピンに正電圧が生成 される 外装 機械加工スチール 質量 400 g (14 オンス) 1 Pa=94 dB SPL KSM313/NE 付属品及びパーツ 付属のアクセサリー 1.7 in キャリングケース AK313C (43 mm) ShureLock スタンドマウント A300M ® 布製ポーチ A313VB オプションのアクセサリー サスペンションマウント A313SM 5.3 in...
  • Seite 44 指向特性 周波数特性 前 背面...
  • Seite 45 SHURE INCORPORATED KSM313 Roswellite 리본 기술이 적용된 듀얼 보이스 리본 마이크 ® Shure 의 KSM 시리즈를 선택하여 주셔서 감사합니다. 오디오 분야에서 85년이 넘는 경험을 바탕으로 현존하는 가장 우수한  마이크 중의 하나를 만들 수 있었습니다. 만약 이 안내서에 포함되어 있지 않은 질문이 있으실 경우 847-600-8440에 전화하여  Shure Applications Engineering 에 문의하여 주십시오. 월요일에서 금요일, 오전 8시부터  오후 4시 30분까지 (CST기준)이용 가능합니다. 유럽에서는 49-7262-92490 으로 전화 주 십시오. 웹사이트 주소는 www.shure.com 입니다.
  • Seite 46 일반 설명 KSM313은 세계적 수준의 오디오 녹음 및 성능을 위한 프리미엄 양지향성 리본 마이크입니다. "듀얼  보이스" 설계는 근접한 보컬 또는 복잡한 기악 편성에서도 정확하게 집음할 수 있도록 전면과 후면으 로 분리된 소닉 시그니처를 특징으로 합니다. KSM313은 Shure 품질의 정수인 첨단 트랜스듀서, 트랜스포머와 금속을 수공 조립하여 만들어집니 다. 혁신적인 Roswellite  리본 재료는 전통적인 호일 리본을 고인장 강도, 견고하면서 형상을 기억하 ® 는 리본으로 대체하여 극도의 음압 레벨(SPLs)에서도 뛰어난 복원력을 제공합니다. 특징 • 수공 조립한 가공 스틸, 실버, 골드 및 알루미늄 부품으로 이루어진 전설적인 Shure 의 품질과  뛰어난 구조 • 혁신적인 Roswellite 리본 재료는 전통적인 호일 리본을 고인장 강도, 견고하면서 형상을 기억하는  리본으로 대체하여 극도의 음압 레벨(SPLs)에서도 뛰어난 복원력을 제공합니다. • 특히 다음과 같은 사용자 선택의 주파수 응답에 적합한 진정한 “듀얼-보이스” 리본 모토 어셈블리:  따뜻하고 풍부한 사운드 앰프 전면으로 향하거나, 밝고 평탄한 보컬 및 어쿠스틱 악기 주변 집음.  • 보컬, 어쿠스틱 및 앰프 사용 악기를 집음하는 데 이상적인 30~15,000 Hz 주파수 응답  • 주파수 범위 전체에서 균일한 양지향성 극성 패턴  • 맞춤 제작, 이중차폐, 풀-사이즈 트랜스포머가 신호 손실 및 RF 간섭을 최소화하고 출력을  최대화합니다. • 유연하고 신중한 마이크 배치를 위해 개선된 하드 스탠드 마운트 성능 특성 리본 마이크는 리본 요소에 부하의 양을 가능한 한 최소화하여 최적의 성능을 보장합니다. 마이크에  대한 임피던스 입력이 높을수록, 로우엔드 및 미드레인지 주파수가 출력 신호에 더욱 잘 나타납니다.  Shure는 비록 원하는 음질을 위해 다른 부하 임피던스를 사용할 지라도, 1000 Ohms 이상의 임피던 스가 설정된 프리앰프를 사용할 것을 권장합니다. 이 마이크는 저잡음 마이크입니다. 효율적인 트랜스듀서, 견고한 차폐, 맞춤형 트랜스포머의 조합으 로 낮은 노이즈 플로어 및 무빙 코일 마이크와 동일한 출력 레벨을 생성합니다.  Shure 리본 마이크는 응답이 상당히 부드럽고 자연스러우며 단순하고 정확한 게인을 제공하는 프리 앰프와 함께 사용할 때 최고의 성능을 보입니다. 하지만, Shure는 원하는 색상과 명료성의 조합을 찾 을 때까지 여러 번 실험해 볼 것을 권장합니다. ...
  • Seite 47 용도 KSM313의 독보전인 듀얼 보이스 설계로 전면과 후면의 소닉 시그니처가 분리되어 있습니다. 양지향 성 마이크의 양쪽 널 포인트는 원치 않는 음원 쪽으로 향하게 하십시오. 일부 전형적인 적용 예는 아 래 내용과 같습니다. 증가된 소리로 더욱 밝은 톤을 부드럽고 어두운 톤을 위해 앞쪽으로 위해서는 뒤쪽*으로 향하게 합니다. 향하게 합니다. • 보컬 • 전기기타 앰프  • 어쿠스틱 현악기 • 금관 및 목관악기  • 드럼 오버헤드 및 퍼쿠션  • 업라이트 베이스  • 킥 드럼  전 후 * 양지향성 마이크의 뒷면을 처리할 때, 신호 극 성을 반대로 하는 것을 잊지 마십시오. Shure 의  A15PRS 액세서리는 인라인, 밸런스드, 해당 동 작이 가능한 극성 변경 스위치이며 다음 온라인 ...
  • Seite 48 근접 효과 지향성 마이크는 음원에 근접하여 설치됨에 따라 저 주파수 대역을 점진적으로 증대시킵니다. 근접  효과라고 알려진 이 현상은 더 부드럽고 보다 강력한 사운드를 만들기 위해 사용될 수 있습니다. 취급 주의 마이크를 보호하고 성능을 오래 지속하기 위해 다음 몇 가지 간단한 유의사항을 지키십시오: 1. 사용하지 않을 때에는 마이크를 보호 케이스에 보관하십시오.  2. 험(hum)을 피하기 위해 형광등, 전원 변압기, 기타 강력한 전자파 소스로부터 멀리 떨어져 보관하 십시오. 3. 밸런스드, 쉴드 XLR 연결 케이블을 위해 고정 마운트 및 스탠드를 사용하십시오. 추가 마운팅 액 세서리가 필요하시면, 다음 웹사이트를 방문하여 주십시오: www.shure.com 4. 팬텀 전원은 필요하지 않으며 마이크를 연결 또는 연결 해제할 때 사용하지 않아야 합니다. 하지 만, 팬텀 전원이 적절하게 공급되면 마이크가 손상되지는 않습니다.  인증 이 제품은 관련된 모든 유럽 지침의 필수 요건을 충족하며 CE 마크를 사용할 자격이 있습니다.  CE 적합성 선언은 다음 사이트에서 확인할 수 있습니다: www.shure.com/europe/compliance 공인 유럽 대리점: Shure Europe GmbH 유럽, 중동 및 아프리카 본부 부서: EMEA 승인 Jakob-Dieffenbacher-Str. 12 75031 Eppingen, Germany 전화: 49-7262-92 49 0 팩스: 49-7262-92 49 11 4 이메일: EMEAsupport@shure.de 주: 이 안내서의 정보는 별도의 통지 없이 변경될 수 있습니다. 이 제품에 관한 추가 정보를 보시려면,  www.shure.com을 방문하여 주십시오.
  • Seite 49 개방 회로 전압, 1 kHz에 서, 일반 Maximum SPL 146 dB SPL 극성 리본 전면의 양압은 핀 2에서 핀 3 대비 양전압을 생성합니다. 외장 케이스 머신드강철  무게 400 g (14 oz.) 1 Pa=94 dB SPL KSM313/NE 액세서리 및 부품 1.7 in 기본 제공 액세서리 (43 mm) 휴대용 케이스 AK313C ShureLock  스탠드 마운트 A300M ® 보호용 벨벳 파우치 A313VB 옵션...
  • Seite 50 극성 패턴 주파수 응답 전 후...
  • Seite 51 SHURE INCORPORATED KSM313 采用 Roswellite 铝带技术的双音色铝带话筒 ® 感谢您选择舒尔 KSM 系列产品。 超过 85 年音频设备制造经验，造就了这一卓越的话筒品牌。 如果您有任何本指南无法解答的问题，可以在每星期一至五，美国中部时间上午 8:00  至下午 4:30 拨打电话 847-600-8440，与舒尔应用工程部门联系。 欧洲客户，请拨打  49-7262-92490。我们的网址是：www.shure.com。...
  • Seite 52 简要说明 KSM313 是一款可用于世界顶级录音和演出的高质量 8 字形指向性铝带话筒。“双音色”设计能够在话 筒前面和后面带不同的声音特征，适用于准确捕获近讲人声或复杂的乐器拾音应用。 KSM313 手工组装，采用顶级换能器、变压器和舒尔最高品质金属部件。革命性的 Roswellite  铝带 ® 材料凭借高延展度、坚固和形状记忆特性代替了传统铝带，确保高声压 (SPL) 下的稳定回弹。 特性 • 传奇的舒尔品质和一流的结构 ，由机械加工的钢、金 、银 、铝等金属组件手工组装而成 。 • Roswellite® 革命性的铝带材料凭借高延展度 、坚固和形状记忆特性代替了传统铝带 ，确保高声 压下的稳定回弹 。 • 真正的“双音色”铝带组件专门定制的频率响应给予用户更多选择－在话筒侧向前端，用于电声乐器 的温暖、饱满之声，在旋转后用于人声的明亮、平滑之声，以及用于原声乐器的拾音。 • 30–15,000 Hz 频响范围，是捕捉人声、原声乐器和电声乐器的理想之选。 • 在整个频率范围内具备一致的8字形指向性拾音模式。  • 双重屏蔽匹配全尺寸变压器，在最大程度减少信号损失和射频干扰的同时，同时做到输出信号最 大化。 • 改善了硬质支架的固定方式，可以更为灵活、稳定地放置话筒 性能特性 铝带话筒在实际使用中，在铝带元件上采用最小的载荷获得最佳的效果。 话筒的阻抗输入越高，低段 和中段频率在输出信号中的表现就越明显。 虽然要获得所需的音质可能需要使用不同的负载阻抗，但 是舒尔仍建议您使用阻抗设置大于等于 1000 欧姆的前置放大器。 这是一只低自身噪声话筒 。 它配备的高效换能器 、可靠屏蔽和定制变压器组合能够产生与动圈话筒 等效的低自身噪声和输出电平 。  舒尔铝带话筒具有异常平滑而自然频率响应，并且能够通过前置放大器提供简单而清晰的增益，从而 获得出色的效果。 然而，舒尔非常鼓励您寻找适合自己需要的音色和清晰的系统组合。 ...
  • Seite 53 应用场合 KSM313 的独特双音色设计在话筒的前后面具有不同的声音特征 。 调节侧向位置，让8字形话筒的空 点朝向任意不需要的音源。 下面列出了一些典型的应用场合： 朝向后端* 可获得更为显著的明亮 朝向前端可获得更为温暖和深沉的音色 音色 • 吉他音箱  • 人声 • 鼓和木管乐器  • 原声弦乐 • 低音提琴  • 鼓组上方和打击乐  • 底鼓  前面 后面 *在朝向8字形话筒后侧时，请注意需要转换信 号极性。 舒尔的 A15PRS 附件是一个能够胜 任此操作的平衡线路变换极性的可切换式反相 器 ，可通过以下网站购买此部件：store.shure. 话筒固定 将附带的话筒座转接器旋入地面话筒架或吊杆，并插入话筒。  注意： 为降低经底座传导的低频振动，应使用减震固定架。 如需了解详细信息，请访问 www.shure. com。 附带的直立式话筒支架 防震架（选配附件）...
  • Seite 54 近讲效应 随着话筒逐渐接近音源，具有指向性拾音模式的话筒的低音频率将不断增强 。 这种现象称为近讲效 应，可利用它获得更为温暖、更为强劲的音响效果。 保养与维护 为保护您的话筒，应注意下列事项，确保话筒的长期性能： 1. 在不使用话筒时，应将其放入保护盒中。  2. 应与荧光灯、电源变压器和其它强电磁来源保持足够距离，以避免交流噪声。 3. 使用坚固的支架和底座，以及高 质量的 带屏蔽平衡的 XLR 连接缆线。 有关其它固定附件的相关 信息，请访问我们的网站： www.shure.com 4. 在连接和断开话筒时，不必使用也不应提供幻像电源。 但是，正确提供幻像电源不会损坏话筒。  认证 本产品符合所有相关欧盟法规的基本要求，并且允许使用 CE 标志。  可从以下地址获得“CE 符合性声明”：www.shure.com/europe/compliance 授权的欧洲代表： Shure Europe GmbH 欧洲、中东、非洲总部 部门：欧洲、中东、非洲批准部 Jakob-Dieffenbacher-Str.12 75031 Eppingen, Germany 电话：49-7262-92 49 0 传真：49-7262-92 49 11 4 电子邮件：EMEAsupport@shure.de 注意： 本指南中的信息可能随时更改，恕不另行通知。 有关本产品的详细信息，请访问 www.shure. com。...
  • Seite 55 30 到 15,000 赫兹 输出阻抗 330 Ω 灵敏度 -54.5 分贝伏/帕  (1.88 毫伏) 开路电压, @ 1 千赫, 典型 最大声压级 146 分贝声压级 极性 铝带正面的正压能够在针脚 2 上产生相对于针脚 3 的正电压 外壳 加工钢 重量 400 克 (14 盎司) 1 Pa=94 dB SPL KSM313/NE 附件与备件 1.7 in (43 mm) 提供的附件 便携箱 AK313C ShureLock  硬支架固定件 A300M ® 天鹅绒话筒保护袋 A313VB 可选配附件 5.3 in (135 mm) 防震架...
  • Seite 56 指向性形状 频率响应 前面 后面...
  • Seite 57 Trademark Notices: “Roswellite”, “Shurelock”, the circular S logo, the stylized Shure logo, and the word “Shure” are registered trademarks of Shure Incorporated in the United States. These marks may be registered in other jurisdictions. “Popper Stopper” is a trademark of Shure Incorporated in the United States.
  • Seite 58 Europe, Middle East, Africa: PT. GOSHEN SWARA INDONESIA Kompleks Harco Mangga Dua Blok L No. 35 Jakarta Pusat I.16.GSI31.00501.0211...
