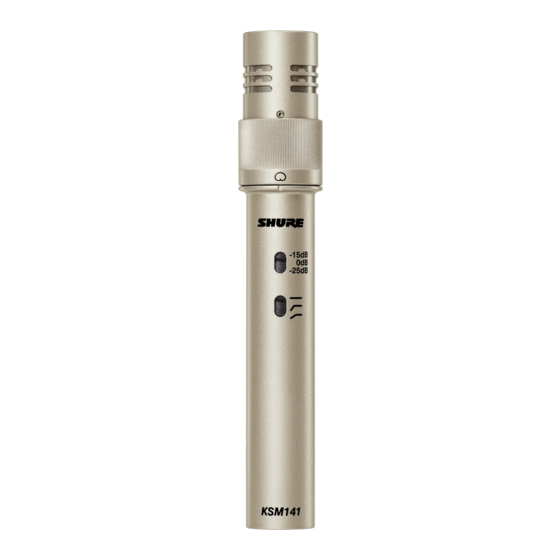

- Seite 1 KSM141 Instrumentenmikrofon mit zwei schaltbaren Richtcharakteristiken The Shure end-address, condenser microphone, KSM141, user guide. Version: 2 (2020-A)
-
Seite 2: Inhaltsverzeichnis
Shure Incorporated Table of Contents Abschlussimpedanz KSM141Instrumentenmikrofon mit zwei schaltbaren Richtcharakteristiken Auswahl einer Richtcharakteristik Allgemeine Beschreibung Stereo-Mikrofonhalter Technische Eigenschaften Montage Leistungsmerkmale Stereoverfahren Modellvarianten Technische Daten Verwendungsmöglichkeiten Zubehör Versorgungsspannungen Im Lieferumfang enthalten Befestigung des Mikrofons Optionales Zubehör Einstellung des LowCut-Filters Zulassungen Einstellung der Vordämpfung... -
Seite 3: Richtcharakteristiken
Dämpfungsglied sowie der Hochpassfilter die Bewältigung extrem hoher Schalldruckpegel und eine kontrollierte Bassanhe bung ermöglichen. Durch seine extrem dünne, vergoldete (24Karat) Membran und die ausgezeichnete Fertigungsqualität eig net sich das KSM141 ideal zum Einsatz im Studio, wobei es jedoch ausreichend robust für anspruchsvollste LiveAnwendun gen ist. -
Seite 4: Verwendungsmöglichkeiten
• Zur Unterdrückung von niederfrequenten, mechanischen Vibrationen einen isolierenden Shock-Absorber verwenden. • Für Stereoanwendungen den optionalen Shure Stereo-Mikrofonadapter A27M verwenden. Einstellung des LowCut-Filters Ein dreistufiger LowCut-Filter ermöglicht die Einstellung des Frequenzverlaufs im Bassbereich. Mit Hilfe des Filters können Wind- und tieffrequente Störgeräusche sowie der Nahbesprechungseffekt reduziert werden. -
Seite 5: Einstellung Der Vordämpfung
Der maximal zu verarbeitende Schalldruck, der Übersteuerungspegel und der Dynamikbereich sind abhängig von der Ein gangsabschlussimpedanz des Vorverstärkers, an den das Mikrofon angeschlossen wird. Shure empfiehlt eine minimale Ein gangsabschlussimpedanz von 1000 Ω. Die meisten modernen Mikrofonvorverstärker erfüllen diese Anforderung. Höhere Impe... -
Seite 6: Stereo-Mikrofonhalter
Stereomikrofontechnik verleiht Tonquellen besondere Tiefe und räumliche Anordnung für Rundfunk, Aufnahme und Beschal lungsanwendungen. Das Modell Shure A27M gestattet es, zwei Mikrofone an ein einzelnes Stativ zu montieren und bietet da bei eine große Flexibilität bzgl. der Ausrichtung und Platzierung der Mikrofone. -
Seite 7: Stereoverfahren
In der folgenden Tabelle werden die gebräuchlichsten Stereoverfahren aufgeführt. Dabei ist zu berücksichtigen, dass Mikrofo nierung im Grunde „Geschmackssache“ ist — von der „einzig richtigen“ Mikrofonstellung kann keine Rede sein. Weitere Infor mationen finden Sie auf unserer Homepage unter www.shure.com/stereo-tech. Technische Daten... - Seite 8 Shure Incorporated –37 dBV/Pa (14,1 mV) Maximaler Schalldruckpegel 1 kHz bei 1 % Gesamtklirrfaktor 5000 Ω Last 170 dB DÄMPFUNGSGLIED EIN 2500 Ω Last 164 dB 1000 Ω Last 159 dB 5000 Ω Last 145 dB DÄMPFUNGSGLIED AUS 2500 Ω Last 139 dB 1000 Ω...
- Seite 9 Shure Incorporated Polarität Positiver Druck an der Membran erzeugt positive Spannung an Pin 2 in Bezug auf Pin 3. Versorgungsspannungen 11–52 V DC Phantomspeisung (IEC-61938) 4,7 mA, Maximum Nettogewicht 156 g (5,5 oz.) 1 Pa=94 dB SPL Gesamtklirrfaktor des MikrofonVorverstärkers, wenn der anliegende Eingangssignalpegel beim angegebenen Schalldruck...
-
Seite 10: Zubehör
Shure Incorporated Kugelcharakteristik Zubehör Im Lieferumfang enthalten Aufbewahrungsetui für zwei KSM137 oder KSM141 Mikrofone und den Stereo-Mi- A100C krofonadapter A27M Schaumstoff-Windschutz für KSM141 und KSM137 A100WS Mikrofonklammer A57F Stereo-Mikrofonadapter A27M Optionales Zubehör Schockabsorber A53M ® Popper Stopper PS-6 Hinweis: Nur KSM141/SL Stereo. - Seite 11 E-Mail: info@shure.de Trademark Notices: The circular S logo, the stylized Shure logo, and the word, “Shure” are registered trademarks of Shure In corporated in the United States. “SHOCKSTOPPER” is a trademark of Shure Incorporated in the United States. “Mylar” is a re...
