3.3

Draufsicht

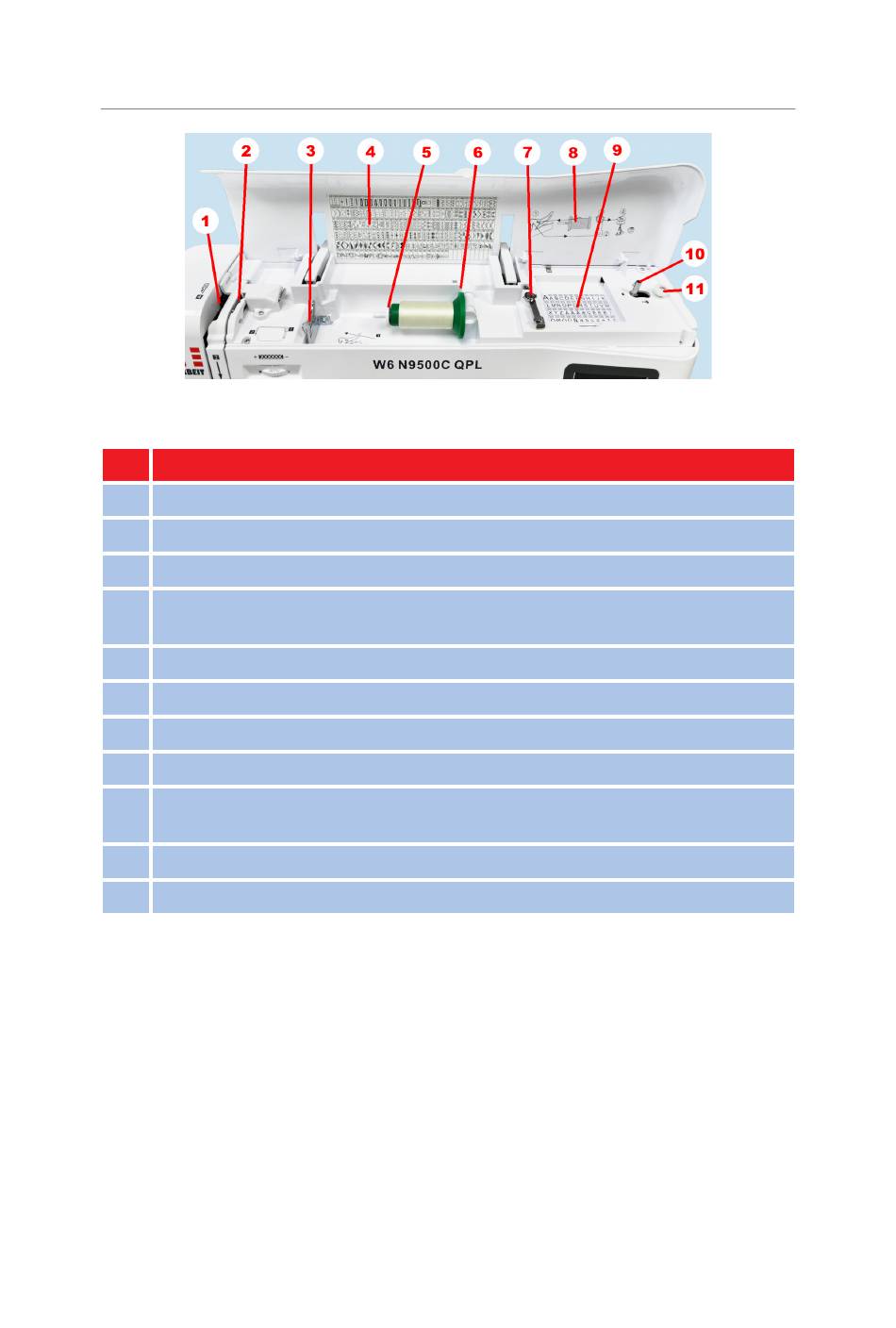

Bestandteile der Maschine - Ansicht Draufsicht
Teile der Maschine
Nr. Bezeichnung
01 Fadengeber
02 Fadenführung (zum Nähen)
03 Fadenführung aus Metall
04 Stichmusterübersicht (Bezeichnung siehe „Stichmuster anwenden" >
„Stichmuster-Übersicht".
05 Fadenabziehscheibe, klein
06 Garnrollenhalter, liegend
07 Fadenführung (nur zum Aufspulen der Kunststoff-Unterfaden-Spule)
08 Skizze zum Aufspulen der Unterfadenspule
09 Stichmusterregister, Bezeichnung siehe „Stichmuster anwenden" >
„Stichmuster-Übersicht", zum Blättern
10 Spulerwelle (nur zum Aufspulen der Kunststoff-Unterfaden-Spule)
11 Stopper der Spulerwelle
Maschine kennenlernen
19
