Verwandte Anleitungen für W6 N 5000
Inhaltszusammenfassung für W6 N 5000

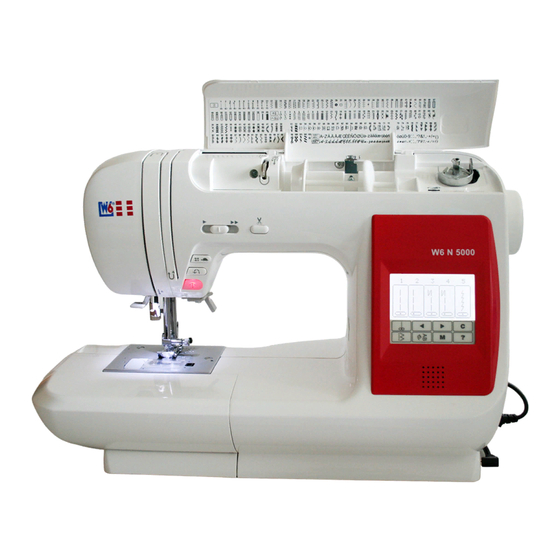

- Seite 1 Nähmaschine W6 N 5000 Gebrauchsanleitung...
- Seite 2 W6- Wertarbeit Kunststoffspulen, das sind wichtige Voraussetzungen für ein erfolgreiches Nähvorhaben. Wenn Sie mit W6- Wertarbeit zufrieden sind, dann würden wir uns über eine positive Weiterempfehlung sehr freuen. Auch bei Anregungen und bei Problemen stehen wir Ihnen immer gerne zur Seite.
- Seite 3 Technische Änderungen ohne vorherige Ankündigung vorbehalten. Entsprechend der gesetzlichen Regelungen über das umweltgerechte Entsorgen von Elektro- und Elektronikgeräten, ist dieses Produkt nach Verwendung dem Wertstoffkreislauf zuzuführen. Im Zweifelsfalle wenden Sie sich bitte an den Verkäufer. (Nur innerhalb der EU) www.w6-wertarbeit.de...
-
Seite 4: Inhaltsverzeichnis
Teilebezeichnungen der Nähmaschine ....4 Nähen mit Geradstich ........24 Sicherheitshinweise für die Inbetriebnahme der A. Geradstich ..........24 W6- Nähmaschine ........... 6 B. Geradstich mit automatischem Vernähen . 24 Sicherheitshinweise für den Fußanlasser ... 6 Zick-Zack-Stich ..........25 Ein entspanntes Näherlebnis gefällig (das Nähen Applikationszickzack (Programm: 13) ... - Seite 5 Notizen: www.w6-wertarbeit.de...
-
Seite 6: Teilebezeichnungen Der Nähmaschine
Teilebezeichnungen der Nähmaschine 1.LED-Leuchte sorgt für eine hervorragende Ausleuchtung des Nähbereichs (Liegt im Maschinenkopf der W6-N5000) 2.Taste für elektrische Fadenschere 3.Stufenloser Geschwindigkeitsbegrenzungsregler 4.Taste für Nadelstop Hoch / Tief / Langsamnähen 5. Rückwärtstaste 6.Start/Stop Taste (nur beim Nähen ohne Fußanlasser betätigen) 7.Anschiebetisch... - Seite 7 36. Taste zurück 37. Taste für Geradstich 38. Taste für Nutzstiche 39. Taste für Zierstiche/Buchstaben 40. Taste vor 41. Taste löschen 42. Hilfetaste 43. Speichertaste 44.Nähfußhebel 45.Schieber zum Versenken / Hochholen des Transporteurs 46.Netzkabel 47.Fußanlasser 48.Tragegriff 49.Netzschalter an/ aus 50.Maschinenanschlüsse 51.Fußanlasseranschlußbuchse www.w6-wertarbeit.de...
-
Seite 8: Sicherheitshinweise Für Die Inbetriebnahme Der W6- Nähmaschine
Sie ein beliebiges Programm aus, geben Sie über den stufenlosen Geschwindigkeitsregler die Geschwindigkeit vor. Jetzt starten Sie Ihre W6- Nähmaschine über die Start/Stop-Taste (siehe Teilebeschreibung Nr.6). Ein entspanntes Nähen liegt jetzt vor Ihnen. Sie sitzen nun ergonomisch gerade vor Ihrer Nähmaschine. -
Seite 9: Serienmäßiges Zubehör
22. Kordelaufnähfuß 23. Stick- und Stopffuß Kunststoffabdeckhaube Wenn Sie Ihre Nähmaschine nicht benutzen, dann sollten Sie die Maschine staubdicht abdecken. Bitte ziehen Sie die gefaltete Staubschutzhaube auseinander. Durch die Schlitzöffnung können Sie die Maschine bequem an Ihrem Tragegriff tragen. www.w6-wertarbeit.de... -
Seite 10: Anschiebetisch
Schafthalter sich nach unten bewegen kann. Verfahren Sie wie in Abbildung B3 & B4 um den Schaft wieder zu befestigen. Das heißt, den Schaft dieses Mal von unten an der Metallstange hochdrücken und mit dem Schraubendreher die linke Schlitz-Schraube wieder anziehen. www.w6-wertarbeit.de... -
Seite 11: Wechseln Der Nähnadel
Greifersystem schädigen. Erneuern Sie öfter Ihre Nadel, nur so erhalten Sie eine gleichbleibende Nähqualität. Bitte verwenden Sie nur Qualitätsnadeln von W6. Eine gute Auswahl finden Sie auf der W6- Wertarbeit Seite. Welche Nadel passt zu welchem Stoff NADEL GEWICHT STOFF... -
Seite 12: Erläuterung Der Bedienungselemente
Stufenloser Geschwindigkeitsregler Befindet sich der Schiebeknopf auf der linken Seite, dann näht die Maschine langsam, je weiter dieser auf die rechte Seite kommt, umso schneller näht die Maschine. Anwendung. Mit oder ohne Fußanlasser kann die Geschwindigkeitsregelung aktiv beeinflusst werden. www.w6-wertarbeit.de... -
Seite 13: Taste Für Elektrische Fadenschere
Unter dem Kopfdeckel befindet sich eine Programmübersicht, die Oberfadenabwicklung für Ihren Oberfaden, die Aufspulvorrichtung für die Unterfadenspule und die Fadenspannung. Buchstabe J: Handrad Sie können mit dem Handrad, wenn Sie es nach vorn, zu sich drehen die Nadel absenken oder hochfahren. www.w6-wertarbeit.de... -
Seite 14: Nutzstichauswahl
Buchstaben schauen Sie bitte auf Seite 43. C Vorsicht: Drücken Sie nicht zu fest auf den Bildschirm und verwenden Sie dafür keine scharfkantigen Gegenstände. Berühren Sie den Bildschirm nur mit Ihren Fingern. Der Bildschirm kann sonst beschädigt werden. www.w6-wertarbeit.de www.w6-wertarbeit.de... -
Seite 15: D.informationen Über Den Angewählten Stich
Stichmuster nicht verändert werden. j. Return Taste Wenn Sie diese Taste drücken, dann springt der Bildschirm auf die erste Informationsanzeige zurück. Wird die voreingestellte Stichbreite oder Stichlänge verändert, dann verschwindet die Hinterlegung der Zahlen für die Stichbreite und die Stichlänge. www.w6-wertarbeit.de... -
Seite 16: Hilfe Taste
Hilfemenü.) 5. Wenn Sie die Hilfetaste drücken, dann erscheint, das Hilfemenü. Durch erneutes drücken der Hilfetaste wird das Hilfemenü vom Display gelöscht. Hinweis: Sie können die Maschine benutzen, wenn Sie diese Anweisungen befolgen. (Aufspulen des Unterfadens) www.w6-wertarbeit.de... - Seite 17 www.w6-wertarbeit.de...
-
Seite 18: Spulen (Der Unterfadenspule)
4. Führen Sie den Oberfaden stramm um die Fadenführung. 5. Legen Sie den Oberfaden von rechts nach links um den vorstehenden Metallhaken. 6. Dann den Oberfaden stramm unter der rechteckigen Metallplatte entlang führen, in die dafür vorgesehene Einkerbung ziehen und um die oben liegende Metallführung ziehen. www.w6-wertarbeit.de... -
Seite 19: Einsetzen Der Unterfaden-Spule
Ende des Fadenabschneiders, der dann automatisch den Unterfaden abschneidet. (siehe Abbildung C3) 4. Holen Sie den Unterfaden mit der Nadel Hoch/ Tief Taste hoch, dabei halten Sie den Oberfaden fest. 5. Zum Schluß sollten Sie die Greiferabdeckung wieder anbringen. (siehe Abbildung C4) www.w6-wertarbeit.de... -
Seite 20: Einfädeln Des Oberfadens
Bei Punkt 7 müssen Sie den Oberfaden von rechts nach links in die Fadenstangen- Fadenführung ziehen. Fädeln Sie dann den Oberfaden von vorne nach hinten durch die Nadel. Tipp: Als nützliche Alternative können Sie aber auch gern Ihre Nadel-Einfädelhilfe nehmen. www.w6-wertarbeit.de... -
Seite 21: Der Eingebauter Einfädler
- Drücken Sie bitte die Nadelstop Taste hoch/ tief. - Die Maschine holt jetzt von allein den Oberfaden hoch. - Ziehen Sie den Unterfaden in die Mitte des Fußes. - Schließen Sie die Plastikgreiferabdeckung, falls Sie die noch nicht geschlossen haben. www.w6-wertarbeit.de... -
Seite 22: Starten Des Nähvorganges
Faden kann sich verwickeln und die Maschine kann beschädigt werden. 2. Die elektrische Fadenschere kann nicht verwendet, wenn Sie mit einer Garnstärke >#30 nähen. In diesen Fall bitte den auf der linken Seite der Maschine angebrachten Fadenabschneider benutzen. (Seite 11) www.w6-wertarbeit.de... -
Seite 23: Vernähen Der Naht
3. Wenn Sie das Ende der Naht erreichen, dann drücken Sie die Rückwärtsnähtaste. Die Maschine vernäht automatisch und anschließend. 4. Wenn Sie diese Funktion nicht ausschalten möchten, dann drücken Sie die Taste für automatischen Vernähen erneut. Die Unterlegung der Taste erlischt. www.w6-wertarbeit.de... -
Seite 24: Nähen Von Ecken
G. Verwendung der Nahtführungslinien auf der Stichplatte Die Nahtführungslinien auf der Stichplatte geben den Abstand von der Nadelmittelstellung an. Es werden 10mm, 15mm und 20mm angezeigt. Um eine gleichmäßige Nahtzugabe zu erhalten, führen Sie die Stoffkante entlang einer der Nahtführungslinien. www.w6-wertarbeit.de... -
Seite 25: Fadenspannung
E. Hinweis Wenn Ihre Naht wie rechts abgebildet aussieht, auf der oberen (rechten) Seite gut und auf der unteren (linken) Seite schlaufig, dann ist sehr häufig der Oberfaden nicht korrekt eingefädelt. Wiederholen Sie den Einfädelvorgang wie auf Seite 18 beschrieben. www.w6-wertarbeit.de... -
Seite 26: Geradstiche
Maschine den Nähvorgang fort. 3. Am Ende des Nähvorganges drücken Sie die Rückwärtsnähtaste (siehe Teilebezeichnung Nr. 5). Die Maschine näht 4-5 Stiche vorwärts und 4-5 Stiche rückwärts. Anschließend stoppt die Maschine automatisch. 4. Drücken Sie die Taste für die elektrische Fadenschere. www.w6-wertarbeit.de... -
Seite 27: Zick-Zack-Stich
Nähfuß, dass die Nadel noch knapp in den Stoff einsticht. Freiarm nähen Wenn Sie den Anschiebetisch abziehen, dann haben Sie eine Freiarmnähmaschine. Das Nähen von Ärmeln, Hosenbeinen und schwer erreichbaren Stellen wird so erleichtert. (siehe Seite 8 : Abziehen des Anschiebetisch) www.w6-wertarbeit.de... -
Seite 28: Overlocknähte: Versäubern Von Stoffen
C. Bemerkung: Sie können auch am Stoffrand entlang nähen und eine ausreichend große Nahtzugabe belassen. Schneiden Sie nach dem Nähen die Nahtzugabe dicht an den Stichen ab. Bitte achten Sie darauf, dass Sie den Faden nicht durchtrennen. www.w6-wertarbeit.de... -
Seite 29: Blindsaum
Falte während des Nähens genau an der Stoffführung entlang. 5. Öffnen Sie den Stoff nachdem der Nähvorgang beendet ist. Die rechte Seite des Stoffes zeigt nun nach oben und die Stiche sind fast unsichtbar. c. Linke Stoffseite h. Rechte Stoffseite www.w6-wertarbeit.de... -
Seite 30: Elastische Stiche
6 Stretchstich (Nadelposition links) 7 Dreifacher Stretchstich (Nadelposition Mitte) 8 Dreifache Stretchstiche (Nadelposition links) 15 Dreifache Zick-Zack-Stich Wir empfehlen Ihnen bei diesen Stichen W6- Qualitätsnadeln Super Stretch 75 oder 90 zu verwenden, um Fehlstiche und Fadenreißen zu vermeiden. a. Jacken b.Hosen c. -
Seite 31: Applizieren
Benutzen Sie diese Stiche für dekorative 24, 31-45 Säume und dekorative Nähte auf Hemden oder T-Shirts. 24, 31-45 Zick-Zack-Fuß (A) oder Satin Fuß(B) Wenn Sie sehr dünne oder elastische Stoffe nähen, dann ist es empfehlenswert ein Vlies unter den Stoff zu legen. www.w6-wertarbeit.de... -
Seite 32: Einnähen Von Reißverschlüssen
Nahtzugabe um, damit sich eine 0,2 bis 0,3 cm Falte bildet. Legen Sie die Reißverschlußzähne neben die Falte und heften Sie diese an. Untere Stofflage Ende der Reißverschlußöffnung Reißverschlußzähne 0,2 bis 0,3 cm Linke Seite der oberen Stofflage Öffnungsgröße Falte www.w6-wertarbeit.de... - Seite 33 Sie den Fuß an, entfernen Sie die Heftstiche und öffnen Sie den Reißverschluss. Heftstiche Bringen Sie den Schieber hinter den Nähfuß. Senken Sie den Nähfuß und nähen Sie den Rest der Naht. Entfernen Sie zum Schluss die Heftstiche. Heftstiche www.w6-wertarbeit.de...
-
Seite 34: Nähen Von Knopflöchern
Knopflochschiene ab. 4. Ziehen Sie den Knopflochhebel soweit es geht gefühlvoll nach unten. 5. Halten Sie den Oberfaden mit der Hand leicht fest und starten Sie den Nähvorgang. 6. Die Maschine näht das Knopfloch vollautomatisch bis zum Ende. www.w6-wertarbeit.de www.w6-wertarbeit.de... - Seite 35 Knopf hinten in die Knopflochschiene eingelegt wird. Nähen Sie auf dem gleichen Stoff ein Probeknopfloch. Sorgen Sie dafür, dass zwischen dem Schieber und dem Anschlag der Knopflochschiene keine Lücke entsteht, weil sonst das Knopfloch nicht sauber schließt. www.w6-wertarbeit.de...
-
Seite 36: Paspelknopfloch
Schlitz auf die linke Seite des Kleidungsstückes. 6. Drehen Sie das Kleidungsstück und schieben Sie von der linken Seite aus das kleine Stoffstück so, daß das Knopfloch schön rechteckig ist. c. linke Seite Kleidungsstück d. rechte Seite kleines Stoffstück www.w6-wertarbeit.de... - Seite 37 Wenn Sie weichere Materialien vernähen, dann sollte für alle Knopflöcher geeignetes Einlagematerial für das Stoffgewicht verwendet werden. Schneiden Sie ein Stück Einlagematerial 3 cm breiter und 2cm länger als das Knopfloch zurecht. Legen Sie dies mit der linken Seite über die Knopflochmarkierung. www.w6-wertarbeit.de...
-
Seite 38: Nähen Von Knöpfen
Löcher des Knopfes und nähen Sie über diese Nadel. Ziehen Sie die Fäden nach dem Nähen auf die Unterseite des Knopfes und wickeln Sie diese um die Nähstiche um einen Steg zu formen. Das Ende des Fadens fest verknoten. www.w6-wertarbeit.de... -
Seite 39: Quilten
Quiltstich den Sie nähen wollen benötigen. Die Fadenspannung ist auf Maximum oder fast Maximum zu erhöhen. Wenn Sie jetzt nähen, dann wird der Unterfaden nach oben gezogen und es wird ein Stichbild ähnlich wie bei einem Handquiltstich erzeugt. www.w6-wertarbeit.de... -
Seite 40: Stopfen Und Riegel
Sie den Nähvorgang. 6. Die Maschine näht einen Riegel oder einen Stopfstich und stoppt anschließend automatisch. 7. Drücken Sie die Taste für die elektrische Fadenschere, heben Sie den Nähfuß an und ziehen Sie den Stoff unter dem Nähfuß hervor. www.w6-wertarbeit.de... -
Seite 41: Nähen Mit Zwillingsnadel
(Zwillingsnadel mit 2mm Breite) Standard Zick-Zack-Fuß oder Satinfuß Vorsicht: a. Verwenden Sie nur Nadeln, die zu dieser Maschine passen. Z.B. von W6 Wertarbeit. b. Der eingebaute Nadeleinfädler kann nicht verwendet werden. 1. Entfernen Sie die Standardnadel und setzen Sie die Zwillingsnadel ein. -
Seite 42: Rollsaum
Senken Sie den Nähfuß ab und nähen Sie langsam während Sie die Kordel mit Ihrer Hand führen. B. dreifache Kordel Stellen Sie Stichmuster Nr. 14 mit der Stichbreite 6.0-7.0 ein. Führen Sie drei Kordeln in die Rillen des Kordelfußes ein. www.w6-wertarbeit.de... -
Seite 43: Stopfen/Freihandsticken
4. Starten Sie die Maschine mit mittlerer Geschwindigkeit und führen Sie den Stickrahmen so, daß die Nadel an den aufgezeichneten Rändern des Stickmusters entlang geführt wird. D. Nach dem Nähvorgang schieben Sie den Schalter für die Transporteurversenkung auf die rechte Seite. www.w6-wertarbeit.de... -
Seite 44: Benutzung Des Obertransportfußes
Öse fertiggestellt ist. 2. Drücken Sie die Taste für die elektrische Fadenschere und heben Sie den Nähfuß 3. Stanzen Sie das Loch in der Mitte der Öse aus. Achtung: Das Werkzeug zum Ausstanzen der Öse gehört nicht zum Lieferumfang der Maschine. www.w6-wertarbeit.de... -
Seite 45: Nähen Von Zierstichen Und Buchstaben
Bildschirms angezeigt. Es können max. 60 Stichmuster ausgewählt werden. Hinweis: Wenn Sie so viele Stichmuster ausgewählt haben, daß diese nicht mehr auf den Bildschirm passen, dann können Sie die nicht sichtbaren Stichmuster über die Stichlängen/Stichbreiten Taste noch einmal kontrollieren. www.w6-wertarbeit.de... -
Seite 46: Löschen Von Angewählten Stichen
3. Durch drücken der Einstelltaste ( a ) oder ( b ) können Sie die Einstellungen wie unten beschrieben ändern. 4. Drücken Sie die Returntaste um zu dem Auswahlmodus zurück zukehren. Hinweis: Bei Buchstaben kann nur die Fadenspannung verändert werden. www.w6-wertarbeit.de... - Seite 47 Sie die ( - ) Taste Die voreingestellte Fadenspannung wird unterlegt dargestellt. Durch drücken der ( AUTO ) Taste wird die Fadenspannung auf den voreingestellten Wert zurückgestellt. Durch drücken der Returntaste ( c ) kehrt die Maschine zum Einstellungsmodus zurück. www.w6-wertarbeit.de...
-
Seite 48: Speichern Von Stichmustern
3. Drücken Sie die gewünschte Datei Taste Die ausgewählten Datei wird unterlegt angezeigt. 4. Drücken Sie die R-Taste Die aufgerufene Stichmusterkombination wird auf dem Bildschirm angezeigt. 5. Drücken Sie die Return Taste. Sie können die angefangene Muster- kombination jetzt nähen. www.w6-wertarbeit.de... -
Seite 49: Nähen Von Angewählten Stichmustern
Stichmusterkombination bei, auch wenn Sie einen Nutzstich genäht haben und dafür in einen anderen Nutzstichmodus wechseln mußten. Nachdem Sie den Nutzstich zu Ende genäht haben, drücken Sie die Zierstiche / Buchstabentaste und die zuletzt verwendete Musterkombination erscheint. Der Nähmodus steht jetzt auf Einzelmuster. www.w6-wertarbeit.de... -
Seite 50: Stichen
1. Wenn die Buchstaben wie in Abbildung C verformt sind, drehen Sie die Schraube bitte in Richtung ( + ) 2. Wenn die Buchstaben wie in Abbildung D verformt sind, dann drehen Sie die Schraube bitte in Richtung (–). www.w6-wertarbeit.de... -
Seite 51: Wartung
2 Schrauben wieder mit dem Schraubendreher an. 8. Bringen Sie nach dem Reinigen der Maschine, die Nadel und den Nähfuß wieder Achtung: Diese Maschine hat LED Licht, wenn die LED Lampe nicht mehr leuchtet, kontaktieren Sie bitte den W6-Wertarbeit Kundendienst. www.w6-wertarbeit.de... -
Seite 52: Fehleranalyse
- Nadel und /oder Faden sind nicht für den Inspektionswartung in der W6- Meisterwerkstatt genähten Stoff geeignet bekommen - Zum Nähen von Stretch- Stoffen W6 - Nadelspitze ist stumpf Qualitätsnadeln Super Stretch 75 oder 90 benutzen - Schlechte Nadelqualität oder Garnqualität benutzt www.w6-wertarbeit.de... - Seite 53 Notizen: www.w6-wertarbeit.de...
- Seite 54 Notizen: www.w6-wertarbeit.de...
-
Seite 55: Stichmusterübersicht
Stichmusterübersicht Nutzstiche Zierstiche Der fettgrdruckte Teil eines Stichmusters ist eine Einheit des Stichmusters. Buchstaben Gothic Scribt... - Seite 56 P. No. 34600 Model W6N5000 B3...
