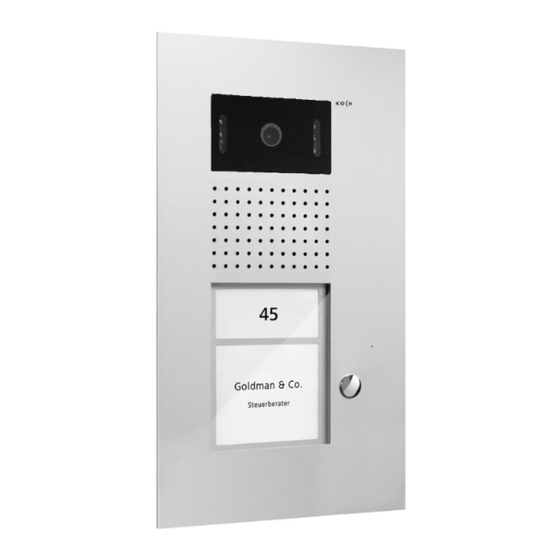

Video-IP-Aussensprechstelle VIPPUK
Inhaltsverzeichnis
Kurzbeschreibung / Funktionen
-
- Login/out
- Schnittstellen-Konfiguration (Alarm, Relais)
- Up/Download (Sicherung, Werkseinstellung)
Menü-Übersicht
1/20
PI VIPPUK
11.17
Seite
2
3
4
6
7
8
8
9
9
10
11
12
13
14
15
17
19
20
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Koch VIPPUK
Inhaltszusammenfassung für Koch VIPPUK
-
Seite 1: Inhaltsverzeichnis

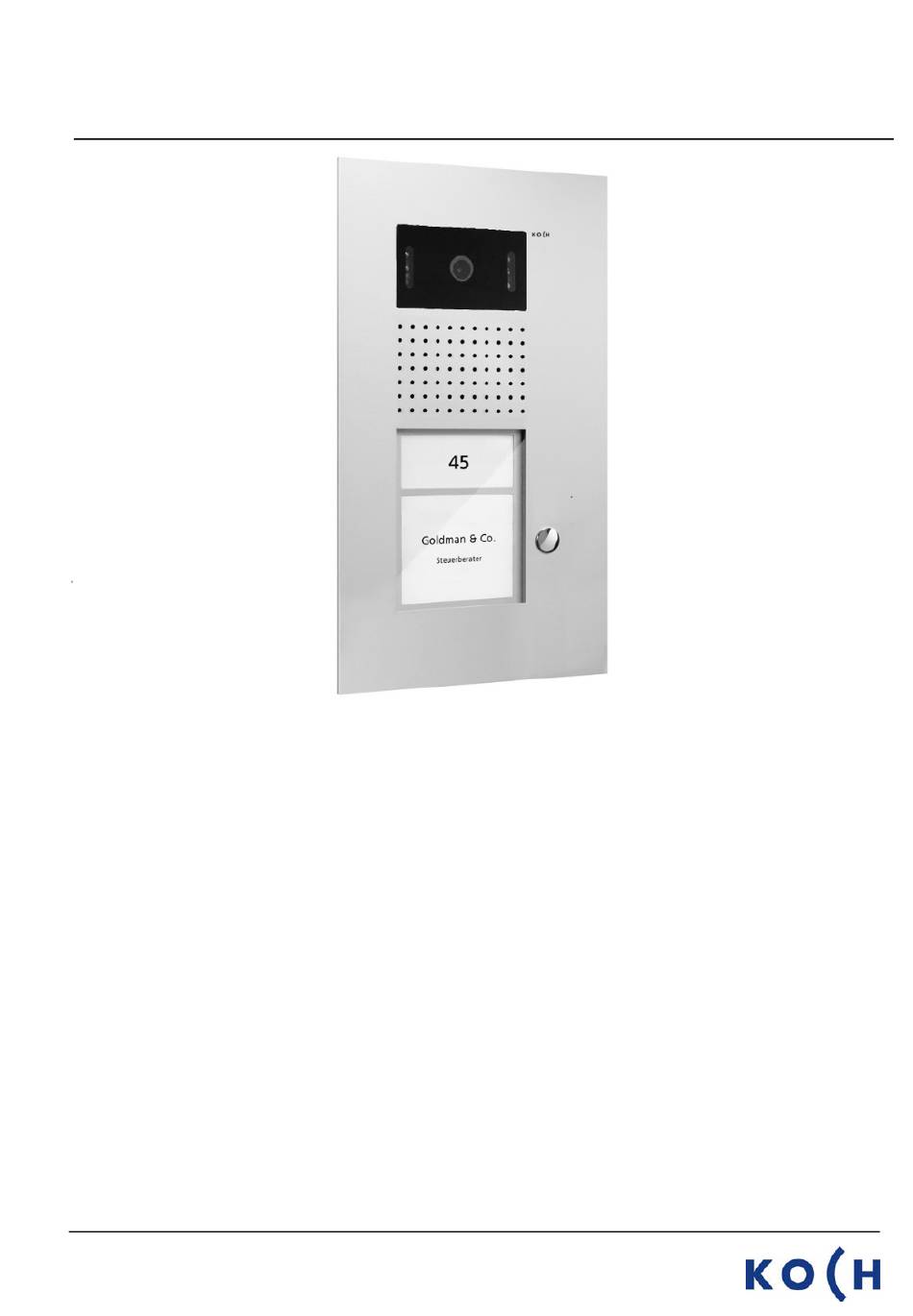

Produktinformation Video-IP-Aussensprechstelle VIPPUK Inhaltsverzeichnis Seite Kurzbeschreibung / Funktionen Sicherheitshinweise / Technische Daten Montage und Installation Beschriften der Namensschilder Geräteübersicht Inbetriebnahme Konfiguration Browser-Interface Menü-Übersicht - Login/out - Systemstatus - Grundeinstellungen - Telefonbuch - Netzwerkeinstellungen - SIP Konfiguration - Audio/Video - Schnittstellen-Konfiguration (Alarm, Relais) -
Seite 2: Funktionen
Kurzbeschreibung Die Video-IP-Aussensprechstelle VIPPUK kommuniziert über das Netzwerk direkt mit SIP- Telefonen, Mobile-Geräten und anderen IP-fähigen Innensprechstellen. Sie ist zur Unterputzmontage für die Verwendung im wettergeschützten Aussenbereich geeignet. Funktionen • Standardsortiment mit 1-4 Drücker • Konfiguration über Webinterface • Netzwerkanschluss nach IEEE802.3u 10/100Base-TX/s, RJ45, PoE fähig •... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise • Für Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung sind die Sicherheitsbestimmungen für Starkstrominstallationen zu beachten. • Montage, Installation und Inbetriebnahme dürfen nur durch Elektrofachpersonal vorgenommen werden. • Für die Installation gelten die allgemeinen Sicherheitsbestimmungen für EDV- Anlagen. Technische Daten Versorgungsspannung Gleichspannungsnetzgerät... -
Seite 4: Montage Und Installation
Montage und Installation Achtung! Die Video-Aussensprechstellen dürfen nur spannungslos montiert und demontiert werden! Montagehöhe und -umgebung Für einen optimalen Bilderfassungsbereich wird eine Kamerahöhe von 1.6 m empfohlen. Starke Lichteinstrahlung (Sonne etc.) oder helle, reflektierende Wände, können die Bildqualität beeinträchtigen. Montage des Einlasskastens Richtige Lage beachten. - Seite 5 Anschliessen der Leitungen gemäss beiliegendem Anschlussschema 1. RJ45 2. Stromversorgung* 3. Relaisausgang 1 4. Relaisausgang 2 * Bei der Verwendung eines PoE-Switches ist kein An- schluss einer externen Stromversorgung notwendig. Aussensprechstelle im Einlasskasten befestigen Mit den mitgelieferten Innensechskant-Schrauben (1) das Gerät in den Kasten schrauben.
-
Seite 6: Beschriften Der Namensschilder
Beschriften der Namensschilder Auf unserer Webseite www.kochag.ch sind im Downloadbereich Beschriftungsvorlagen für Namensschilder abgelegt. Wordfile öffnen, Namen eintragen und auf transparenter Folie ausdrucken. Alternativ können auch die beiliegenden Tasche für Schilder beschriftet werden. Namensschild Die zugeschnittenen Schilder von oben in Namensschild die Taschen des Namensschildglas schieben. -
Seite 7: Geräteübersicht
Geräteübersicht Farbkamera Infrarotbeleuchtung Lautsprecher Öffnung für win:clip-Schlüssel Sabotagekontakt Reset-Knopf für Mikrofon Werkseinstellung Regler für Befestigungsbohrungen Namensschild- Beleuchtung Sonneriedrücker Kondenswasserablauf Rückseite RJ45-Anschluss Relais Ausgang 1 Mikrofon Relais Ausgang 2 Stromversorgung Befestigungs- bohrung 7/20... -
Seite 8: Inbetriebnahme
Die Aussensprechstelle VIPPUK startet nach einer Spannungsunterbrechung automa- tisch neu. Das Ausschalten der Stromversorgung während eines Speichervorgangs oder Software-Updates kann zu Datenverlusten oder zum Defekt des Gerätes führen. Konfiguration Die Konfiguration erfolgt über das in der VIPPUK-Aussensprechstelle integrierte Webinterface. Kompatibilitätsliste Webbrowser: Internet Firefox... -
Seite 9: Browser-Interface
Browser-Interface Das Browser-Interface für die VIPPUK-Aussensprechstelle enthält folgende Menüs: • Home • Login/Logout • Systemstatus • Grundeinstellungen • Telefonbuch • Netzwerk Einstellungen • SIP Konfiguration • Audio/Video • Schnittstellen Konfiguration • Upload/Download Menü Login/Logout Benutzernamen und Passwort ändern. Werksseitige Einstellung: Benutzername> admin, Passwort> 1234 •... - Seite 10 MAC-Adresse: Die MAC-Adresse (Media-Access-Control-Adresse) ist die Hardware- Adresse eines Netzwerkgerätes und dient der eindeutigen Geräte- Identifikation im LAN (nicht veränderbar). Firmware Version: Aktuelle Firmware-Version der VIPPUK-Aussensprechstelle Laufzeit System: Bisherige Betriebslaufzeit der VIPPUK-Aussensprechstelle Systemprotokoll Log-Meldungen können lokal oder auf einen Syslog-Server gespeichert werden.
- Seite 11 Menü Grundeinstellungen Sprache, Datum/Uhrzeit und Tastenbelegung der VIPPUK-Ausssensprechstelle einstellen Namensfeldbeleuchtung Sprache Im Drop-down-Menü Sprache (deutsch, français, english) auswählen Datum/Uhrzeit Datumsformat: Im Drop-down-Menü Datumsformat auswählen Geräte-Zeitzone: Im Drop-down-Menü Zeitzone auswählen Sommerzeit/ Automatische Zeitumstellung für Sommer/Winterzeit aktivieren Winterzeit: Gerätedatum: Anzeige des aktuellen Datums Gerätezeit:...
- Seite 12 Drücker der VIPPUK-Aussensprechstelle konfigurieren. Pro Drücker können bis zu 5 SIP-Rufziele gespeichert werden. Gruppe01 Gruppe02 Tasten: Anzeige entspricht der Anzahl Drücker auf der VIPPUK-Aussensprech- stelle von oben nach unten Name/Vorname: Bezeichnung für das Rufziel eingeben, z.B. Küche Rufziele SIP/URI: Bezeichnung des anzuwählenden SIP-Accounts eingeben Pluszeichen: Felder für weitere Parallel-Rufziele öffnen...
- Seite 13 Menü Netzwerkeinstellungen Für Aussensprechstelle Gerätename: Beliebige Bezeichnung für Aussensprechstelle eingeben IP-Adresse: 192.168.1.250 Subnetzmaske: 255.255.255.0 Gateway-Adresse: IPv4-Adresse des Routers eingeben DNS-Server: IPv4-Adresse des Routers eingeben Auto-IP-DHCP: Auto-IP-DHCP einschalten, wenn ein DHCP-Server im Netzwerk vorhanden ist, von dem die Aussensprechstelle automatisch eine IP-Adresse beziehen kann.
- Seite 14 Die Server-Domäne ist Teil der SIP-Adresse, unter der ein SIP-kompatibles Endgerät erreichbar ist. Dies kann eine IP-Adresse oder ein Hostname sein. Benutzername: Das ist die User-ID der VIPPUK-Aussensprechstelle Authentifizierung: Die Auth-ID gilt als Benutzername für die Anmeldung am SIP-Server. Kennwort: Dieses Kennwort ist nötig für die Anmeldung am SIP-Server.
- Seite 15 Lautstärke der Hinweistöne und der Klingeltasten einstellen Audio-Codec: Audio-Codec u-law oder a-law auswählen Audio AGC: Automatische Audio-Verstärkungsregelung aktivieren (AGC=Automatic Gain Control) JPEG-Video Einstellungen Server Port: Von VIPPUK-Aussensprechstelle festgelegter Daten-Port zum JPEG-Video Auflösung: Im Drop-down-Menü Auflösung wählen Qualität: Im Drop-down-Menü Bildqualität wählen 15/20...
- Seite 16 SIP-Video Einstellungen Die Videocodierung der VIPPUK arbeitet nach Standard H.264. Auflösung: Im Drop-down-Menü Auflösung wählen Je höher die Auflösung, desto tiefer die Bildwiederholungsrate der Kamera. Die vom SIP-Client empfohlene Auflösung wählen. Video-Bandbreite: Im Drop-down-Menü Qualität wählen Je höher die Qualität, desto mehr Bandbreite ist nötig und desto tiefer wird die Bildwiederholungsrate.
- Seite 17 Menü Schnittstellen-Konfiguration Alarm und Relais konfigurieren Alarmquellen Sabotagekontakt: Optional ist die VIPPUK-Aussensprechstele mit Sabotagekontakt und Beschleunigungssensor ausgestattet, die bei gewaltsamer Manipluation Alarm auslösen. Der Sabotagekontakt kann nicht ausgeschaltet werden. Name: Namen für Alarmquelle eintragen. Zur leichteren Wiedererkennung bei der Konfiguration und der Übermittlung an Home- Managementsysteme kann jedem Eingang ein Name zugewiesen werden (z.B: Klingelknopf, Taster, Bewegungsmelder).
- Seite 18 Netzwerkrelais (nicht geräteinterne Relais) Netzwerkrelais: Im Drop-down-Menü „Ausgang 1“ wählen, um Netzwerkrelais zu aktivieren. URL: Adresse des Netzwerk-Relais eintragen (Modbus/TCP) Betriebszustand: Relaisschaltzeit oder „bistabil“ auswählen (siehe oben). Relais folgt: Im Drop-down-Menü sind folgende Optionen verfügbar: - Aus: Relais 3 wird nicht geschaltet. - Verbindung Relais 3 wird durch Sprechverbindung geschaltet.
- Seite 19 Menü Upload/Download Gerätekonfiguration und Telefonbuch sichern und wiederherstellen. Gerät auf Werkseinstellungen zurücksetzen und neustarten. Sichern Gerätekonfiguration Der Download-Button speichert die aktuelle Gerätekonfiguration auf dem lokalen Computer. Telefonbuch: Der Download-Button speichert das aktuelle Telefonbuch als eine ZIP-Datei auf dem lokalen Computer. Wiederherstellen (upload) Gerätekonfiguration: Mit Button „Datei auswählen“...
-
Seite 20: Reinigung
Das Gerät mit einem trockenen oder leicht feuchten Tuch reinigen. Stärkere Verschmutzungen mit einem Haushalt-Kunststoffreiniger entfernen. Eindringen von Wasser unbedingt vermeiden ! Keine scharfen oder kratzenden Reinigungsmittel verwenden ! René Koch AG Seestrasse 241 8804 Au/Wädenswil 044 782 6000 044 782 6001 Fax info@kochag.ch www.kochag.ch...
