Produktinformation

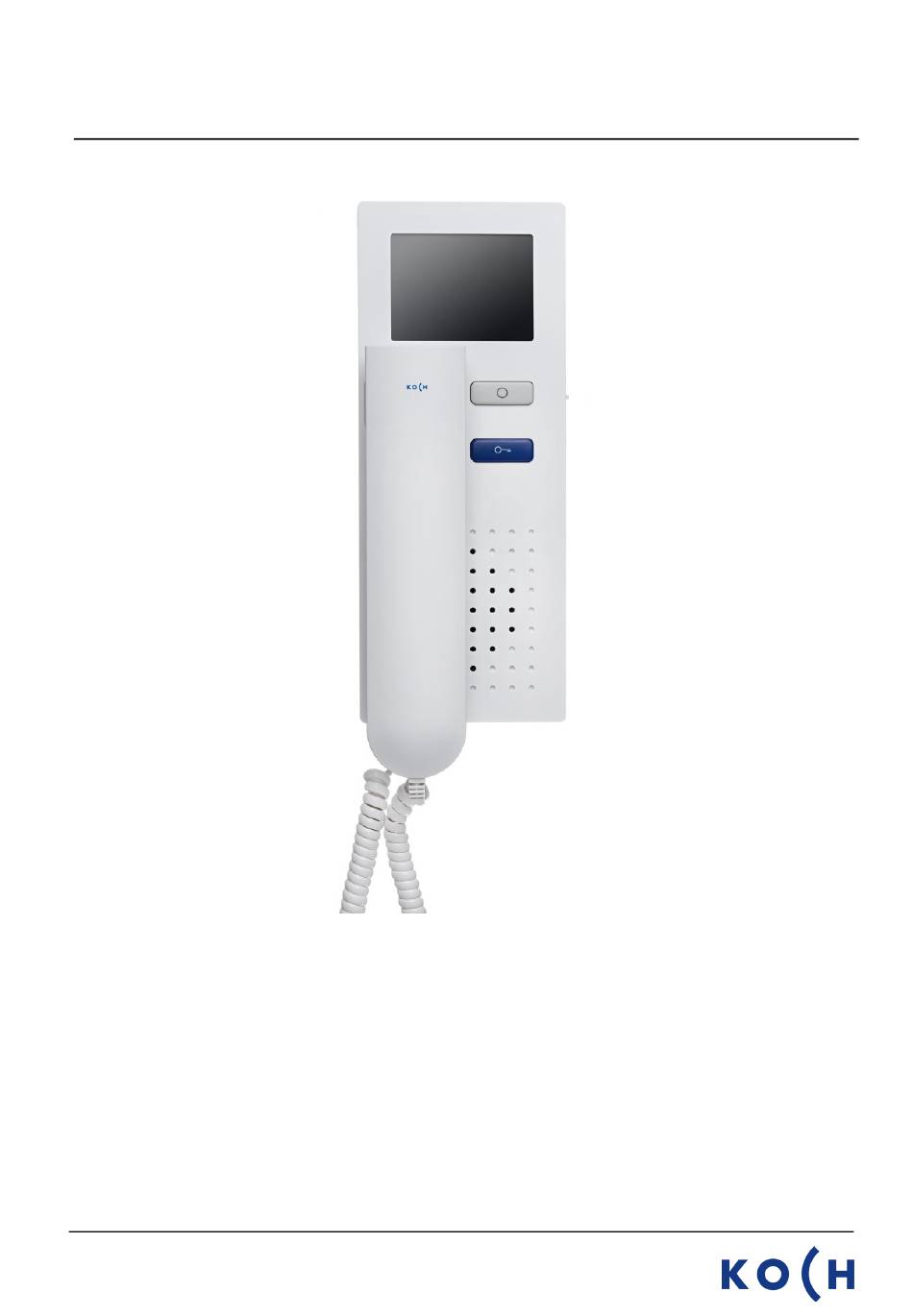

Video-Innensprechstelle VTCH50
Inhaltsverzeichnis
Montage und Installation
Geräteübersicht
Anzeige- und Bedienelemente
Sicherheitshinweise
Technische Daten
Inbetriebnahme
Einstellungen
Programmierungen mit TCSK01
Service
1/8
PI VTCH50
07.24
Seite
2
4
5
5
5
6
6/7
7
8
Werbung
Verwandte Anleitungen für Koch VTCH50/TI
Inhaltszusammenfassung für Koch VTCH50/TI
- Seite 1 Produktinformation Video-Innensprechstelle VTCH50 Inhaltsverzeichnis Seite Montage und Installation Geräteübersicht Anzeige- und Bedienelemente Sicherheitshinweise Technische Daten Inbetriebnahme Einstellungen Programmierungen mit TCSK01 Service PI VTCH50 07.24...
- Seite 2 Montage und Installation Achtung! Die Video-Innensprechstellen dürfen nur spannungslos montiert und demontiert werden! Achten Sie bei der Montage der Unterschale auf unebenen Untergründen darauf, dass die Schrauben nicht zu fest angezogen werden. Ein zu festes Anziehen der Schrauben hätte eine Verformung der Unterschale zur Folge. Unterschale montieren ...
- Seite 3 Oberschale aufsetzen Oberschale auf die beiden Rastwinkel (1) an der Unterschale aufsetzen… …und einrasten (2). Hörer anschliessen Stecker der Hörerschnur in die Buchse an der Unterseite des Gerätes einstecken. Öffnen des Gerätes An der Unterseite des Gerätes befindet sich eine rechteckige Entriegelungsöffnung (1).
- Seite 4 Geräteübersicht Display Funktionstaste Ruf-AUS Schalter Hörer Lautstärkeregler für Rufton Türöffnertaste Lautsprecher...
- Seite 5 Anzeige- und Bedienelemente Sprechen zur Tür Hörer Sprechen beenden Funktionstaste Lichtschalten Steuerfunktion 8 Bild aufschalten oder umschalten (steppen) Türe öffnen Türöffnertaste Ruf-Aus Schalter Rufton ein- / ausschalten Lautstärkeregler jederzeit für den Rufton Sicherheitshinweise ...
- Seite 6 Inbetriebnahme Spannung erst nach vollständiger Installation anschliessen. Einstellungen AS-Adressenabhängige Bildaufschaltung Sind in einer Anlage mit VTCH50 Video-Innensprechstellen ausser Video-Aussensprechstellen auch Aussensprechstellen ohne Kamera vorhanden, wird das Bild nicht aufgeschaltet, wenn ein Ruf von einer solchen Aussensprechstelle eintrifft. Zur Gewährleistung dieser Funktion werden deshalb die möglichen AS-Adressen in zwei Bereiche geteilt : AS-Adresse 0 –...
- Seite 7 Einstellung von Helligkeit und Kontrast 1. Programmiermodus aktivieren Funktions- und Türöffnertaste gleichzeitig ca. 8 s drücken bis Videobild im Display erscheint 2. Einstellung Helligkeit Türöffnertaste solange drücken bis Helligkeit passt (8 Stufen) 3. Einstellung Kontrast Funktionstaste solange drücken bis Kontrast passt (8 Stufen) ...
- Seite 8 Service Zu häufigen Fragen finden Sie die Antworten auf www.kochag.ch FAQ >>> Für eine persönliche Unterstützung wenden Sie sich bitte an unseren technischen Kundendienst: Tel. 044 782 6000 René Koch AG Seestrasse 241 8804 Au/Wädenswil 044 782 6000 info@kochag.ch www.kochag.ch sehen hören sprechen...
