Produktinformation (Video)Touch-Aussensprechstelle ..TPAS/W V 4.0 Inhaltsverzeichnis Seite Funktionen, Sicherheitshinweise, Technische Daten Geräteübersicht Montage und Installation Inbetriebnahme - Einstellungen Sprache und Quittierungstöne, Display Konfiguration (mit Touchpanel) - Innensprechstellen zuordnen (Elektroinstallateur) - Bewohnerdaten bearbeiten (Hauswart) - PIN-Verwaltung (Hauswart) PIN-Werkseinstellungen, Codeliste (Hauswart) Zustandsanzeigen (nach Norm SIA500) Fehleranzeige und -beseitigung TC:Bus Reinigung Service... -
Seite 2: Funktionen, Sicherheitshinweise, Technische Daten
Das Infoterminal ..TPAS ist werkseitig für zusätzliche visuelle und akustische Anzeigen gemäss Baunorm „SIA500 für hindernisfreie Bauten“ konfiguriert. Die Aussensprechstelle ..TPAS/W ist in 2 Versionen erhältlich: VTPAS/W: mit Video-Türsprechsystem ATPAS/W: mit Türsprechsystem (ohne Video) Sicherheitshinweise Für Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung sind die Sicherheitsbestimmungen für Starkstrominstallationen zu beachten. -
Seite 3: Geräteübersicht

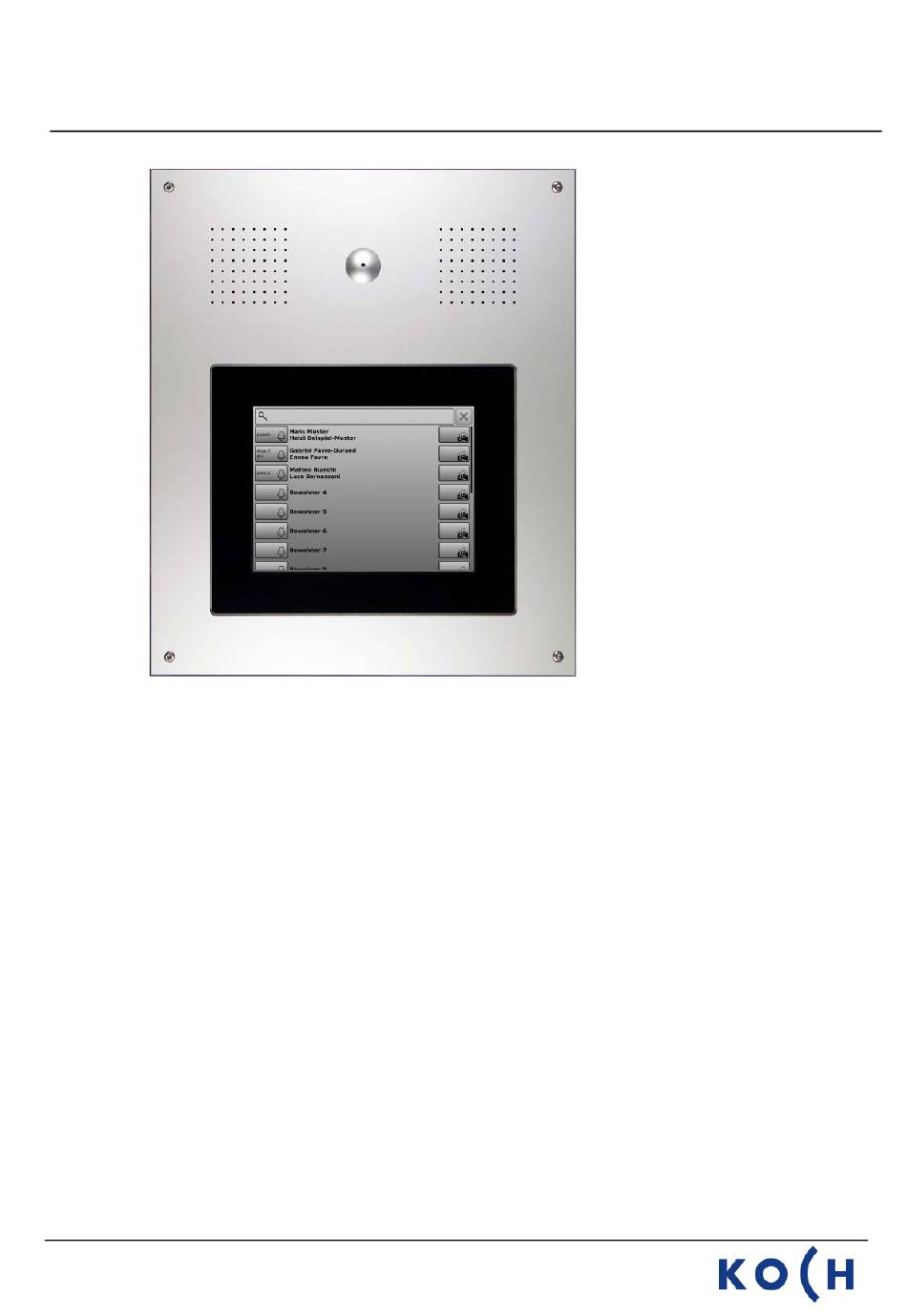

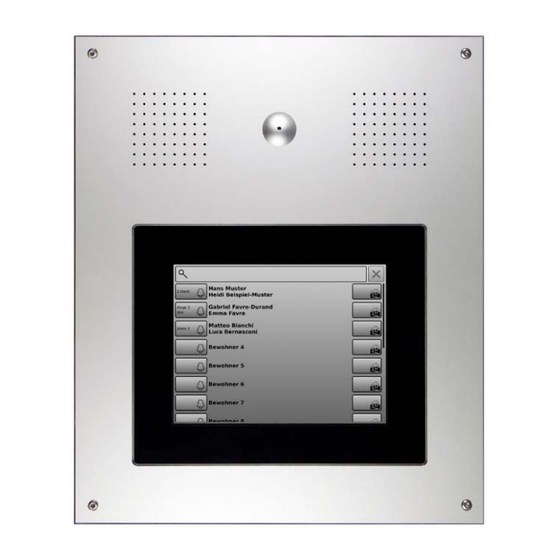

Geräteübersicht Lautsprecher Farb-Pinholekamera (VTPAS/W) Touchpanel Mikrofon 3/12... -
Seite 4: Montage Und Installation
• Dosengehäuse ausbrechen und TC:Bus-Zuleitung gemäss Schema an die Klemmen 1-8 in der RJ-45-Buchse anschliessen (siehe auch Angaben auf der Etikette im Einlasskasten). • RJ45-Stecker der ..TPAS/W in die RJ45-Dose stecken. • ..TPAS/W mit beigelegten Torx-Edelstahl-Schrauben auf dem Holzeinlasskasten befestigen. TC:Bus-Klemmenbelegung: ATPAS/W VTPAS/W 4/12... -
Seite 5: Inbetriebnahme
Inbetriebnahme Spannung erst nach vollständiger Installation anschliessen! Einstellungen TC:Bus Voreingestellte Zeiten Sprechzeit 56 s Türbereitschaftszeit 56 s Türöffnerzeit Lautstärke für Sprache und Quittungstöne einstellen (am Sprechsystem TCU3, oben links an Frontplatte) Regler Regler Quittungston- Sprachlaut- lautstärke stärke - Gummideckel der Serviceöffnung entfernen - Lautstärken für Sprache und Quittungstöne sind mit zwei separaten Reglern einstellbar - sie sind werkseitig auf einen Mittelwert... -
Seite 6: Konfiguration (Mit Touchpanel)
Konfiguration Konfiguration ..TPAS/W Innensprechstellen und Bewohnerdaten zuordnen (Durch Elektroinstallateur) • beliebige Bewohnerzeile gedrückt halten bis das Login-Menü des Service Managers erscheint (Standardeinstellung 8 Sekunden). … 8 Sek. • im Login-Menü die 8-stellige PIN „Service“ eintippen (siehe Seite 10) • Login bestätigen mit •... -
Seite 7: Bewohnerdaten Bearbeiten (Hauswart)
Konfiguration ..TPAS/W Bewohnerdaten bearbeiten (Durch Hauswart) • Bewohnernamen finden: Suchfeld anklicken und Namen tippen oder Namensliste scrollen scroll • „Haustaste“ antippen • im Login-Menü die 8-stellige PIN „Admin“ eintippen (siehe Seite 10) • Login bestätigen mit • Login abbrechen mit •... - Seite 8 Konfiguration ..TPAS/W Fortsetzung Bewohnerdaten bearbeiten (Durch Hauswart) Entsprechendes Symbol antippen für die Bearbeitung von: • Name • PIN • abbrechen mit Namen bearbeiten • Namen eintippen oder ändern • bestätigen mit oder • abbrechen mit PIN ändern (Bei Verlust der Bewohner-PIN) •...
-
Seite 9: Pin-Verwaltung (Hauswart)
Konfiguration ..TPAS/W PIN „Admin“ und PIN „Service“ ändern, (Durch Hauswart) • beliebigen Bewohnernamen gedrückt halten bis das Login-Menü angezeigt wird (Standardeinstellung 8 Sekunden). … 8 Sek. • im Login-Menü die 8-stellige PIN „Admin“ eintippen (siehe Seite 10) • Login bestätigen mit •... -
Seite 10: Pin-Werkseinstellungen, Codeliste (Hauswart)
PIN-Werkseinstellungen, Codeliste (Für den Code-Verantwortlichen, Hauswart) Anwender Codes Datum Visum PIN „Admin“ Werkscode: 1 2 3 4 5 6 7 8 (für Hauswart) (Werkscode durch 8-stellige PIN ersetzen!) geändert geändert PIN „Service“ Werkscode: 8 7 6 5 4 3 2 1 (für Elektro- (Werkscode durch 8-stellige PIN Installateur,... -
Seite 11: Zustandsanzeigen (Nach Norm Sia500)
Zustandsanzeigen (gemäss Baunorm SIA500 für hindernisfreie Bauten) Die Baunorm SIA500 verlangt von Türsprechanlagen, dass sie wichtige Vorgänge akustisch und visuell anzeigen (Zwei-Sinne-Prinzip). Auf dem Infoterminal werden folgende Zustände mit blinkenden Symbolen angezeigt (werkseitig aktiviert): • Türruf / als Bestätigung, dass es läutet •... -
Seite 12: Reinigung
Keine scharfen Reinigungs- oder Schmiermittel (oxid- oder kunststofflösend) und keine scheuernden Hilfsmittel verwenden! Service Für Fragen wenden Sie sich bitte an unseren technischen Kundendienst 044 782 6000 044 782 6001 René Koch AG Seestrasse 241 8804 Au/Wädenswil 044 782 6000 044 782 6001 Fax info@kochag.ch www.kochag.ch sehen hören sprechen...
