Produktinformation

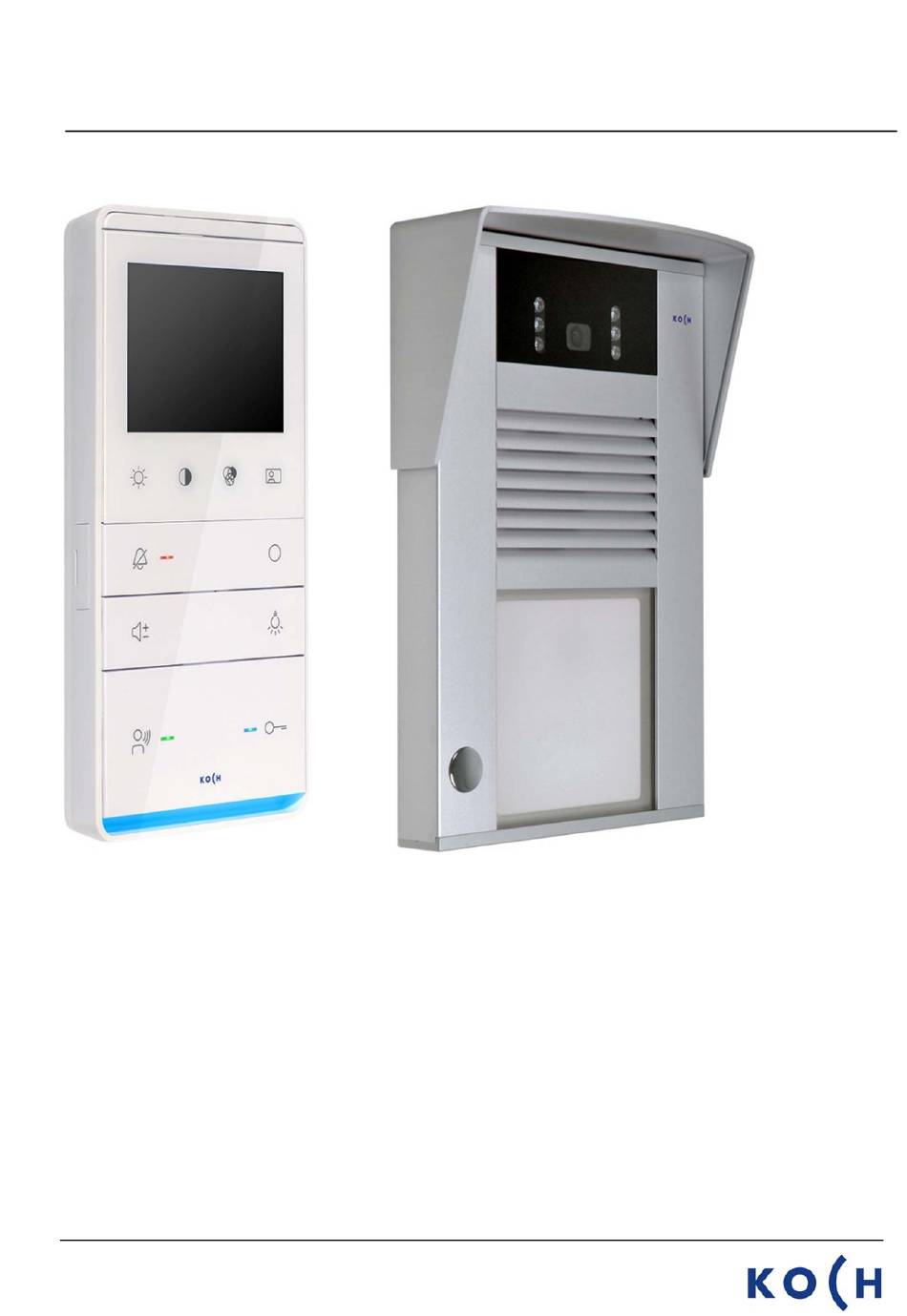

Videohome:Pack VHPL4, für das Einfamilienhaus
Packungsinhalt VHPL4
Video-Innensprechstelle VTC601
Video-Aussensprechstelle VPDC01/HP1
mit Schutzdach PRODA
Befestigungsmaterial
Zentrale VBVS05
Bedienungsanleitung, Produktinformation
Installationsschema
(Anlage bereits programmiert)
Inhaltsverzeichnis
1/8
PI VHPL4
09.18
Seite
2
3
4
8
9
11
12
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Koch VHPL4
Inhaltszusammenfassung für Koch VHPL4
-
Seite 1: Inhaltsverzeichnis
Produktinformation Videohome:Pack VHPL4, für das Einfamilienhaus Packungsinhalt VHPL4 Inhaltsverzeichnis Seite Sicherheitshinweise Video-Innensprechstelle VTC601 Technische Daten Video-Aussensprechstelle VPDC01/HP1 mit Schutzdach PRODA Montage und Installation VTC601 Befestigungsmaterial Montage und Installation VPDC01/HP1 6 Zentrale VBVS05 Geräteübersicht VTC601 Bedienungsanleitung, Produktinformation Anzeige- und Bedienelemente ... -
Seite 2: Sicherheitshinweise
Sicherheitshinweise Für Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung sind die entsprechenden Sicherheitsbestimmungen für zu beachten. Montage, Installation und Inbetriebnahme dürfen nur durch Elektrofachpersonal vorgenommen werden. Geräte dürfen nur im spannungslosem Zustand montiert werden. Für die Installation von TC:Bus-Anlagen gelten die allgemeinen Sicherheitsbestimmungen für Fernmeldeanlagen. -
Seite 3: Technische Daten
Technische Daten VTC601 Versorgungsspannung: +24 V ± 8 % (über Zentrale VBVS05) Gehäuse: Kunststoff ASA Abmessung (BHT): 94x194x21 mm Gewicht: 227 g Zulässige Umgebungstemperatur: -5 °C bis +40 °C Eingangsstrom (Ruhe): I (a) 0.13 mA, I(P) in Ruhe = 3.18 mA Maximaler Eingangsstrom: I (Pmax) 147 mA LC-Farbdisplay (TFT-Color-Modul) -
Seite 4: Montage Und Installation Vtc601
Montage und Installation VTC601 Achtung! Video-Innensprechstellen dürfen nur spannungslos montiert und demontiert werden! Bei der Fixierung der Montageschale auf unebenem Untergrund die Schrauben nicht zu fest anziehen, damit sich die Montageschale nicht verformt. Ausbruchstellen Leitungen anschliessen und Montage Max. 2 Drähte 0.8 mm pro Klemmenkontakt. Für weitere Adern Hilfsklemmen verwenden. - Seite 5 Gerät platzieren 3. Gerät auf die beiden Rastwinkel an der Unterseite der Montageschale setzen 4. Gerät oben mit leichtem Druck einrasten Gerät entfernen 5. Mit einem Schraubenzieher oben in die Entriegelungsöffnung drücken. Dann das Gerät nach vorne kippen und aus den unteren Rastwinkeln schieben.
-
Seite 6: Montage Und Installation Vpdc01/Hp1
Montage und Installation VPDC01/HP1 Montagehinweise: • Ideale Montagehöhe 160 cm (Oberkante) Draufsicht • Gegenlicht und helle Hintergrund- beleuchtung unbedingt vermeiden • Unterhalb der Sprechstelle muss mindestens ein Freiraum in der Höhe des Namensschildglases verfügbar sein, damit dieses in voller Länge nach unten herausgeschoben werden kann. -
Seite 7: Einstellungen, Anschlüsse Vpdc01/Hp1
Einstellungen, Anschlüsse VPDC01/HP1 Regler Mikrofon Mit dem Regler Mikrofon wird die Empfindlichkeit Lautsprecher Mikrofon EEPROM des Mikrofons und so die Gesprächslautstärke für die Innensprechstellen eingestellt. Regler Lautsprecher Mit dem Regler Lautsprecher wird die Lautstärke für die Aussensprechstelle eingestellt. Anschluss für Programmierterminal TCSK01 Das Programmierterminal TCSK01 kann mit dem 4-poligem Verbindungskabel an der EXT-Buchse der VPDC01/HP1 angeschlossen werden. -
Seite 8: Geräteübersicht Vtc601
Geräteübersicht VTC601 Farbdisplay Kontrast Farbsättigung Helligkeit Bildtaste Smart-Slot* Funktionstaste Ruf-Aus-Taste Rote LED Mikrofon Anzeige Ruf-Aus Lichttaste Lautstärketaste für Rufton und Gespräch Sprechtaste Türöffnertaste Grüne LED Blaue LED Anzeige Türruf Anzeige Türöffner Sprechen aktiv Lautsprecher Blaue Ambient-Beleuchtung *Smart-Slot = Einschub-Schnittstelle für Funkgongsender 8/12... -
Seite 9: Anzeige- Und Bedienelemente
Anzeige- und Bedienelemente VTC601 Kurz drücken: Rufton AUS/EIN Ruf-Aus-Taste 8 s lang drücken: Ruftonauswahl einleiten / beenden Leuchtet: Ruf ausgeschaltet Anzeige Ruf-Aus Blinkt: Rufton-Programmiermodus aktiviert Rote LED Blitzt: Rufumleitung aktiviert, Ruf EIN Blitzt negativ: Rufumleitung aktiviert, Ruf AUS ... - Seite 10 Anzeige- und Bedienelemente VTC601 Touch-Symbole Kurz drücken: einstellbar in 8 Stufen Helligkeit Kurz drücken: einstellbar in 8 Stufen Kontrast Kurz drücken: einstellbar in 8 Stufen Farbsättigung Bildtaste Kurz drücken: Videobild der Aussensprechstelle wird angezeigt oder zwischen verschiedenen Kameras umgeschaltet.
-
Seite 11: Faq Vtc601
FAQ VTC601 Fehlerbild Mögliche Ursache Lösungsvorschlag Videobild ist Farbsättigung auf Kontrast- / Farbsättigung erhöhen* schwarz/weiss Minimum eingestellt Farben sind zu grell Farbsättigung zu hoch Farbsättigung reduzieren* oder alles insgesamt eingestellt zu hell Helligkeit zu hoch Helligkeit reduzieren* eingestellt Videoleitung nicht Position der Steckbrücke neben abgeschlossen Klemme prüfen. -
Seite 12: Service
Zu häufigen Fragen finden Sie die Antworten auf www.kochag.ch FAQ >>> Für eine persönliche Unterstützung wenden Sie sich bitte an unseren technischen Kundendienst: 044 782 6000 044 782 6001 René Koch AG Seestrasse 241 8804 Au/Wädenswil 044 782 6000 044 782 6001 Fax info@kochag.ch www.kochag.ch...
