Seite 1: Inhaltsverzeichnis

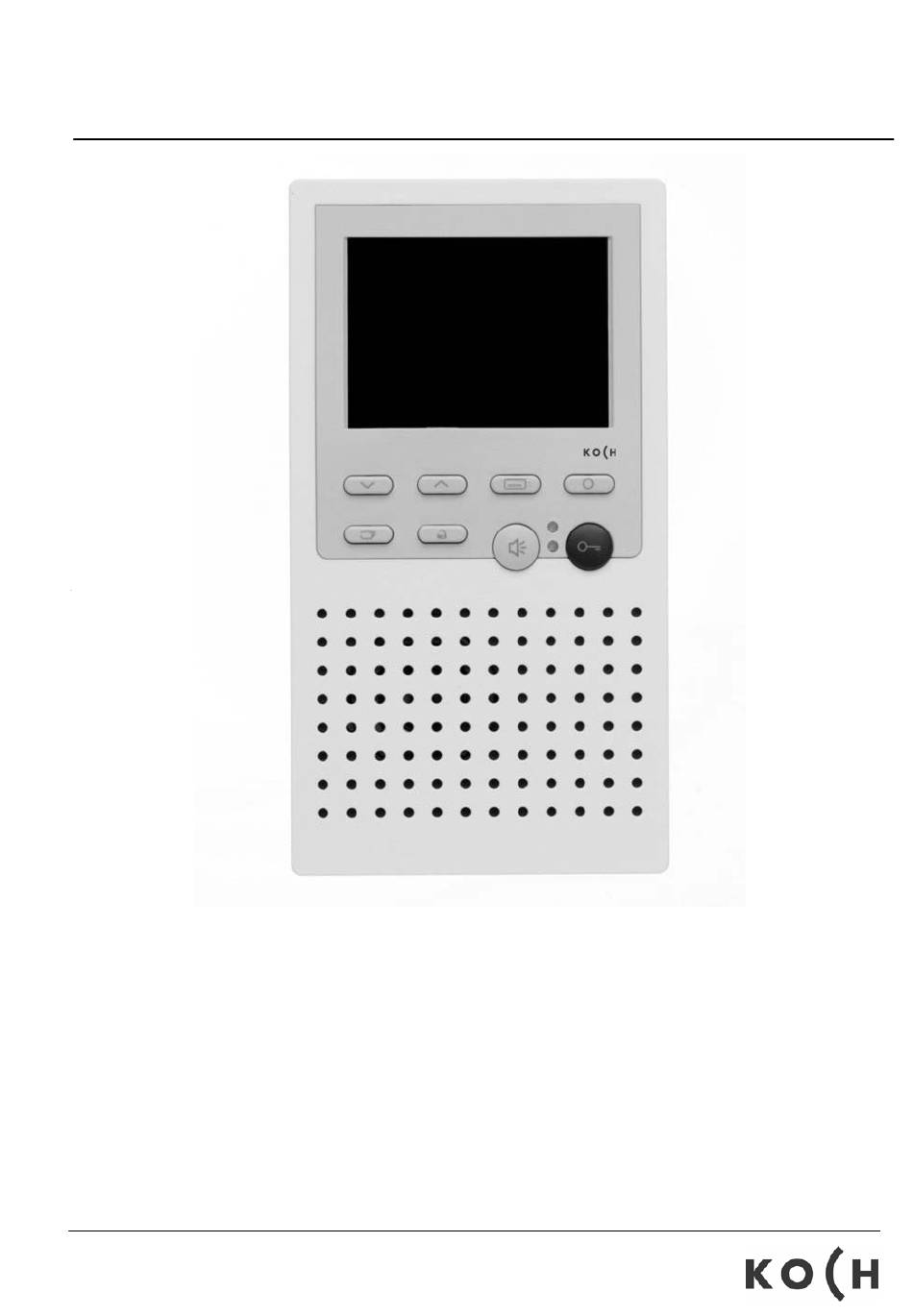

Produktinformation Video-Innensprechstelle ecoos Inhaltsverzeichnis Seite Montage und Installation Geräteübersicht Anzeige- und Bedienelemente Sicherheitshinweise Technische Daten Inbetriebnahme Einstellungen Programmierungen mit dem Programmierterminal TCSK01 Fehlererkennung und –anzeige PI ecoos 07.12... -
Seite 2: Montage Und Installation
Montage und Installation Achtung! Die Video-Innenstationen dürfen nur spannungslos montiert und demontiert werden! Bei der Montage der Unterschale auf unebenen Untergründen ist darauf zu achten, dass die Schrauben nicht zu fest angezogen werden. Andernfalls könnte sich die Unterschale zu stark verformen und die Gefahr von Kontaktierungsproblemen wäre gegeben. Unterschale montieren •... - Seite 3 Oberschale aufsetzen • Oberschale auf die beiden Rastwinkel (1) an der Unterschale aufsetzen… • …und einrasten (2). Öffnen des Gerätes • An der Unterseite des Gerätes befindet sich eine rechteckige Entriegelungsöffnung (1). Schraubenzieher in diese Öffnung einführen und mit leichtem Druck die Verriegelung lösen. •...
-
Seite 4: Geräteübersicht
Geräteübersicht Display Reglertaste AUF Menütaste Reglertaste AB Funktionstaste Sprechtaste Bildtaste Türöffnertaste Ruf-Aus Taste Rote LED : Anzeige Ruf-Aus, Zusatzfunktionen Lautsprecher Grüne LED : Anzeige Türruf, Sprechen aktiv Mikrofon... -
Seite 5: Anzeige- Und Bedienelemente
Anzeige- und Bedienelemente Display • Anzeige des Videobildes • Anzeige der Ruftonparametern und Bildparametern über OSD (Menü im Bildschirm) Türöffnertaste • Türe öffnen • Sprechen beenden Sprechtaste • Gesprächsannahme Wechselsprechen aktivieren und steuern • Sprechen beenden Ruf-Aus Taste • Rufton ausschalten Bildtaste •... -
Seite 6: Sicherheitshinweise
Reglertaste AB Kurz drücken: • Bild-, Rufton-Parametermenü oder Zeiteinstellung aktiv: Parameter verringern • Hauptmenü aktiv: Einen Menüpunkt nach links • Bildspeichermodus, Wiedergabe aktiv: vorheriges Bild anzeigen • Videobild angezeigt: Bild manuell speichern • Sprechen aktiv ohne Videobild: Sprachlautstärke verringern Sehr lange drücken (länger als 8 s) zusammen mit der Reglertaste AUF ... -
Seite 7: Technische Daten
Technische Daten Versorgungsspannung: +24 V ± 8 % (Versorgungs- und Steuergerät) Gehäuse: Kunststoff Abmessung (in mm): H 186 mm x B 101 mm x T 24 mm Gewicht: 230 g Zulässige Umgebungstemperatur: 0 °C bis 40 °C Eingangsstrom: I(a) = 0.04 mA, I(P) = 13.5 mA maximaler Eingangsstrom: I(Pmax) = 130 mA Videomodul... -
Seite 8: Fehlererkennung Und -Anzeige
Ader anschliessen versorgt Betriebs-LED Taste klemmt grün blitzt Taste am ecoos oder (länger als 15 Sek. (1 :7, 1 Hz) Etagendrücker lösen gedrückt) René Koch AG Seestrasse 241 8804 Au/Wädenswil 044 782 6000 044 782 6001 Fax info@kochag.ch...
