Produktinformation

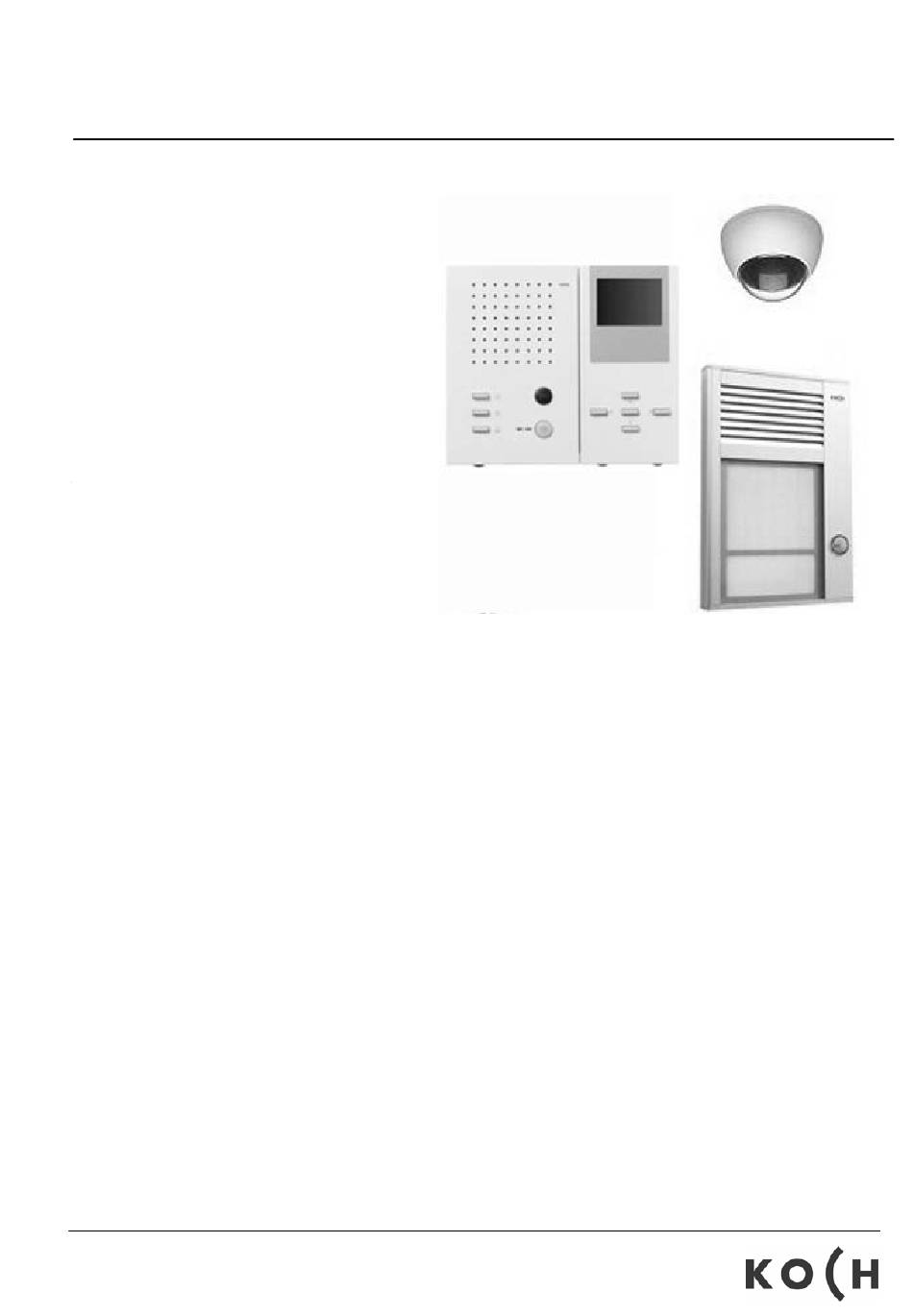

Videohome:Pack VHPL3 Dome
Videohome:Pack VHPL3 Dome
für das Einfamilienhaus

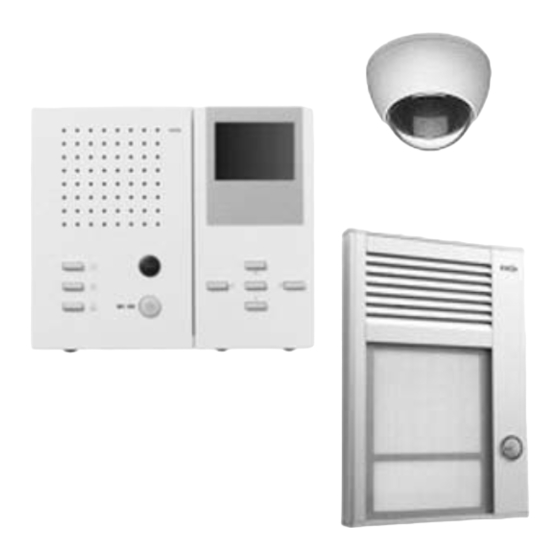

Packungsinhalt
•
Video-Innensprechstelle VTC301
•
Video-Aussensprechstelle PSK01
•
AP-Minidome-Farbkamera FVK4210
•
Befestigungsmaterial
•
2-Draht Videosender 2DVS-TX24/OUT12
•
Zentrale VBVS05
•
Bedienungsanleitung, Produktinformation
•
Installationsschema
(Anlage bereits vorprogrammiert)
Inhaltsverzeichnis
Sicherheitshinweise
Montage und Installation VTC301
Technische Daten VTC301
Montage und Installation PSK01
Montage und Installation VKCD-1321SSM
Technische Daten VKCD-1321SSM
Geräteübersicht VTC301
Anzeige- und Bedienelemente
FAQ
Service
1/8
PI VHPL3 Dome
Seite
2
2
3
4
5
5
6
7
8
8
02.12
Werbung
Verwandte Anleitungen für Koch Pack VHPL3 Dome
Inhaltszusammenfassung für Koch Pack VHPL3 Dome
- Seite 1 Produktinformation Videohome:Pack VHPL3 Dome Videohome:Pack VHPL3 Dome für das Einfamilienhaus Packungsinhalt • Video-Innensprechstelle VTC301 • Video-Aussensprechstelle PSK01 • AP-Minidome-Farbkamera FVK4210 • Befestigungsmaterial • 2-Draht Videosender 2DVS-TX24/OUT12 • Zentrale VBVS05 • Bedienungsanleitung, Produktinformation • Installationsschema (Anlage bereits vorprogrammiert) Inhaltsverzeichnis Seite Sicherheitshinweise...
- Seite 2 Sicherheitshinweise • Für Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung sind die entsprechenden Sicherheitsbestimmungen für zu beachten. • Montage, Installation und Inbetriebnahme dürfen nur durch Elektrofachpersonal vorgenommen werden. • Geräte dürfen nur im spannungslosem Zustand montiert werden. Für die Installation von TC:Bus-Anlagen gelten die allgemeinen Sicherheitsbestimmungen für Fernmeldeanlagen.
- Seite 3 Oberschalen der Module aufrasten - Oberschale auf die beiden Rastwinkel (1) an der Unterschale aufsetzen - Oberschale einrasten (2) Gerät öffnen - Schraubenzieher in die Ent- rieglungsöffnung einführen und vorsichtig drücken - die Oberschale lässt sich an der Unterseite (1) abziehen - anschliessend aus den oberen Rastwinkel (2) aushängen Technische Daten Video-Innensprechstelle VTC301...
- Seite 4 Montage und Installation der Aussensprechstelle PSK01 win:clip System Blende Lautsprecher Durch die patentierte win:clip-Verglasung sind von aussen keine Schrauben sichtbar. Zur Montage und zum Wechseln der Namensschilder kann das Namensschildglas mit dem beiliegenden Spezialschlüssel entfernt werden. Mikrofon Namensschildglas Sonneriedrücker Namenschild entfernen - Spezialschlüssel in die kleine Öffnung links unten in der Blende schieben und bis zum Anschlag drücken (1)
- Seite 5 Montage und Installation der Minidome-Farbkamera VKCD-1321SSM Kamera öffnen - Fixierschraube lösen, sofern bereits eingesetzt - Domegehäuse im Gegenuhrzeigersinn drehen und von Bodenplatte entfernen Domegehäuse Fixierschraube Montieren und anschliessen - Kamera mit geeigneten Schrauben durch die Befestigungsbohrungen an Wand oder Decke Sichtkuppel befestigen - Anschlusskabel an 2-Draht Videosender gemäss...
- Seite 6 Geräteübersicht VTC301 Display Lautsprecher Türöffnertaste Funktionstaste Lichttaste Rufausschalttaste Anzeige Ruf-AUS, Besetzt (rot) Anzeige Zusatz- funktion (grün) Lautstärkeregler Regler Regler Rufton Farbintensität Helligkeit Sprechtaste Bildtaste (mitte) 4 Steuertasten Grundmodul Videomodul...
- Seite 7 Anzeige- und Bedienelemente • Sprech- / Videokanal belegt Anzeige Ruf-AUS • Ruf ausgeschaltet (Warnanzeige) (rot) • Anruf Anzeige Zusatz- • Sprechen funktion (grün) • Gesprächsannahme, Sprechen aktivieren, Wechselsprechen Sprechtaste • Sprechen beenden • Türe öffnen Türöffnertaste • Sprechen beenden • Ruftonauswahl Türruf von Aussensprechstelle •...
- Seite 8 Bildreflexionen, sogenannte Abschlusswiderstand einstecken Konturen „Geisterbilder“ entstehen an (an der Videoinnensprechstelle neben offenen Leitungen der Anschlussklemme) René Koch AG Service Seestrasse 241 8804 Au/Wädenswil Für Fragen wenden Sie sich bitte an 044 782 6000 044 782 6001 Fax unseren technischen Kundendienst info@kochag.ch...
